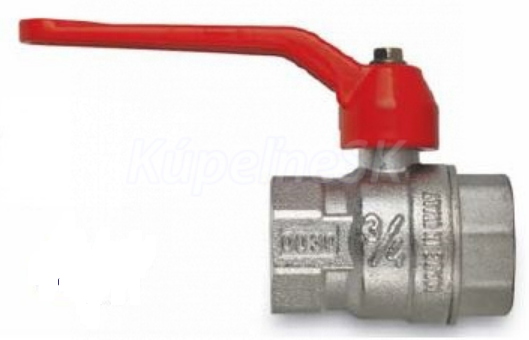

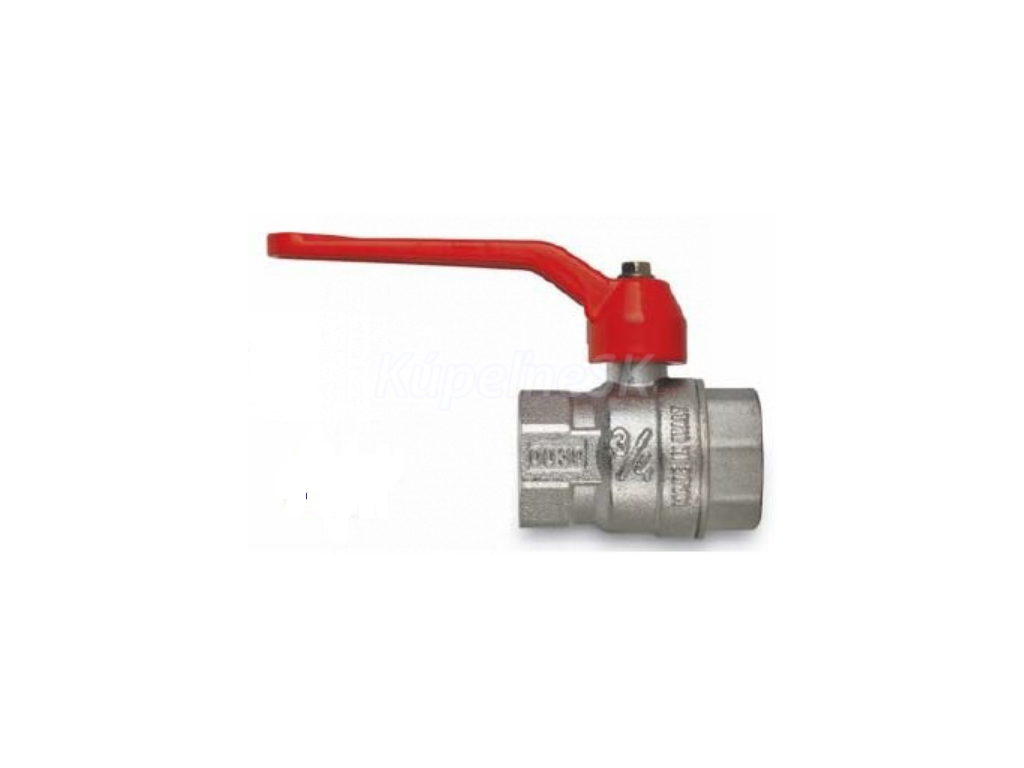

Gv. vnitřní - vnitřní, 2 1/2 palce FF FIV.8363

Detailní popis produktu

Kulové kohouty vnitřní-vnitřní jsou základními komponenty ve vodovodních a topných soustavách, kde je vyžadován spolehlivý uzávěr. Tato varianta se často používá v obytných i komerčních budovách pro vodovodní linky, zavlažovací systémy a aplikace HVAC. Instalatéři a technici často setkávají s těmito kohouty ve systémech, kde se přepracovává nekorozivní média, jako je pitná voda, vzduch nebo neutrální kapaliny. Kohout je navržen pro systémy, kde je potřeba kompaktní, odolná a bezúdržbová řešení. Je vhodný jak pro nové instalace, tak pro modernizace systémů.

Díky vnitřním závitovým připojením je tento kohout ideální pro aplikace, kde je místo omezené a potrubní systém je již sestaven. Je zvláště vhodný pro systémy, kde je médium neagresivní a provozní podmínky zůstávají v rámci stanovených teplotních a tlakových mezí. Kohout není určen pro agresivní nebo chemicky reaktivní média a musí být instalován podle pokynů výrobce, aby byla zajištěna dlouhodobá funkčnost.

Technické parametry

Materiál	Mosaz CW617N s niklovým povlakem ATEST pro pitnou vodu
Provozní teplota	-20 °C
Jmenovitý tlak	PN 10
Hmotnost	2,75 kg
Kód	8363R010
Značka	IVAR

Hodnota PN 10 znamená, že kohout je vhodný pro systémy pracující při jmenovitém tlaku 10 bar. Rozsah teplot od -20°C do +120°C znamená, že lze použít jak v chladné, tak v teplé vodě. Mosaz CW617N je vhodná pro aplikace s pitnou vodou a poskytuje dobrý odpor proti korozi a mechanickému namáhání. Tyto parametry jsou základní pro správné rozměření a výběr v souladu s požadavky návrhu systému.

Instalace a připojení

Tento kohout je navržen pro vnitřní závitové připojení a musí být instalován pomocí standardních vodovodních nástrojů. Velikost připojení je 2 1/2 palce FF a vnitřní závity musí být plně zapojeny do odpovídajících vnějších závitů na potrubí nebo adaptéru. Před instalací by měly být závity očistěny a prohlédnuty na poškození. Pro zajištění těsného spojení může být použit těsnicí prostředek nebo závitový pás. Během instalace je důležité zajistit, že kohout je zarovnán s potrubním systémem, aby se zabránilo namáhání těla. Kohout nesmí být použit k podpoře hmotnosti potrubí. Jakékoliv svařování nebo řezání musí být prováděno alespoň 20 cm od kohoutu, aby se zabránilo tepelnému poškození. Po instalaci by měl být systém otestován na netěsnosti a správnou funkci. Běžné chyby zahrnují přetížení spojení, což může poškodit tělo kohoutu nebo těsnící plochy, a nezarovnání kohoutu s osou potrubí, což může vést k předčasnému opotřebení.

Kompatibilita a příslušenství

Tento kohout je kompatibilní se standardními vnitřními závitovými adaptéry a potrubím stejné velikosti. Je vhodný pro použití s měděným, ocelovým a plastovým potrubím. Pro instalaci jsou potřeba standardní vodovodní nástroje, jako je klíč a závitový pás. K základnímu provozu nejsou potřeba žádné další příslušenství. Tento kohout není navržen k použití s externími pohonci nebo řídicími systémy a musí být ovládán manuálně přes páku.

Technický pozadí pro projektanty

Tento kulový kohout funguje na principu otáčení kulového disku se zásobníkem, který je zarovnán s tokem při otevření a blokuje ho při uzavření. Kulový tvar a těsnící profil zmenšují plochu kontaktu mezi koulí a sedlem, čímž se minimalizuje tření a hromadění nečistot. Tělo z mosazi CW617N s niklovým povlakem poskytuje dobrou mechanickou pevnost a odolnost proti korozi, což ho činí vhodným pro aplikace s pitnou vodou. Kohout je navržen pro integraci do systémů, kde je potřeba spolehlivý uzávěr bez nutnosti pravidelné údržby. Doba životnosti závisí na kvalitě instalace, zarovnání potrubí a provozních podmínkách v rámci stanovených mezí.

Služba a provoz

Tento kohout je navržen pro bezúdržbový provoz a nevyžaduje pravidelnou údržbu. Aby byla zajištěna pokračující funkčnost, doporučuje se otočit kohout zcela každých šest měsíců, aby se odstranily případné usazeniny z koule. Kohout nesmí být demontován nebo opravován uživatelem. Pokud dojde k poškození mimo výměnu páky nebo rukojeti, musí být kohout nahrazen novou jednotkou. Kohout nesmí být vystaven teplotám vyšším než 185°C, protože to může způsobit deformaci nebo selhání těsnících komponent.

Nejčastější otázky

Může být tento kohout použit ve vodovodních systémech s teplou vodou?
Ano, kohout je vhodný pro systémy s teplou vodou s maximální provozní teplotou +120°C.

Je kohout kompatibilní s pitnou vodou?
Ano, materiál mosaz CW617N s niklovým povlakem je schválený pro použití s pitnou vodou (ATEST certifikovaný).

Může být kohout demontován pro opravu?
Ne, kohout není navržen k demontáži. Jakékoliv poškození musí být vyřešeno výměnou celé jednotky.

Jaká je minimální vzdálenost od kohoutu pro svařovací práce?
Svařování musí být prováděno alespoň 20 cm od kohoutu, aby se zabránilo tepelnému poškození.
