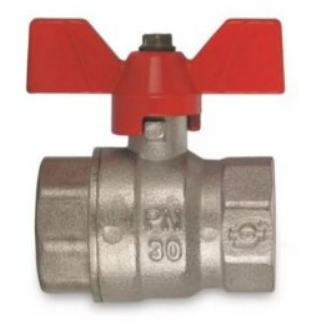

Gv. vnitřní - vnitřní, 3/4 palce FF, křídelko FIV.8366

Detailní popis produktu

Vnitřní-vnitřní kulové kohouty se často používají v obytných i komerčních budovách pro vypínání a řízení průtoku v potrubních a vytápěcích systémech. Tyto kohouty se často nacházejí v domácích teplých a studených vodovodních liniích, pod kohoutky, za stěnovými panely nebo v mechanických místnostech. Instalatéři pracující na rekonstrukčních projektech nebo nových stavbách často pracují s těmito kohouty při výměně potrubí, rozšíření systému nebo opravě netěsností. Kompaktní design a závitové spojení z nich dělají ideální řešení pro úzká místa a snadnou integraci do stávající infrastruktury.

Při výběru kohoutu pro takové aplikace je důležité zvážit provozní podmínky, včetně rozsahu teplot a tlaků, stejně jako kompatibilitu materiálu s dopravovaným médiem. Konstrukce z mosazi s niklovým povlakem zajišťuje odolnost proti korozi a mechanickému opotřebení, což z ní dělá vhodný materiál pro dlouhodobé použití ve vodních systémech. Vnitřní závity umožňují jednoduchou instalaci pomocí standardních nástrojů, zatímco těsnicí vlastnosti konstrukce pomáhají předcházet únikům.

Technické parametry

Materiál	Mosaz CW617N ATEST s niklovým povlakem pro pitnou vodu
Provozní teplota	-20 °C
Jmenovitý tlak	PN 40
Hmotnost	0,202 kg
Kód	8366R005
Značka	IVAR

Kohout je hodnocen jmenovitým tlakem PN 40, což znamená, že dokáže zvládnout tlak až 40 bar při referenčních teplotách. Tato vlastnost z něj dělá vhodný řešení pro vysokotlaké aplikace, jako jsou průmyslové vodní linky nebo podtlakové vytápěcí obvody. Rozsah provozních teplot od -20 °C do +120 °C umožňuje jeho použití jak ve studených, tak i v teplých vodních systémech. Tělo z mosazi s niklovým povlakem (CW617N) je certifikováno pro použití s pitnou vodou, což zajišťuje soulad s hygienickými a bezpečnostními předpisy pro distribuční systémy pitné vody.

Instalace a připojení

Pro instalaci kohoutu zajistěte, že potrubí je čisté a bez nečistot, a následně zasuňte kohout do závitového spojení. Použijte vhodný potrubní kleště k utažení vnitřních závitů, přičemž se vyhněte přetížení, které by mohlo poškodit těsnicí plochy. Vnitřní-vnitřní rozteč 3/4 palce vyžaduje odpovídající potrubní nátrubky se stejným typem závitů. Zkontrolujte výřez těla kohoutu, aby byl správně zarovnaný, což zajistí hladký provoz a rovnoměrné rozdělení zatížení. Běžnou chybou je použití nesprávných typů závitů nebo nedostatečného těsnícího materiálu, což může vést k únikům nebo předčasnému poškození.

Kompatibilita a příslušenství

Tento kohout je kompatibilní se standardními měděnými nebo plastovými potrubími s vnitřními závity. Pro bezpečnou instalaci použijte vhodný těsnící páskový lepicí pás nebo těsnicí prostředek na závity. K základní instalaci není potřeba žádné další příslušenství, i když se doporučuje mít na ruce náhradní těsnící materiály a potrubní kleště. Ujistěte se, že tlak a teplota systému odpovídají specifikacím kohoutu, aby byla zajištěna jeho výkonnost a trvanlivost.

Technický pozadí pro projektanty

Tento kulový kohout funguje pomocí otáčejícího se kulového disku se středním otvorem, který se při otevření zarovná s tokem. Disk je těsně přiléhající k tělu kohoutu těsnicí sedlem, obvykle vyrobeným z PTFE nebo EPDM, což zajišťuje těsné uzavření. Tělo z mosazi s niklovým povlakem poskytuje dobrou mechanickou pevnost a odolnost proti korozi, což z něj dělá vhodný řešení jak pro studené, tak i pro teplé vodní systémy. Kohout se integruje do systému jako uzavírací zařízení, které umožňuje izolovat konkrétní části pro údržbu nebo opravu. Trvanlivost a účinnost závisí na kvalitě instalace, čistotě systému a na absenci abrazivních částic v dopravovaném médiu.

Údržba a provoz

Pravidelná kontrola by měla zahrnovat vyhledávání úniků kolem závitových spojení a zajištění hladkého provozu kohoutu bez odporu. Pro tento model nejsou stanoveny žádné plánované intervaly údržby, ale jakékoliv známky úniku nebo obtíží s provozem by měly vyvolat okamžitou kontrolu. Vyhněte se použití nadměrné síly při otočení kohoutu, protože to může poškodit vnitřní komponenty. V případě podezření na zablokování pečlivě rozmontujte kohout a zkontrolujte těsnicí sedlo a kouli na nečistoty nebo opotřebení.

Nejčastější otázky

Může být tento kohout použit ve vodovodním systému pro pitnou vodu?
Ano, tělo z mosazi s niklovým povlakem je certifikováno pro použití s pitnou vodou, což z něj dělá vhodný řešení pro aplikace s pitnou vodou.

Je tento kohout vhodný pro teploty pod bodem mrazu?
Ano, kohout je hodnocen pro provoz až do -20 °C, což z něj dělá vhodný řešení pro použití v chladném prostředí nebo během zimních podmínek.

Jaké nástroje jsou potřeba pro instalaci?
Standardní potrubní kleště jsou dostačující pro utažení vnitřních závitů. K montáži nebo demontáži není potřeba žádné speciální nástroje.

Může být tento kohout použit ve vysokotlakém systému?
Ano, kohout je hodnocen pro jmenovitý tlak až do PN 40, což umožňuje jeho použití ve vysokotlakých vodovodních a vytápěcích systémech.
