Gv. vnitřní - vnitřní, 3/4 palce FF FIV.80001 P

Detailní popis produktu

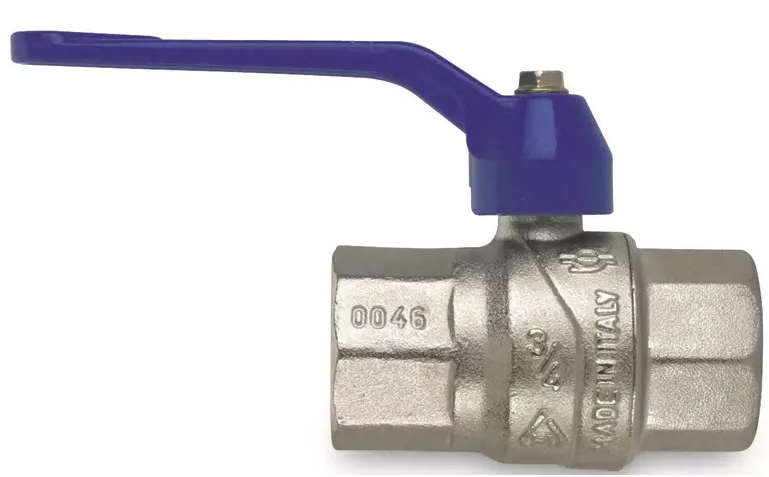

Tato varianta kulového kohoutu se běžně používá v centrálním vytápění, potrubních a zavlažovacích soustavách v obytných, obchodních a průmyslových budovách. Instalatéři jej často používají v aplikacích vyžadujících těsné uzavření, jako je izolace zón, přístupové body potrubních úseků nebo obchůdky. Kompaktní design umožňuje montáž v omezeném prostoru, zatímco dvojité páky zajišťují intuitivní ovládání i při svislé nebo vodorovné montáži.

Konfigurace vnitřní-vnitřní umožňuje přímé spojení sousedních potrubí bez potřeby adaptéru, čímž se snižuje riziko úniku. Klasifikace PN 40 zaručuje vhodnost pro vysokotlaké aplikace, zatímco široký provozní teplotní rozsah zajišťuje spolehlivou funkci v soustavách s teplou i studenou vodou. Instalatéři by měli zajistit správnou orientaci, aby bylo zajištěno těsné uzavření a dlouhá životnost.

Technické parametry

Materiál	Mosaz CW617N s niklovým povlakem, schválený pro pitnou vodu
Prov. teplota	-20 °C
Jmenovitý tlak	PN 40
Hmotnost	0,28 kg
Kód	80001034
Značka	IVAR

Prov. teplota -20 °C znamená vhodnost pro mrazivé prostředí, pokud je soustava vyčerpána nebo ochráněna proti mrazu. Klasifikace PN 40 určuje maximální povolený pracovní tlak při referenčních teplotách. Tyto parametry jsou základní pro zajištění kompatibility s návrhem soustavy a pro správné rozměření kohoutu během hydraulických výpočtů.

Montáž a připojení

Instalatéři musí ověřit, že vnitřní závity odpovídají závitům potrubních nýtů. Závitová připojení vyžadují čisté a nepoškozené závity na samcích i samicích, a na závit se musí nanést těsnící směs nebo pásko, aby se zabránilo únikům. Nejprve zajistěte úplné utažení rukou, a teprve poté použijte klíč, aby nedošlo k poškození závitů. Běžnou chybou je přetížení, které může poškodit těsnící plochy. Zkontrolujte přímou svislost a potvrďte, že páka volně funguje po utažení.

Kompatibilita a příslušenství

Tento kohout se integruje bez problémů do standardních měděných nebo ocelových potrubních soustav. U soustav s nekovovými komponentami zkontrolujte, že všechny nýty jsou kompatibilní s materiálem kohoutu. Podle rozvrhu soustavy a tepelné roztažnosti mohou být potřeba příslušenství, jako jsou spojky nebo kompenzátory. Pro tuto verzi nejsou potřeba žádné konkrétní příslušenství.

Technický pozadí pro projektanty

Kulový kohout funguje prostřednictvím otáčení koule s otvorem, který je buď zarovnaný, nebo kolmý k toku. Tělo z mosazi CW617N s niklovým povlakem zajišťuje odolnost proti korozi a odolnost v aplikacích s pitnou vodou. Vnitřní závity umožňují přímé mechanické spojení se standardními potrubními nýty. Projektanti by měli zohlednit plný průměr, aby byl zajištěn nízký tlakový pokles a kompatibilita s požadavky na průtok. Dlouhodobá funkčnost závisí na tom, aby během provozu nebyl příliš vysoký moment a aby byla média v systému čistá, aby se zabránilo opotřebení třením.

Údržba a provoz

Pravidelné kontroly by měly zahrnovat hledání úniků kolem těla a ověření, že páka volně funguje. Tento kohout nevyžaduje pravidelnou údržbu, pokud systémové podmínky jinak nevyžadují. Pokud dojde ke stavitelnosti, odmontujte opatrně a zkontrolujte na přítomnost nečistot nebo koroze. Při sestavování postupujte podle původního utahovacího postupu, aby byla zajištěna integrity.

Nejčastější otázky

Může být tento kohout použit ve soustavách s ne-pitnou vodou?
Ano, pokud médium v systému nechemicky reaguje s tělem z mosazi s niklovým povlakem.

Je tento kohout vhodný pro parní soustavy?
Ne, protože technické parametry určují maximální teplotu +120 °C podle výrobce.

Může být páka upravena nebo odstraněna kvůli omezenému prostoru?
Ne, dvojité páky jsou pevné a nemohou být změněny.

Jaký je doporučený způsob těsnění závitových spojení?
Naneste PTFE těsnící pásko nebo certifikovanou těsnící směs na samcovský závit před sestavením.
