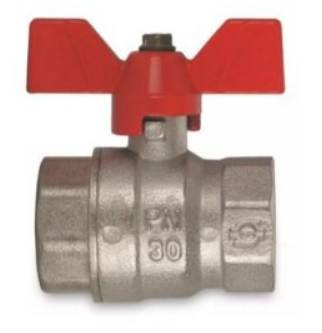

Kulový kohout IVAR pro vnitřní - vnitřní, 5/4" FF, s klapkou FIV.8366

Detailní popis produktu

Tento klapkový kulový kohout se běžně používá ve venkovských i komerčních budovách pro potrubí s vodou, topná kruhy a kanalizační systémy. Poskytuje spolehlivé uzavření v aplikacích, kde prostorové omezení vyžaduje kompaktní konstrukci ventilu. Montéři často tento model používají při rekonstrukcích systémů, opravách potrubí nebo při výměně starších ventilů za moderní ekvivalenty. Vnitřní závit umožňuje snadnou integraci do standardních potrubních systémů.

Konstrukce ventilu umožňuje jeho provoz jak v chladné, tak v teplé vodě, což ho činí vhodným pro potrubí s pitnou i ne-pitnou vodou, centrální topné systémy a malé průmyslové vodní okruhy. Díky certifikovanému materiálu splňuje požadavky na pitnou vodu a může být použit v systémech vyžadujících vysoké hygienické normy.

Technické parametry

Materiál	Mosaz CW617N s nikelinovým povlakem ATEST pro pitnou vodu
Prov. teplota	-20 °C
Jmenovitý tlak	PN 25
Hmotnost	0,466 kg
Kód	8366R007
Značka	IVAR

Montáž a připojení

Tento ventil se montuje mezi dvě závitové koncové části potrubí pomocí vnitřního závitu (FF). Před montáží zajistěte, že závity na koncích potrubí jsou čisté a bez nečistot. Na závity nanesete vhodný těsnicí prostředek nebo pásko PTFE, aby byly zabráněny úniky. Během montáže musí být ventil plně otevřen, aby nedošlo ke poškození těsnící plochy. Po umístění rovnoměrně utěsněte příruby, aby byla zachována srovnání a aby nebyl ventil zatížen napětím. Běžné chyby zahrnují přetížení, které může způsobit deformaci těla ventilu, a špatnou orientaci, která může ovlivnit těsnost.

Kompatibilita a příslušenství

Tento ventil je kompatibilní s běžnými měděnými nebo ocelovými potrubími o průměru 5/4" FF. Při montáži zajistěte, že všechny spojovací komponenty, jako jsou příruby a spojky, jsou také hodnoceny pro PN 25 a stejný rozsah teplot. Podle délky potrubí a místních montážních norem mohou být potřeba další komponenty, jako jsou kroužkové svorky nebo opěrné lišty. Vždy se obracejte na dokumentaci výrobce pro doporučené kombinace.

Technický pozadí pro projektanty

Ventil pracuje pomocí mechanismu čtvrtotáhového pohybu, což umožňuje rychlé uzavření s minimálním úsilím. Klapka je umístěna v vyfrézované jamce těla ventilu, což zajišťuje těsné uzavření při zavření. Konstrukce z mosazi CW617N s nikelinovým povlakem poskytuje odolnost proti korozi a mechanickému opotřebení, což ho činí vhodným pro dlouhodobé použití ve vodních systémech. Jmenovitý tlak PN 25 znamená, že může zvládat střední tlakové hladiny typické pro většinu distribučních systémů s vodou. Certifikace materiálu zaručuje soulad s předpisy pro pitnou vodu, což ho činí vhodným pro použití v sítích s pitnou vodou.

Údržba a provoz

Pravidelná kontrola je doporučena, aby byla zajištěna pokračující těsnost. Zkontrolujte, zda nejsou úniky kolem závitových spojů, a zkontrolujte tělo ventilu na známky koroze nebo mechanického poškození. Ventil by měl zůstat plně funkční i po dlouhém období nečinnosti, pokud systém zůstane suchý. V technické dokumentaci nejsou uvedena žádná plánovaná období údržby; však jakákoli ztráta těsnosti nebo neobvyklý odpor během provozu by měla vést k dalšímu vyšetření nebo výměně.

Nejčastější otázky

Může být tento ventil použit ve centrálním topném systému?
Ano, je vhodný pro použití ve topných systémech díky své provozní teplotě až do +120 °C.

Je tento ventil kompatibilní s měděným potrubím?
Ano, je navržen pro použití s měděným a ocelovým potrubím s vnitřním závitem.

Je materiál certifikovaný pro pitnou vodu?
Ano, mosaz CW617N s nikelinovým povlakem je certifikovaná pro pitnou vodu podle normy ATEST.

Jaký těsnicí způsob se používá pro závitové připojení?
Doporučuje se těsnicí prostředek nebo pásko PTFE, aby byla zajištěna bezúniková funkce během montáže.
