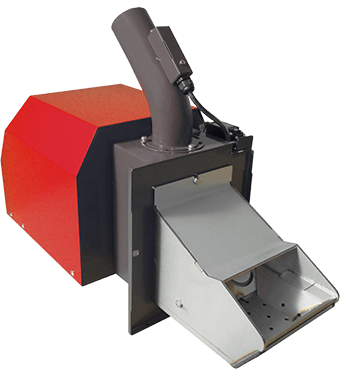

ATMOS A 45 hořák, H0015

Detailní popis produktu

Hořák ATMOS A 45 je vysokoúčinný peletový hořák určený k integraci do otopních soustav s kotli na tuhá paliva. Často se používá v bytových, obchodních a průmyslových budovách, kde je vyžadováno spolehlivé a efektivní vytápění. Hořák je často součástí většího systému, který zahrnuje kotel, zásobník a mechanismus pro dopravu paliva. Vyhrazuje vysokou účinnost a minimální ruční zásah, což ho činí vhodným pro instalace, kde je důležitá konzistentní výstupní tepelná energie. Hořák je zvláště efektivní v systémech, které vyžadují regulaci teploty na základě tepelného zásobníku nebo vstupu z solárního kolektoru.

Při provozu hořák obdrží signál pro zahájení spalování, poté dopravník dodá pelety do spalovací komory. Vnitřní topná tyč zapálí palivo, čímž systém rychle dosáhne plného výkonu a udržuje jej, dokud není dosaženo požadované teploty. Jakmile se požadavek sníží, hořák vypne a umožní, aby zbytkové palivo dohořelo, než se cyklus opakuje. Tento proces zajišťuje optimální účinnost a minimalizuje vznik sazí a kondenzace, které mohou nastat při provozu na nízkých výkonových úrovních.

Technické parametry

Technické parametry hořáku ATMOS A 45 zahrnují výkonový rozsah 8,5 až 49 kW, což ho činí vhodným pro širokou škálu velikostí kotlů a kapacit systému. Hmotnost jednotky je 29,831 kg, což je důležité při plánování místa pro instalaci a zajištění konstrukční podpory. Tyto specifikace jsou klíčové pro určení kompatibility s existujícími modely kotlů a pro výběr vhodného systému pro dopravu paliva.

Instalace a připojení

Instalace hořáku ATMOS A 45 vyžaduje pečlivé zarovnání se spalovací komorou kotle a příslušným systémem pro dopravu paliva. Hořák musí být pevně upevněn, aby zajišťoval stabilní provoz a zabránil problémům způsobeným vibracemi. Dopravní systém, obvykle šnekový dopravník DRA50, musí být správně umístěn a připojen ke vstupu hořáku. Elektrická připojení musí být provedena podle pokynů výrobce, aby byly všechny bezpečnostní spínače a senzory správně integrovány do řídicího obvodu. Klíčovým krokem je ověření funkčnosti zapalovacího systému hořáku před uvedením do provozu. Běžné chyby při instalaci zahrnují nesprávné zarovnání dopravníku, což může vést k nerovnoměrnému dodávání paliva, a nesprávné uzemnění, které může ovlivnit výkon elektronické řídicí jednotky.

Kompatibilita a příslušenství

Hořák ATMOS A 45 je speciálně navržen k použití s koly ATMOS modelů D 30 P, D 50 Supr, D 40 P a D 50 P. Je kompatibilní s dopravním systémem ATMOS DRA50, který musí být vybrán podle požadované délky (od 1,7 m do 5 m). Pro plnou funkčnost systému mohou být potřeba další komponenty, jako jsou teplotní senzory a řídicí jednotky. Systém také umožňuje integraci se solárními tepelnými systémy prostřednictvím čtyř teplotních senzorů, čímž hořák může upravit svůj provoz podle tepelné potřeby zásobníku nebo solárního kolektoru. Související produkt, dopravník ATMOS DRA 50 pro hořáky A45 a A85, musí být objednán zvlášť, aby byla zajištěna správná doprava paliva.

Technický pozadí pro projektanty

Hořák ATMOS A 45 pracuje na plně automatizovaném cyklu spalování, při kterém se pelety zapalují pomocí topné tyče. Tím se eliminuje potřeba trvalého žhavého lože paliva, což je běžná vlastnost mnoha konkurenčních modelů. Návrh zajišťuje, že hořák se rychle roztočí a dosáhne plné účinnosti během krátké doby. Spalovací komora je navržena tak, aby odolala vysokým teplotám a optimalizována pro konkrétní vlastnosti bělavých dřevěných pelet, které mají průměr 6–8 mm a délku 10–25 mm. Integrace hořáku do většího systému závisí na elektronické řídicí jednotce, která reguluje rychlost dodávky paliva a upravuje intenzitu spalování na základě zpětné vazby z teplotních senzorů. Účinnost systému je dále zvýšena schopností prioritizovat vstup solární energie, čímž se snižuje spotřeba paliva během období vysoké dostupnosti slunce.

Servis a provoz

Pravidelná údržba je nezbytná pro zajištění dlouhodobého výkonu hořáku ATMOS A 45. Odstraňování popela by mělo být prováděno každých 7 až 30 dní v závislosti na kvalitě paliva a provozních podmínkách. Tato intervalová doba pomáhá zabránit hromadění zbytků ve spalovací komoře, což může snížit účinnost a zvýšit emise. Během pravidelných kontrol je důležité zkontrolovat stav pásu dopravníku, integrity elektrických připojení a funkčnost topné tyče. Řídicí jednotka by měla být také otestována, aby bylo potvrzeno, že reaguje správně na změny teploty a upravuje výkon hořáku podle potřeby. Jakékoliv známky opotřebení nebo poruchy by měly být řešeny okamžitě, aby se zabránilo výpadkům systému.

Nejčastější otázky

Může hořák ATMOS A 45 pracovat s nízkokvalitními pelety?
Ne, hořák je speciálně navržen k použití s kvalitními bělavými dřevěnými pelety. Není vhodný pro tmavé nebo nízkonhustotní pelety, které mohou způsobit provozní problémy kvůli nespojité spalování.

Je hořák kompatibilní se solárními tepelnými systémy?
Ano, hořák ATMOS A 45 může být integrován se solárními tepelnými systémy prostřednictvím čtyř teplotních senzorů. To umožňuje, aby hořák upravil svůj provoz podle tepelné potřeby zásobníku nebo solárního kolektoru.

Jak funguje automatický systém zapalování?
Hořák využívá topnou tyč k zapálení pelet vždy, když je potřeba spalování. Tím se zajišťuje, že systém rychle dosáhne plného výkonu a udržuje vysokou účinnost bez potřeby trvalého žhavého lože paliva.

Jaký je doporučený plán údržby?
Odstraňování popela by mělo být prováděno každých 7 až 30 dní v závislosti na kvalitě paliva a provozních podmínkách. Doporučuje se také pravidelné kontrolování dopravníku, elektrických připojení a řídicí jednotky, aby byla zajištěna optimální výkonnost.
