Šroubovací dopravník ATMOS DRA 50 pro spalovací zařízení A45 a A85

Detailní popis produktu

Šroubovací dopravník ATMOS DRA 50 je základní součástí topných systémů na tuhá paliva, zejména pro spalovací zařízení A45 a A85. Často se používá v bytových i komerčních topných aplikacích, kde je vyžadováno spolehlivé a efektivní přepravování paliva. Dopravník je navržen tak, aby fungoval ve uzavřených prostorech a často je integrován do kotelny nebo pomocných prostor. Zajišťuje stálý a řízený přísyp paliva do spalovacího zařízení, což je klíčové pro udržování konzistentního spalování a efektivity systému.

Montéři a technici pracující s tímto systémem musí zajistit, že dopravník je správně umístěn a nastaven, aby nebyl překročen maximální sklon 45°. To pomáhá zabránit zácpám a zajišťuje hladký provoz. Dopravník se obvykle montuje pomocí opěrné nohy nebo řetězového zavěšení, v závislosti na dostupném prostoru. Volba metody montáže může ovlivnit celkovou stabilitu a vyrovnání systému.

Technické parametry

Hmotnost	42,32 kg
Kód	H0004
Značka	Atmos

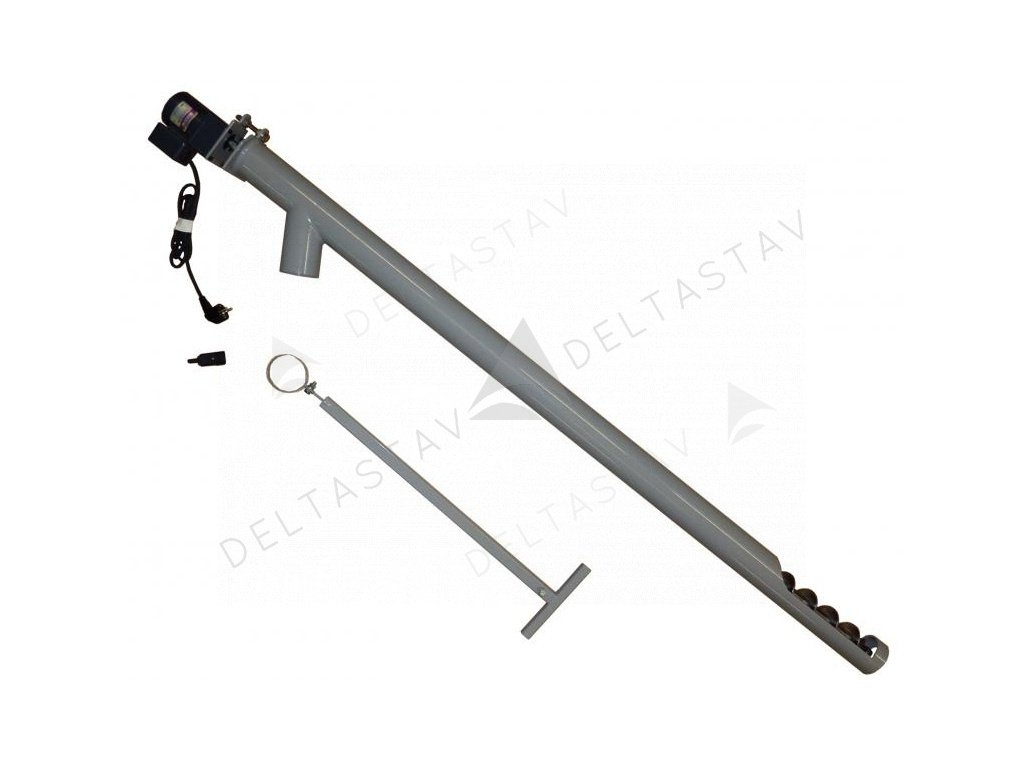

Šroubovací dopravník je dostupný v délkách od 1700 do 5000 mm a má průměr 80 mm. Převodovka má výkon 40 W. Tyto rozměry jsou důležité pro určení vhodné délky dopravníku a zajištění kompatibility s modelem spalovacího zařízení. Maximální sklon 45° musí být dodržen, aby byl zajištěn správný tok paliva a zabráněno zácpám.

Instalace a připojení

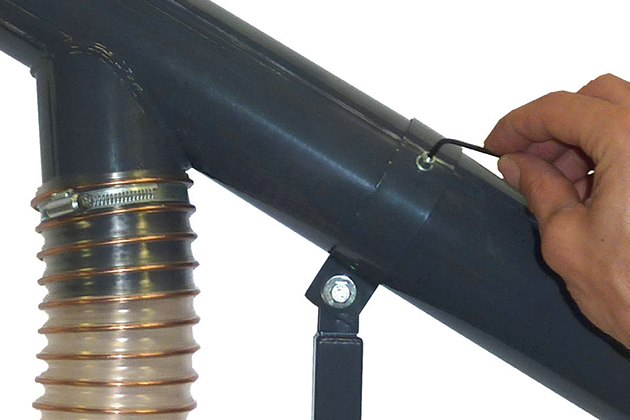

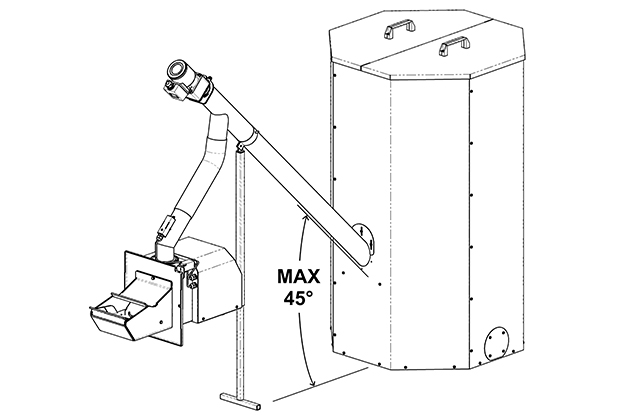

Instalační proces začíná výběrem vhodné metody montáže. Každý dopravník obsahuje opěrnou nohu, která musí být nastavena tak, aby nebyl překročen maximální sklon 45°. V uzavřených prostorech lze opěrnou nohu nahradit řetězovým zavěšením, které je také součástí. Řetěz umožňuje zavěsit dopravník z podlahy, což poskytuje flexibilitu v úzkých prostorech. Během instalace je důležité zajistit, že dopravník je správně zarovnaný s vstupem spalovacího zařízení a že spojovací hadice je napnutá. Nesprávná poloha nebo volná hadice může vést k úniku paliva nebo zácpám. Běžné chyby při instalaci zahrnují nesprávné nastavení úhlu a nedostatečné upevnění dopravníku, což může vést k vibracím nebo vybočení během provozu.

Kompatibilita a příslušenství

Šroubovací dopravník ATMOS DRA 50 je speciálně navržen pro použití se spalovacími zařízeními A45 a A85. Je také kompatibilní s řadou kotlů ATMOS, včetně D 30 P, D 80 P, D 40 P, DC50 S (s výjimkou délky 1,7 m) a D 50 P. Dopravník se dodává samostatně, ale je nezbytnou částí systému spalovacího zařízení. Při objednávce zkontrolujte, zda byla vybrána správná délka odpovídající požadavkům instalace. Související produkty zahrnují spalovací zařízení ATMOS A 45 a spalovací zařízení ATMOS A 85 s plynovou čisticí funkcí.

Technický pozadí pro projektanty

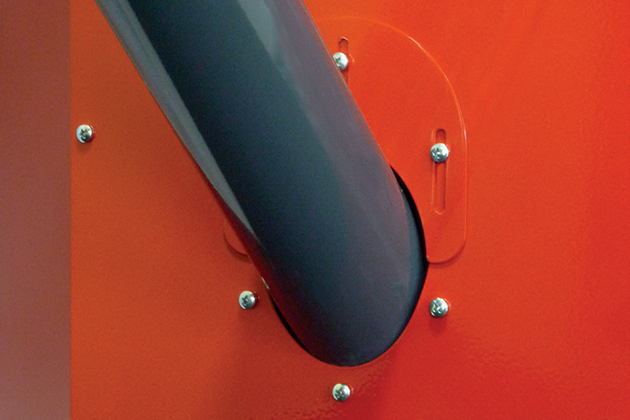

Šroubovací dopravník pracuje tak, že otáčí šroubovou tyčí uvnitř válcového obalu, což přemísťuje palivo po celé délce dopravníku. Motor a převodovka poskytují potřebný krouticí moment pro pohon šroubu. Obal je obvykle vyroben z odolných materiálů, aby odolal abrazivní povaze granulovaného paliva. Dopravník musí být integrován do celkového systému přepravy paliva, aby byl zarovnaný s vstupem spalovacího zařízení a aby průtok odpovídal požadavkům spalovacího zařízení. Úhel sklonu a délka dopravníku přímo ovlivňují efektivitu systému a opotřebení komponent.

Servis a provoz

Pravidelná kontrola dopravníku je nezbytná pro zajištění hladkého provozu. Zkontrolujte příznaky opotřebení šroubu a obalu a ujistěte se, že motor a převodovka fungují správně. Dopravník by měl být pravidelně čištěn, aby byly odstraněny zbytky paliva nebo nečistoty, které by mohly způsobit zácpy. Opěrná noha nebo řetězové zavěšení by měly být také kontrolovány na stabilitu a případně přestavěny. V přehledu není uvedeno žádné konkrétní servisní intervaly, ale doporučuje se pravidelné kontrolování k zajištění výkonu systému.

Nejčastější otázky

Lze šroubovací dopravník ATMOS DRA 50 použít se spalovacími zařízeními jinými než A45 a A85?
Ne, je speciálně navržen pro spalovací zařízení A45 a A85 a není kompatibilní s jinými modely.

Jaká je maximální délka dopravníku?
Maximální délka je 5000 mm, s možností volby od 1700 do 5000 mm podle specifikací výrobce.

Lze dopravník namontovat v úzkých prostorech?
Ano, v uzavřených prostorech lze standardní opěrnou nohu nahradit řetězovým zavěšením, které umožňuje zavěšení dopravníku z podlahy.

Jaký je úhel sklonu dopravníku?
Maximální úhel sklonu je 45°, který musí být dodržen, aby byl zajištěn správný tok paliva a zabráněno zácpám.
