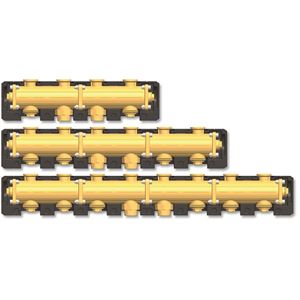

Horizontální rozdělovač - PAW.MV2 pro 2 moduly; DN 32
Kód: 3712Související produkty
Detailní popis produktu
Horizontální rozdělovače jsou základními komponentami v modulárních kotelních systémech, zejména v komerčních a průmyslových topných aplikacích. Umožňují integraci více modulů kotle do jednoho efektivního systému. Instalatéři pracující na těchto systémech musí zajistit, že rozdělovač je správně rozměrován a kompatibilní s moduly a ostatními komponentami systému. IVAR PAW.MV2 je speciálně navržen pro použití s moduly kotle DN 32 a hydraulickými separátory, čímž zajišťuje spolehlivý provoz ve vysokovýkonových topných systémech.
Tento model se často používá ve více zónách topných systémech, kde je potřeba škálovatelnost a modularity. Je vhodný pro instalace, kde výkon systému nepřesahuje 150 kW a provozní teplota nepřesahuje 110 °C. Rozdělovač je navržen pro použití se standardními hydraulickými rozvody a lze jej rozšířit o další moduly, pokud je to potřeba. Je důležité ověřit hydraulickou rovnováhu a požadavky na tlak systému před instalací.
Technické parametry
| Materiál | Mosaz |
|---|---|
| Provozní teplota | +110 °C |
| Až výkon | 150 kW |
| Jmenovitý tlak | PN 6 |
| Kód | 3712 |
| Značka | IVAR |
Instalace a připojení
Rozdělovač je instalován jako součást modulárního kotelního systému, kde spojuje jednotlivé moduly kotle a hydraulický separátor. Má standardní připojení DN 32 pro kompatibilitu s jednotkami PAW.HEAT BLOC-DN 32 a PAW.HD-DN 32. Instalační postup zahrnuje upevnění těla rozdělovače, nainstalování izolace a těsnících komponent a připojení modulů. Je důležité zajistit, že všechna připojení jsou pevná a izolace je správně utěsněna, aby se zabránilo tepelným ztrátám a kondenzaci. Běžnou chybou je nesprávná srovnání modulů, což může vést k nerovnováze průtoku a snížení účinnosti systému.
Kompatibilita a příslušenství
PAW.MV2 je speciálně navržen k použití s moduly kotle PAW.HEAT BLOC-DN 32 a hydraulickým separátorem PAW.HD-DN 32. Pro rozšíření lze přidat dodatečný modul MV1 DN 32. Rozdělovač zahrnuje tělo, izolaci, zátky a těsnící komponenty. Pro základní instalaci nejsou potřeba žádné další adaptéry, ale instalatéři by měli ověřit, že všechny moduly a komponenty jsou přítomny, než začnou s nastavením.
Technický pozadí pro projektanty
Rozdělovač pracuje tím, že distribuuje průtok mezi více moduly kotle, čímž zajišťuje vyvážený provoz a efektivní přenos tepla. Izolace z EPP pomáhá snížit tepelné ztráty a zlepšuje účinnost systému. Integrace rozdělovače do systému závisí na hydraulickém návrhu a počtu použitých modulů. Klasifikace provozní teploty a tlaku jsou klíčovými faktory při určování výkonu a trvanlivosti systému.
Služba a provoz
Doporučuje se pravidelná kontrola připojení a izolace rozdělovače, aby byla zajištěna bezproblémová funkce. Těsnící komponenty by měly být kontrolovány na opotřebení nebo poškození a jakékoliv problémy by měly být řešeny co nejdříve. Systém by měl být sledován na příznaky nerovnováhy průtoku nebo kolísání tlaku, které mohou signalizovat problém s rozdělovačem nebo připojenými moduly. V technických datech nejsou uvedena konkrétní servisní intervaly, ale doporučuje se pravidelná údržba jako součást celkové péče o systém.
Nejčastější otázky
Může být PAW.MV2 připojen k hydraulickému separátoru PAW.HD-DN 32?
Ano, rozdělovač je speciálně navržen k použití s hydraulickým separátorem PAW.HD-DN 32, aby zajišťoval správnou integraci systému a oddělení průtoku.
Je možné rozšířit systém o další moduly?
Další modul MV1 DN 32 lze přidat, aby byla zvýšena kapacita a flexibilita systému.
Jaký je maximální povolený tlak pro rozdělovač?
Klasifikace PN 6 znamená, že rozdělovač je vhodný pro systémy s maximálním tlakem 6 bar.
Které materiály jsou použity při výrobě rozdělovače?
Tělo je vyrobeno z mosazi, která poskytuje vysokou odolnost proti opotřebení a korozi v topných prostředích.
Doplňkové parametry
| Kategorie: | Příslušenství |
|---|---|
| Hmotnost: | 11.4 kg |
| EAN: | Lukas |
| Druh výrobku: | rozdělovač / sběrač |
| Jmenovitá světlost (DN): | DN 32 |
| Materiál: | mosaz |
| Do výkonu: | 150 kW |
| Jmenovitý tlak: | PN 6 |
| Materiál: | mosaz |
| Provozní teplota: | +110 °C |
| Posledná aktuálizacia ceny: | 25.11.2024 20:54:00 |
Diskuze
Buďte první, kdo napíše příspěvek k této položce.
