Horizontální rozdělovač - PAW.MV2 pro 2 moduly; DN 40

Detailní popis produktu

Tento horizontální rozdělovač se běžně používá v komerčních a průmyslových topných soustavách, kde jsou požadovány modulární konfigurace kotlů. Instalatéři a servisní technici obvykle pracují s několika paralelně zapojenými moduly kotle, aby splnili různé požadavky na výkon. Design umožňuje škálovatelné rozšíření při zachování hydraulické rovnováhy a tepelné účinnosti. Soustava se obvykle integruje do centrálních koteloven, teplovodních sítí nebo velkých HVAC systémů, kde je přesná regulace průtoku a modulárnost zásadní.

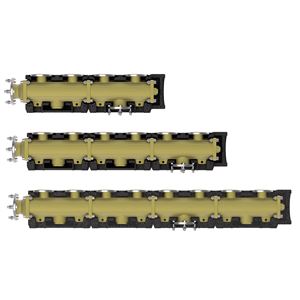

PAW.MV2 je součástí modulární kotelové soustavy, která umožňuje připojení jednotlivých modulů PAW.HEAT BLOC. Každý modul lze přidat nebo odebrat podle potřeby, což umožňuje flexibilní škálování systému. Rozdělovač zajišťuje rovnoměrné rozdělení horké vody a udržuje integrity systému při provozních tlacích a teplotách. Je vhodný pro instalace, kde celkový tepelný výkon může dosáhnout 250 kW při teplotním rozdílu 20K.

Technické parametry

Instalace a připojení

Instalace začíná ověřením velikosti připojení DN 40 a potvrzením, že rozdělovač je v souladu s rozložením modulů kotle. Rozdělovač se montuje horizontálně a všechna připojení musí být utěsněna použitými kroužky. Připojení se provádí závitově nebo flančově v závislosti na konstrukci modulu kotle. Technici by měli zajistit, že všechny montážní součásti jsou utaženy podle momentových specifikací výrobce, aby se zabránilo únikům. Běžné chyby při instalaci zahrnují nesprávné zarovnání modulů, chybné utěsnění nebo nedostatečné izolování otevřených částí, což může vést k tepelným ztrátám nebo kondenzaci.

Kompatibilita a příslušenství

PAW.MV2 je kompatibilní pouze s moduly IVAR PAW.HEAT BLOC DN 40 a lze jej rozšířit pomocí modulu MV1. Další komponenty, jako jsou ventily, průtokoměry nebo teplotní senzory, mohou být potřeba objednat zvlášť, aby byl systém kompletní. Rozdělovač je dodáván s všemi potřebnými montážními součástmi, těsněními a izolací, což eliminuje potřebu dalších součástí při počátečním nastavení. Při plánování rozšíření by měl být přidán modul MV1, aby byla zajištěna konzistentní distribuce průtoku po celém systému.

Technický pozadí pro projektanty

Rozdělovač pracuje tím, že rovnoměrně distribuuje horkou vodu mezi připojené moduly kotle. Vyráběný z mědi, nabízí vysokou odolnost proti korozi a mechanickou pevnost, což zajišťuje dlouhodobou odolnost v prostředí s vodou. Tepelná izolace z EPP minimalizuje tepelné ztráty a zabrání povrchové kondenzaci. Správná integrace vyžaduje zohlednění hydraulické rovnováhy a průtoku na modul. Účinnost systému je ovlivněna správnou izolací, přesným umístěním modulů a dodržováním jmenovitých hodnot tlaku. Projektanti by měli také zohlednit tepelné roztažnosti a izolaci proti vibracím, aby se zabránilo mechanickému namáhání těla rozdělovače.

Služba a provoz

Pravidelná kontrola rozdělovače by měla zahrnovat kontrolu úniků, ověření integrity izolace a zkontrolování utažení všech připojení. Jakékoliv známky koroze nebo opotřebení mědi by měly být řešeny co nejdříve. Nejsou specifikovány žádné plánované intervaly údržby, ale doporučuje se kontrolovat rozdělovač během pravidelné údržby kotle. Technici by měli také ověřit, že rozdělovač zůstává v souladu s moduly kotle, aby se zabránilo namáhání potrubních připojení.

Nejčastější otázky

Může být PAW.MV2 připojen k více než dvěma modulům?
Ne, PAW.MV2 je navržen pro dva moduly. Pro další moduly je třeba přidat modul MV1.

Je rozdělovač vhodný pro použití s glykolovými topnými systémy?
Ano, konstrukce z mědi a těsnící materiály jsou kompatibilní s glykolovými kapalinami v rámci specifikovaného rozsahu provozních teplot.

Může být izolace nahrazena po instalaci?
Ano, izolace z EPP je odstranitelná a lze ji nahradit, pokud dojde k poškození nebo degradaci.

Jaký je maximální povolený tlak pro tento rozdělovač?
Klasifikace PN 6 znamená, že maximální povolený pracovní tlak je 6 bar při specifikované provozní teplotě +110 °C.
