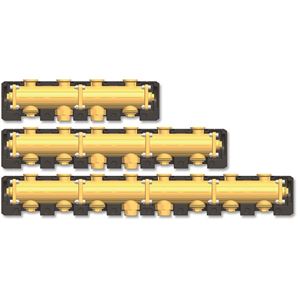

Horizontální rozdělovač - PAW.MV3 pro 3 moduly; DN 32
Kód: 3713Související produkty
Detailní popis produktu
Tento horizontální rozdělovač se používá v modulárních otopných soustavách, kde jsou kotelové moduly nebo hydraulické oddělovače připojeny paralelně. Často se vyskytuje v komerčních a průmyslových budovách, kde jsou požadovány škálovatelné a efektivní otopné řešení. Rozdělovač zajišťuje vyvážené rozdělení průtoku a usnadňuje rozšíření soustavy. Montéři ho obvykle integrují do systémů pomocí potrubí DN 32 a standardních hydraulických komponent. Modulární návrh umožňuje snadnou údržbu a budoucí aktualizace systému.
Navržen pro použití s kotelovými moduly IVAR PAW.HEAT BLOC-DN 32 a hydraulickými oddělovači PAW.HD-DN 32, tento rozdělovač podporuje konfigurace s až třemi moduly. Tlaková klasifikace PN 6 a provozní teplota 110°C z něj dělají vhodný prvek pro vysokovýkonové otopné systémy. Rozsah Kvs od 34 do 38, v závislosti na modulu, zajišťuje přesné řízení průtoku pro efektivitu systému.
Technické parametry
| Materiál | Mosaz |
|---|---|
| Provozní teplota | +110 °C |
| Až do výkonu | 150 kW |
| Jmenovitý tlak | PN 6 |
| Kód | 3713 |
| Značka | IVAR |
Provozní teplota +110°C a tlaková klasifikace PN 6 jsou klíčové pro výběr správného rozdělovače pro systémy s vysokou teplotou a vysokým tlakem. Maximální výkonová kapacita 150 kW (při ΔT = 20 K) umožňuje návrh velkých otopných systémů. Rozsah Kvs zajišťuje, že rozdělovač může být správně rozměrován podle požadovaného průtoku spojených modulů.
Montáž a připojení
Montáž zahrnuje zarovnání rozdělovače s kotelovými moduly nebo hydraulickým oddělovačem a připojení přes porty DN 32. Ujistěte se, že všechna připojení jsou těsněna vhodnými těsněními a že izolace je neporušená. Zkontrolujte, zda je rozdělovač vodorovný a zda jsou všechny moduly správně zarovnány. Běžné chyby zahrnují nesprávné těsnění, které může vést k únikům, a nedostatečnou izolaci, která může snížit efektivitu. Vždy ověřte, zda je rozdělovač kompatibilní s připojenými moduly.
Kompatibilita a příslušenství
Tento rozdělovač je speciálně navržen pro použití s kotelovými moduly IVAR PAW.HEAT BLOC-DN 32 a hydraulickými oddělovači PAW.HD-DN 32. Může být rozšířen o další modul pro rozšíření MV1 DN 32. Při objednávce se ujistěte, že jsou zahrnuty všechny potřebné moduly a těsnící komponenty. Další komponenty, jako jsou ventily, izolační materiály a těsnící kroužky, mohou být potřeba v závislosti na konfiguraci systému.
Technický pozadí pro projektanty
Rozdělovač funguje jako centrální rozdělovací bod pro několik kotelových modulů nebo hydraulických oddělovačů. Mosazné tělo zajišťuje odolnost a odolnost proti korozi, zatímco izolace EPP minimalizuje ztráty tepla. Modulární návrh umožňuje škálovatelné konfigurace systému. Účinnost a životnost rozdělovače závisí na správné montáži, kvalitní izolaci a kvalitě připojených modulů. Klasifikace PN 6 a provozní teplota 110°C jsou klíčové faktory pro návrh systému a jeho dlouhodobou výkonnost.
Údržba a provoz
Doporučuje se pravidelná kontrola připojení a izolace rozdělovače, aby byla zajištěna jeho dlouhodobá výkonnost. Zkontrolujte případné známky opotřebení, úniků nebo poškození izolace. V technických datech nejsou uvedena konkrétní období údržby. Ujistěte se, že všechny moduly fungují správně a že rozdělovač zůstává vodorovný během provozu. Jakékoliv potíže s průtokem nebo tlakem by měly být vyšetřeny, aby byly identifikovány potenciální problémy s připojenými moduly nebo hydraulickými komponenty.
Nejčastější otázky
Může být PAW.MV3 připojen k více než třem modulům?
Ne, PAW.MV3 je navržen pro až tři moduly. Další moduly vyžadují modul pro rozšíření, jako je MV1 DN 32.
Je rozdělovač vhodný pro použití s hydraulickými oddělovači?
Ano, PAW.MV3 je kompatibilní s hydraulickým oddělovačem PAW.HD-DN 32 pro integraci do systému.
Které materiály se používají při výrobě rozdělovače?
Tělo je vyrobeno z mosazi a izolace je složena z expandovaného polypropylénu (EPP).
Může být rozdělovač použit v systémech s vyšším výkonem než 150 kW?
Ne, maximální výkonová kapacita je 150 kW při teplotním rozdílu 20 K. Překročení této hodnoty může ovlivnit výkon a bezpečnost.
Doplňkové parametry
| Kategorie: | Příslušenství |
|---|---|
| Hmotnost: | 3.8 kg |
| EAN: | Lukas |
| Druh výrobku: | rozdělovač / sběrač |
| Jmenovitá světlost (DN): | DN 32 |
| Materiál: | mosaz |
| Do výkonu: | 150 kW |
| Jmenovitý tlak: | PN 6 |
| Materiál: | mosaz |
| Provozní teplota: | +110 °C |
