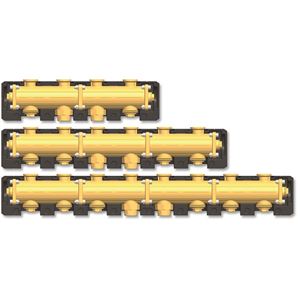

Horizontální rozdělovač - PAW.MV4 pro 4 moduly; DN 32

Detailní popis produktu

Tento horizontální rozdělovač je klíčovou součástí modulárních otopných instalací, kde je třeba paralelně propojit více modulů kotle. Často se používá v obchodních a průmyslových budovách, kde je vyžadována škálovatelná otopná kapacita. Instalatéři pracující na centrálních otopných soustavách s modulárními kotli najdou tuto jednotku vhodnou pro propojení jednotlivých modulů PAW.HEAT BLOC-DN 32 a hydraulických oddělovačů. Návrh umožňuje rozšíření o další moduly, což zvyšuje adaptabilitu na rostoucí tepelné požadavky.

Jednotka se obvykle instaluje v místnosti pro technické zařízení nebo v technických zónách, kde je vyhrazeno místo pro sestavy kotlů. Připojuje se k hlavnímu otopnému obvodu a podporuje distribuci ohřáté vody do systému. Modulární přístup umožňuje postupné uvedení do provozu a údržbu bez vypnutí systému.

Technické parametry

Klasifikace PN 6 zajišťuje, že rozdělovač je vhodný pro nízkotlaké otopné systémy, zatímco pracovní teplota +110 °C odpovídá běžným podmínkám otopného obvodu. Maximální výkonová kapacita 150 kW (ΔT = 20 K) umožňuje volbu vhodného počtu modulů podle tepelné zátěže budovy. Tyto parametry jsou zásadní pro určení správného počtu modulů a zajištění účinnosti systému.

Instalace a připojení

Instalace zahrnuje upevnění těla rozdělovače na pevnou podlahu a jeho připojení k primárnímu otopnému obvodu. Přípojky DN 32 jsou závitové a vyžadují vhodné těsnící materiály, aby se zabránilo únikům. Instalatéři by měli ověřit, že všechna připojení jsou utažena podle momentových specifikací výrobce, a že tepelná izolace je neporušená, aby se minimalizovalo tepelné ztráty. Běžné chyby zahrnují nesprávné těsnění, špatné zarovnání modulů a nedostatečnou kontrolu integrity izolace po instalaci.

Kompatibilita a příslušenství

Tento rozdělovač je speciálně navržen pro použití s moduly IVAR PAW.HEAT BLOC-DN 32 a hydraulickými oddělovači PAW.HD-DN 32. Pro rozšíření lze přidat dodatečný modul MV1 DN 32. Při objednávce zkontrolujte, že jsou zahrnuty všechny potřebné těsnící kroužky, izolační materiály a montážní příslušenství. Jednotka není kompatibilní s jinými rozměry DN nebo ne-IVAR moduly.

Technický pozadí pro projektanty

Rozdělovač funguje jako centrální rozdělovací bod pro více modulů kotle, zajišťuje vyvážený průtok a tlak v celém systému. Vyráběn z mosazi, která poskytuje dobré odolnosti korozi a tepelnou vodivost. Tepelná izolace EPP minimalizuje tepelné ztráty a snižuje riziko kondenzace. Modulární návrh umožňuje postupné rozšíření a klasifikace PN 6 zajišťuje kompatibilitu s běžnými otopnými obvody. Účinnost systému závisí na správném rozměrování modulů a správné izolaci všech připojení.

Údržba a provoz

Pravidelná kontrola rozdělovače by měla zahrnovat kontrolu úniků na připojeních, ověření integrity tepelné izolace a zajištění, že všechny moduly pracují v rámci svých specifikací. V technických datech nejsou definovány žádné plánované intervaly údržby. Pokud některý modul ukazuje známky snížené výkonnosti, měl by být odpojen a prozkoumán na případné zablokování nebo opotřebení.

Nejčastější otázky

Může být PAW.MV4 připojen k hydraulickému oddělovači PAW.HD-DN 32?
Ano, rozdělovač je speciálně navržen k integraci s jednotkou PAW.HD-DN 32 pro hydraulické oddělení v systému.

Je možné přidat více než jeden rozšiřující modul k PAW.MV4?
Ano, systém umožňuje přidání jednoho modulu MV1 DN 32 k zvýšení počtu připojených modulů kotle.

Jaký je maximální počet modulů, které lze připojit k tomuto rozdělovači?
Přímo k PAW.MV4 lze připojit až čtyři moduly, s možností přidání jednoho dalšího modulu přes jednotku MV1.

Může být rozdělovač použit s ne-IVAR moduly kotle?
Ne, PAW.MV4 je speciálně navržen pro použití s moduly IVAR PAW.HEAT BLOC-DN 32 a není kompatibilní s jinými značkami nebo rozměry.
