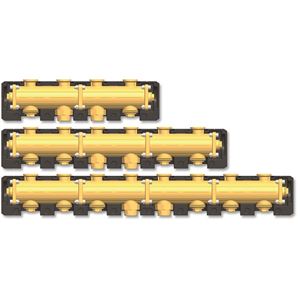

Horizontální rozdělovač - PAW.MV5 pro 5 modulů; DN 32
Kód: 3715Související produkty
Detailní popis produktu
Tento horizontální rozdělovač je klíčovou součástí modulárních otopných soustav, zejména těch využívajících více modulů kotle. Často se používá v obchodních a bytových budovách, kde je potřeba škálovatelná otopná kapacita. Rozdělovač umožňuje integraci až pěti modulů kotle, zajišťuje efektivní distribuci tepla a udržuje rovnováhu soustavy. Je vhodný pro použití s hydronickými soustavami, které vyžadují modulární rozšíření a přesné řízení průtoku.
Typické aplikace zahrnují vícepodlažní bytové domy, obchodní zákazníky a průmyslové instalace, kde se otopná potřeba mění a vyžaduje flexibilní návrh soustavy. Rozdělovač je instalován jako součást většího kotelového systému, který spojuje jednotlivé moduly s centrálním hydraulickým separátorem nebo distribučním systémem. Je zásadní pro zajištění rovnoměrného rozdělení zátěže a udržení účinnosti systému za různých provozních podmínek.
Technické parametry
| Materiál | Mosaz |
|---|---|
| Provozní teplota | +110 °C |
| Až do výkonu | 150 kW |
| Jmenovité tlakové zatížení | PN 6 |
| Kód | 3715 |
| Značka | IVAR |
Instalace a připojení
Rozdělovač je instalován v horizontální poloze, typicky v určeném strojovně nebo kotelnu. Připojuje se k jednotlivým modulům kotle a centrálnímu hydraulickému separátoru přes porty DN 32. Všechna připojení je třeba zkontrolovat na správné vyrovnání a těsnost, aby se zabránilo únikům. Typy závitů a rozměry připojení je třeba ověřit podle specifikací výrobce. Běžnou chybou je nesprávná orientace nebo nedbalé zajištění izolace, což může vést k tepelným ztrátám nebo kondenzaci.Kompatibilita a příslušenství
Tento rozdělovač je speciálně navržen pro použití s moduly kotle IVAR PAW.HEAT BLOC-DN 32 a hydraulickým separátorem PAW.HD-DN 32. Další moduly pro rozšíření, jako je MV1 DN 32, lze přidat, aby bylo možné zvýšit počet připojených modulů. Při objednávce zkontrolujte, zda jsou zahrnuty všechny potřebné moduly kotle, hydraulické separátory a izolační materiály, aby byla dokončena konfigurace systému.Technický pozadí pro projektanty
Rozdělovač funguje jako centrální rozdělovací bod, který umožňuje, aby více modulů kotle pracovalo nezávisle, přičemž udržuje rovnováhu systému. Konstrukce z mosazi nabízí vysokou odolnost proti korozi a odolnost v mokrém prostředí. Izolace EPP minimalizuje tepelné ztráty a zabrání kondenzaci na povrchu rozdělovače. Účinnost systému je ovlivněna správným rozměřením rozdělovače, počtem připojených modulů a celkovým hydraulickým návrhem systému.Služba a provoz
Pravidelné kontroly by měly zahrnovat ověření integrity izolace, zajištění, že všechna připojení jsou bezpečně utěsněná, a sledování případných známek koroze nebo úniků. V technických datech nejsou uvedeny žádné plánované intervaly údržby. Jakékoliv odchylky v provozních výkonech systému, jako je nerovnoměrná distribuce tepla nebo pokles tlaku, by měly být prozkoumány, aby byly identifikovány potenciální problémy s rozdělovačem nebo připojenými moduly.Nejčastější otázky
Může být PAW.MV5 připojen k hydraulickému separátoru?
Ano, rozdělovač je navržen k použití s hydraulickým separátorem PAW.HD-DN 32, aby byla zajištěna správná separace systému a řízení průtoku.
Je možné připojit více než pět modulů k tomuto rozdělovači?
Ano, další moduly lze připojit pomocí modulu MV1 DN 32, což umožní zvýšit celkový počet připojených modulů.
Jaká je maximální povolená teplota pro tento rozdělovač?
Maximální provozní teplota je +110 °C, což ho činí vhodným pro vodní oběhy s vysokou teplotou v otopných soustavách.
Může být tento rozdělovač použit s moduly kotle jiných značek?
Ne, je speciálně navržen pro moduly IVAR PAW.HEAT BLOC-DN 32 a nemusí být kompatibilní s vybavením jiných výrobců.
Doplňkové parametry
| Kategorie: | Příslušenství |
|---|---|
| Hmotnost: | 5.5 kg |
| EAN: | Lukas |
| Druh výrobku: | rozdělovač / sběrač |
| Jmenovitá světlost (DN): | DN 32 |
| Materiál: | mosaz |
| Do výkonu: | 150 kW |
| Jmenovitý tlak: | PN 6 |
| Materiál: | mosaz |
| Provozní teplota: | +110 °C |
| Posledná aktuálizacia ceny: | 25.11.2024 20:54:00 |
