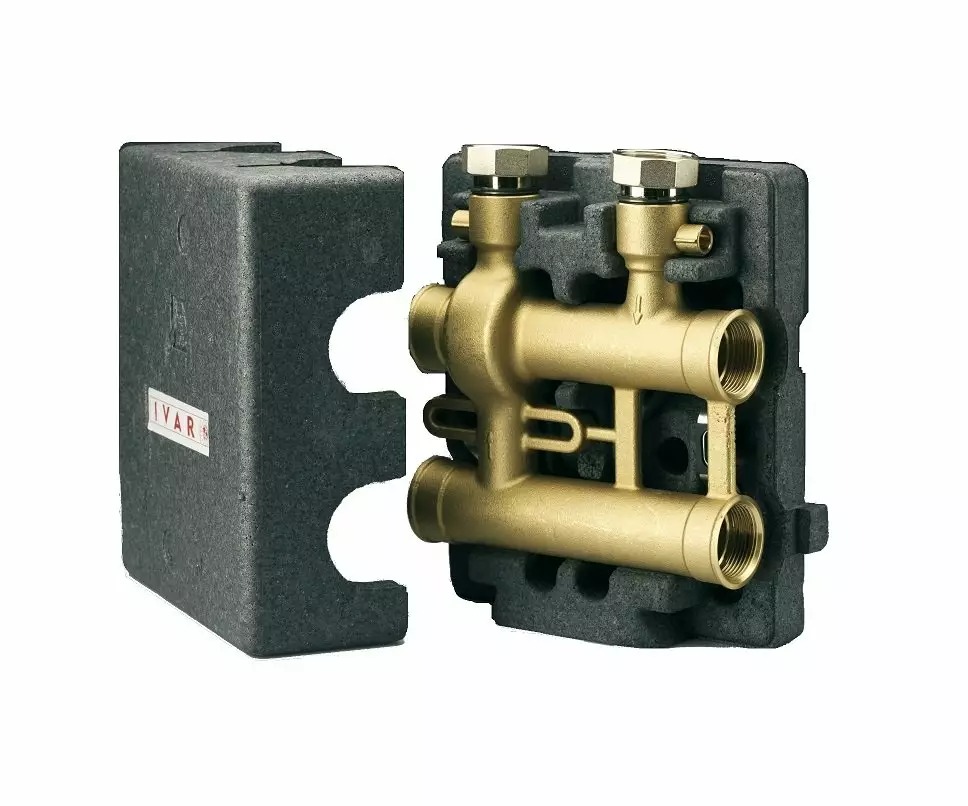

Horizontální distribuční rozdělovač - pro moduly kotle KS - 5/4 "Fx5/4 "F
Kód: 550630Související produkty
Detailní popis produktu
Tento horizontální distribuční rozdělovač se často používá v systémech s více moduly, kde omezené místo vyžaduje kompaktní a efektivní rozvrh. Instalatéři pracující v bytových nebo komerčních budovách často integrují takové rozdělovače do centrálních topných systémů pomocí modulárních kotelů. Tento návrh umožňuje vertikální uspořádání modulů kotlů směrem vzhůru nebo dolů, což usnadňuje flexibilní umístění v technických místnostech nebo výrobních prostorech. Rozdělovač zajišťuje bezpečné a netěsné spojení, přičemž udržuje tepelnou účinnost díky integrované izolaci.
Rozdělovač je vhodný pro systémy, které vyžadují paralelní spojení více modulů kotle. Podporuje konfigurace s proudem směrem vzhůru nebo dolů v závislosti na požadavcích systému a dostupném prostoru. Použití mosazi zajišťuje odolnost a odolnost proti korozi, což ho činí ideálním pro dlouhodobou provozní výdrž v mokrém prostředí. Integrovaná tepelná izolace minimalizuje ztráty tepla a zjednodušuje dodržování energetických standardů účinnosti.
Technické parametry
| Materiál | Mosaz CB753S |
|---|---|
| Pracovní teplota | +120 °C |
| Nominální tlak | PN 10 |
| Kód | 550630 |
| Značka | IVAR |
Montáž a připojení
Instalatéři by měli rozdělovač zarovnat vodorovně a vertikálně připojit moduly kotle pomocí vnitřního závitu 5/4" F. Všechna připojení je třeba zkontrolovat na těsnost pomocí vhodného momentového klíče pro mosazné závity. Běžné chyby při montáži zahrnují přetížení, které může poškodit mosazné závity, a nesprávnou orientaci rozdělovače vzhledem k modulům kotle. Ujistěte se, že tepelná izolace zůstává neporušená během manipulace, aby nedošlo ke snížení výkonu.
Kompatibilita a příslušenství
Tento rozdělovač je kompatibilní se svislým uspořádáním modulů IVAR.KS. Pro vodorovné propojení mezi rozdělovači je vyžadován otočný přechod IVAR.AC 606 N. Další komponenty, jako jsou těsnící kroužky a montážní závěsy, mohou být potřeba v závislosti na rozvrhu systému a místních předpisech. Vždy ověřte kompatibilitu s konkrétními modely modulů kotle, které používáte.
Technický pozadí pro projektanty
Rozdělovač funguje jako centrální spojovací bod pro distribuci ohřáté vody do jednotlivých modulů kotle. Jeho konstrukce z mosazi poskytuje dobrou tepelnou vodivost a konstrukční stabilitu. Dva integrované kulové kohouty umožňují izolaci okruhů pro údržbu nebo opravy. Tepelná izolace z polystyrenu (PS) zmenšuje ztráty tepla a udržuje konzistentní pracovní teploty ve všech modulech. Správné rozměry závisí na celkovém počtu modulů a očekávaném průtoku vody na okruh.
Služba a provoz
Doporučuje se pravidelné vizuální kontroly na známky opotřebení, netěsnosti nebo poškození izolace. Kulové kohouty by měly být pravidelně ovládány, aby byla zajištěna hladká funkce. Kromě rutinních kontrol nejsou stanoveny žádné plánované termíny pro údržbu. Jakékoliv potíže s rozdělovačem by měly být řešeny kvalifikovanými pracovníky pomocí originálních náhradních dílů.
Nejčastější otázky
Může být rozdělovač připojen k modulům kotle jiných značek než IVAR?
Je speciálně navržen pro moduly kotle IVAR.KS. Použití s jinými značkami může ovlivnit výkon a zrušit záruky.
Je tepelná izolace odstranitelná?
Izolace je součástí sestavy a není určena k odstranění za běžných podmínek. Jakékoliv poškození by mělo být opraveno výměnou poškozené části.
Může být rozdělovač orientován svisle místo vodorovně?
Ne, návrh určuje vodorovnou montáž pro správnou funkci a uspořádání vzhledem k modulům kotle.
Jsou ve výrobě zahrnuty všechny komponenty?
Ano, rozdělovač zahrnuje křížový rozdělovač, dva kulové kohouty, dva přechody a tepelnou izolaci, jak je popsáno.
Dokumenty ke stažení
Doplňkové parametry
| Kategorie: | Horizontální distribuční rozdělovač - pro kotlové moduly KS |
|---|---|
| Hmotnost: | 4.28 kg |
| Druh výrobku: | rozdělovač / sběrač |
| Rozměr závitu: | 5/4" |
| Typ připojení: | vnitřní závit |
| Materiál: | mosaz |
| Jmenovitý tlak: | PN 10 |
| Materiál: | mosaz CB753S |
| Provozní teplota: | +120 °C |
| Posledná aktuálizacia ceny: | 20.11.2024 10:16:03 |
