Hydraulický oddělovač - pro vodorovný distribuční rozdělovač - 5/4 palce Fx5/4 palce F
Kód: 550600Související produkty
Detailní popis produktu
Hydraulické oddělovače jsou základními komponenty moderních otopných soustav, zejména v instalacích, kde jsou k jednomu kotli nebo zdroji tepla připojeny více okruhů. Tato verze se často používá v bytových a komerčních budovách s vodorovnými distribučními rozdělovači. Zajišťuje vyvážené rozdělení průtoku a minimalizuje tepelné vrstvení. Instalatéři pracující na centrálních otopných soustavách s více zónami najdou tuto jednotku vhodnou pro integraci do kotelních okruhů, zejména při práci s systémy vyžadujícími tepelné oddělení mezi přívodní a odtokovou trubkou.
Správné rozměření a umístění oddělovače jsou kritické pro udržení účinnosti systému a prevenci problémů, jako je zachycení vzduchu nebo nerovnováha průtoku. Tato verze je navržena pro zpracování vysokých průtoků a je kompatibilní se standardními kotelními připojeními, což z ní dělá všestrannou volbu pro širokou škálu otopných aplikací.
Technické parametry
| Materiál | Mosaz CB653S |
|---|---|
| Prov. teplota | +120 °C |
| Maximální průtok | 4500 l/h |
| Jmenovitý tlak | PN 10 |
| Kód | 550600 |
| Značka | IVAR |
Montáž a připojení
Tento hydraulický oddělovač je připojen interním závitem 5/4 palce F na obou stranách – vstupní i výstupní. Interní závit umožňuje bezpečné a netěsné připojení pomocí standardních potrubních nástavců. Při montáži zajistěte, že jednotka je umístěna vodorovně a že směr průtoku odpovídá rozvrhu systému. Jednotka může být připojena k IVAR kotelním sestavám pomocí natočitelného vložku IVAR.AC 606 N, který umožňuje montáž z levé nebo pravé strany kotle. Běžnou chybou při montáži je nesprávná orientace vestavěných ventilů, což může vést k nesprávnému provozu automatického vzduchového kohoutu nebo tlakoměru. Vždy ověřte zarovnání všech komponent před zabezpečením jednotky.
Kompatibilita a příslušenství

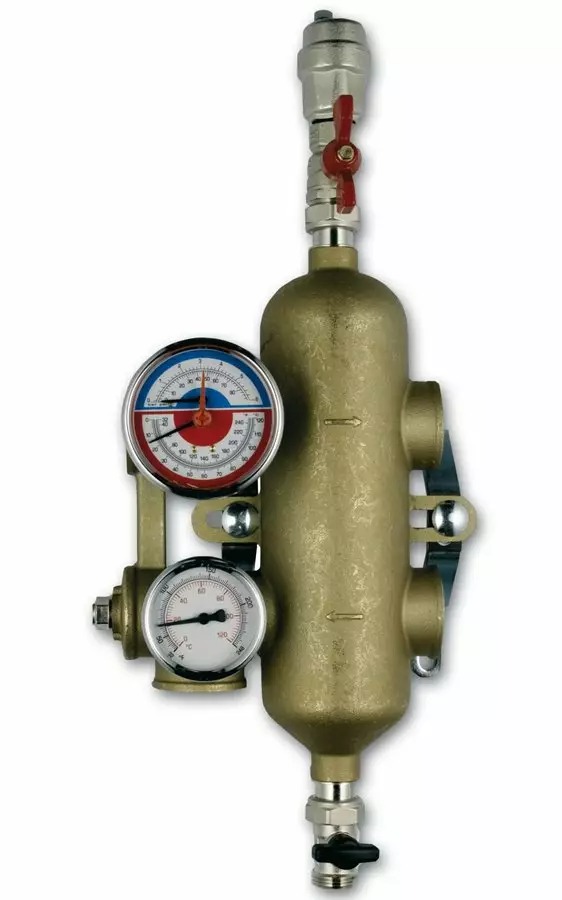

Tato verze je specificky navržena pro použití s IVAR kotelními sestavami a je kompatibilní se systémy, které používají natočitelný vložek IVAR.AC 606 N. Jednotka je dodávána kompletní sestavou, včetně těla oddělovače, odtokového/výplňového ventilu, automatického vzduchového kohoutu s kulovým kohoutem, teploměru, termotlakoměru a tepelné izolace. Pro standardní montáž nejsou potřeba žádné další komponenty. Pro systémy, které nepoužívají IVAR kotelní sestavy, zajistěte, že závitové připojení a klasifikace tlaku jsou kompatibilní s komponentami stávajícího systému.
Technický pozadí pro projektanty
Hydraulický oddělovač pracuje tím, že odděluje kotelní okruh od distribučního okruhu, minimalizuje tepelné krátkodobé spojení a zajišťuje rovnoměrné rozdělení tepla. Materiál mosaz CB653S poskytuje dobré odolnosti korozi a mechanickou pevnost, což z něj dělá vhodný materiál pro dlouhodobé použití v otopných systémech. Tepelná izolace PS zmenšuje tepelné ztráty a zabraňuje kondenzaci na vnější ploše. Design jednotky umožňuje integraci do systémů s více okruhy a její výkon je ovlivněn správným rozměřením oddělovače vzhledem k celkovému průtoku systému. Pro systémy s vyšším průtokem nebo více otopnými zdroji může být potřeba větší oddělovač.
Údržba a provoz
Doporučuje se pravidelná kontrola vestavěných ventilů a tlakoměru, aby byla zajištěna pokračující výkonnost systému. Automatický vzduchový kohout by měl být kontrolován na případné zablokování nebo opotřebení a odtokový/výplňový ventil by měl být otestován na správné fungování. V technické dokumentaci nejsou uvedena konkrétní intervaly údržby, ale pravidelné kontroly jsou doporučeny v systémech s vysokým využitím. Pokud je oddělovač zjištěn jako netěsný nebo nefunkční, měl by být odpojen a prohlédnut na poškození vnitřních komponent nebo připojení.
Nejčastější otázky
Může být tento oddělovač použit s ne-IVAR kotelními systémy?
Ano, pokud jsou závitové připojení a klasifikace tlaku kompatibilní s použitým kotelním systémem.
Je tepelná izolace odstranitelná pro údržbu?
Izolace je součástí dodané sestavy, ale může být odstraněna pro kontrolu nebo výměnu, pokud je to nutné.
Jaká je maximální povolená provozní teplota?
Oddělovač je klasifikován pro provozní teplotu až do +120 °C.
Může být jednotka nainstalována svisle?
Ne, jednotka je navržena pro vodorovnou montáž, aby byl zajištěn správný provoz vnitřních komponent.
Doplňkové parametry
| Kategorie: | Hydraulické oddělovače |
|---|---|
| Hmotnost: | 4.66 kg |
| Druh výrobku: | filtr / odlučovač nečistot |
| Rozměr závitu: | 5/4" |
| Typ připojení: | vnitřní závit |
| Materiál: | mosaz |
| Jmenovitý tlak: | PN 10 |
| Materiál: | mosaz CB653S |
| Maximální průtok: | 4500 l |
| Provozní teplota: | +120 °C |
