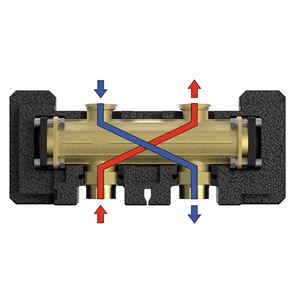

Hydraulický oddělovač - pro horizontální distribuční rozdělovač DN 20 - 2200l/hr

Detailní popis produktu

Hydraulické oddělovače jsou esenciálními komponenty v otopných soustavách, zejména v instalacích, kde jsou k jednomu kotlu nebo zdroji tepla připojeny více okruhů. Často se používají v bytových i komerčních budovách s komplexními vytápěcími rozvětveními. V takových systémech oddělovač zajišťuje vyvážené rozdělení průtoku a minimalizuje tepelnou vrstvení. Montéři pracující na systémech s rozdělovači často potřebují spolehlivý oddělovací bod mezi primárním a sekundárním okruhem. Tento model je specificky navržen pro integraci s horizontálními distribučními rozdělovači, kde podporuje efektivní přenos tepla a stabilitu systému.

Při správné instalaci oddělovač zmenšuje riziko krátkodobého okruhu a zlepšuje celkovou účinnost systému. Je zvláště užitečný v systémech s více výměníky tepla, jako jsou podlahová vytápění, otopná tělesa a tepelná čerpadla. Návrh umožňuje oddělení různých tokových cest, čímž se zajistí, že každý okruh dostane správné množství tepla a tlaku. To je zvláště důležité v větších budovách nebo systémech s více zónami, kde je potřeba přesného řízení.

Technické parametry

Instalace a připojení

Instalace oddělovače by měla být provedena podle pokynů výrobce. Zařízení se obvykle připojuje k primárnímu a sekundárnímu okruhu pomocí standardních potrubních spojek. Jmenovitý průměr portů je DN 20 a montér musí zajistit, že připojovací potrubí jsou správně dimenzovaná, aby byla zajištěna účinnost systému. Je důležité ověřit, že všechna připojení jsou bez úniku a bez poškození, před zahájením provozu systému.

Běžné chyby při instalaci zahrnují nesprávnou orientaci, špatné zarovnání potrubí a nedostatečné uvažování tepelné roztažnosti. Tyto problémy mohou vést ke snížení výkonu nebo selhání systému. Aby se tomu zabránilo, oddělovač by měl být nainstalován v stabilním prostoru s dostatečným místem pro údržbu a inspekci. Je také zásadní ověřit zarovnání vstupních a výstupních portů, aby byla zajištěna správná směr toku.

Kompatibilita a příslušenství

Tento model je navržen pro použití s horizontálními distribučními rozdělovači. Je kompatibilní se standardními otopnými soustavami a lze jej integrovat s různými typy zdrojů tepla, včetně kotlů a tepelných čerpadel. Pro kompletní instalaci mohou být potřeba další komponenty, jako jsou ventily, tlakové manometry a expanzní nádoby. Tyto by měly být vybrány podle konkrétních požadavků systému a doporučení výrobce.

Technický pozadí pro projektanty

Hydraulický oddělovač funguje tím, že vytváří fyzické i hydraulické oddělení mezi primárním a sekundárním okruhem. Tím brání přímému průtoku z kotle do návratové trubky, což může způsobit tepelné krátkodobé okruhy. Oddělovač umožňuje akumulaci vzduchu a nečistot, které lze odstranit pravidelnou údržbou. Materiał použitý při výrobě oddělovače je vybrán dle své odolnosti a odolnosti proti korozi, což zajišťuje dlouhodobý výkon v otopných systémech.

Účinnost oddělovače je ovlivněna faktory, jako je průtok, dimenze potrubí a tlak systému. Správná integrace do systémového rozvodu je zásadní pro zajištění, že oddělovač funguje podle očekávání. Projektanti by měli zvážit polohu oddělovače vzhledem k ostatním komponentám, jako jsou čerpadla a regulační ventily, aby optimalizovali výkon systému.

Údržba a provoz

Doporučuje se pravidelná kontrola oddělovače, aby bylo zajištěno, že funguje správně. Klíčové body kontroly zahrnují ověření integrity připojení, hledání známek koroze nebo opotřebení a zajištění, že tokové cesty jsou volné. Pokud systém obsahuje odvzdušňovací ventil, ten by měl být pravidelně používán k odstranění vzduchu a nečistot, které se mohou usazovat v oddělovači. Nejsou poskytovány konkrétní intervaly údržby pro tento model; údržba by však měla být prováděna podle doporučení výrobce.

Nejčastější otázky

Lze tento oddělovač použít s vertikálními rozdělovači?
Tento model je specificky navržen pro horizontální distribuční rozdělovače a není doporučován pro použití s vertikálními konfiguracemi.

Je kompatibilní s systémy na tepelná čerpadla?
Ano, oddělovač lze integrovat do systémů s tepelnými čerpadly, pokud je průtok a tlak systému v rámci stanovených limitů.

Jaký je maximální průtok podporovaný tímto modelem?
Oddělovač má maximální průtok 2200 l/h, což je důležité zohlednit při dimenzování systému.

Může být nainstalován do uzavřeného systému?
Ano, oddělovač je vhodný pro použití v uzavřených otopných systémech, pokud je instalace provedena podle pokynů výrobce.
