Hydraulický oddělovač - pro horizontální distribuční rozdělovač DN 25 - 1600 l/h

Detailní popis produktu

Hydraulické oddělovače jsou základní komponenty centrálních topných systémů, zejména v konfiguracích s distribučními rozdělovači. Často se používají v vícepokojových bytových budovách, obchodních objektech a průmyslových zařízeních, kde jsou potřeba více topných obvodů. Instalatéři pracující s těmito systémy často potřebují oddělit průtok mezi kotlem a distribučním rozdělovačem, aby zabránili tepelnému krátkodobému a zlepšili účinnost systému. Tato verze je specificky určena pro použití s horizontálními distribučními rozdělovači nebo pro samostatnou montáž na stěnu.

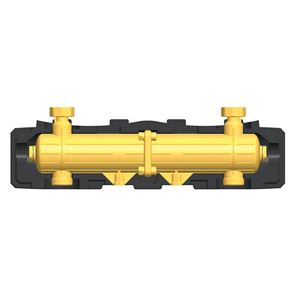

Model IVAR PAW.HD1600 je navržen k usnadnění tohoto oddělení tím, že umožňuje, aby primární obvod (strana kotle) pracoval nezávisle na sekundárních obvodech (výměníky). Tím zajišťuje vyvážené průtokové podmínky a snižuje riziko tlakových nerovnováh. Jednotka se obvykle instaluje buď přímo pod horizontální rozdělovač, nebo vertikálně na stěnu, v závislosti na rozložení systému a dostupném prostoru.

Technické parametry

Instalace a připojení

Před instalací zkontrolujte, zda je povrch montáže rovný a konstrukčně odolný. PAW.HD1600 je vybaven 6/4“ závitovými mužskými konci pro připojení k systému. Instalatéři by měli ověřit, že směr průtoku odpovídá pokynům výrobce, což je obvykle označeno šipkou na těle. Jednotka zahrnuje závitové víka a procházející misky pro zajištění připojení. Běžnou chybou při instalaci je nesprávná orientace, která může ovlivnit výkon oddělení průtoku. Vždy zkontrolujte utěsnění všech závitových spojů a ujistěte se, že tepelná izolace zůstává nepoškozená, aby se zabránilo tepelným ztrátám a kondenzaci.

Kompatibilita a příslušenství

Tato verze je kompatibilní s horizontálním distribučním rozdělovačem IVAR PAW.MV-DN 25. Pro samostatnou montáž lze jednotku namontovat nezávisle na stěnu. Balení zahrnuje tělo, tepelnou izolaci, víka a procházející misky. K základní instalaci nejsou potřeba žádné další příslušenství. Při použití spolu s rozdělovačem zajistěte, že rozdělovač a oddělovač jsou horizontálně zarovnány pro optimální výkon.

Technický pozadí pro projektanty

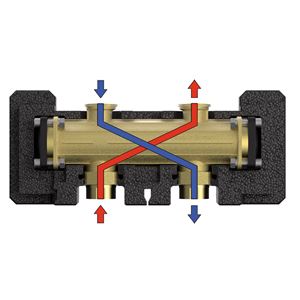

Hydraulické oddělovače fungují tím, že vytvářejí fyzický a hydraulický bariér mezi kotlem a distribučním rozdělovačem. Tím zabrání přímému průtoku z kotle do rozdělovače, a zajišťují, že vratná voda z výměníků projde nejprve oddělovačem. Mosazná konstrukce poskytuje odolnost a odolnost proti korozi, zatímco izolace EPP minimalizuje tepelné ztráty a zvyšuje energetickou účinnost. Design umožňuje pasivní míchání a vyvážení systému, což snižuje potřebu aktivních řízení. Účinnost oddělovače závisí na správném rozměrování a umístění vzhledem ke kotlu a rozdělovači.

Služba a provoz

Doporučujeme pravidelné vizuální kontroly na známky koroze, netěsností nebo poškození izolace. Kromě těchto kontrol není potřeba žádné plánované údržby. Ujistěte se, že všechny závitové spoje zůstávají utěsněné a tepelná izolace je nepoškozená. Pokud je oddělovač součástí většího systému, udržujte celý systém podle běžných servisních postupů pro topná zařízení.

Nejčastější otázky

Může být PAW.HD1600 připojen k vertikálnímu rozdělovači?
Ne, tato verze je specificky navržena pro horizontální distribuční rozdělovače. Vertikální konfigurace mohou vyžadovat jiné modely.

Je možné nainstalovat oddělovač bez rozdělovače?
Ano, jednotka může být namontována nezávisle na stěnu pro samostatné použití v systémech vyžadujících hydraulické oddělení.

Jaká je role zahrnuté tepelné izolace?
Izolace EPP pomáhá snížit tepelné ztráty z oddělovače a zabrání kondenzaci na vnější ploše v chladnějších prostředích.

Může být tento model použit v systémech s vyšším pracovním tlakem?
Ne, jednotka je klasifikována pouze pro PN 6. Překročení tohoto tlaku může způsobit poškození a ohrozit integritu systému.
