Hydraulický oddělovač - pro horizontální distribuční rozdělovač DN 25 - 3500 l/h - akce

Detailní popis produktu

Hydraulické oddělovače jsou základní komponenty moderních otopných soustav, zejména u těch, které využívají tepelná čerpadla nebo kotle spolu s distribučními rozdělovači. Zajišťují vyvážený průtok mezi primárním a sekundárním okruhem tím, že umožňují tepelnou stratifikaci a zmenšují efekt míchání. Tato jednotka se běžně používá v obytných i komerčních budovách s podlahovým vytápěním, otopnými tělesy nebo fan-coily připojenými přes horizontální distribuční rozdělovače. V takových konfiguracích oddělovač zabrání tepelnému krátkodobému spojení a zlepší celkovou účinnost systému.

Při instalaci pod horizontálním rozdělovačem PAW.HEAT BLOC V23 funguje tento oddělovač jako součást modulární jednotky pro distribuci tepla. Lze jej také samostatně montovat na stěny ve svislé nebo vodorovné poloze. Jeho kompaktní design a tepelná izolace z něj dělají vhodný prvek pro uzavřené strojovny nebo technické místnosti, kde je místo omezené. Mosazné tělo zajistí odolnost, zatímco izolace z EPP minimalizuje tepelné ztráty a snižuje riziko kondenzace v chladnějších prostorách.

Technické parametry

Materiál	Mosaz
Provozní teplota	+110 °C
Nominální tlak	PN 6
Obsahuje	tělo oddělovače, tepelnou izolaci, 2ks zátky a 2ks převlečných matic
Kód	34421
Značka	IVAR

Limit provozní teploty +110 °C umožňuje zařízení zvládnout oběh horké vody typický pro otopné aplikace. Klasifikace tlaku PN 6 ukazuje na vhodnost pro systémy s nízkým tlakem, což je běžné pro většinu domácích a malých komerčních systémů. Zahrnutí dvou zátek a dvou převlečných matic usnadňuje uzavření a připojení při uvedení do provozu nebo údržbě. Izolace z EPP poskytuje efektivní tepelnou ochranu, zmenšuje energetické ztráty a zajišťuje soulad s normami pro izolaci výkonových systémů budov.

Instalace a připojení

K instalaci umístěte jednotku vodorovně pod kompatibilní horizontální rozdělovač PAW.HEAT BLOC V23 nebo ji montujte svisle nebo vodorovně na stěnu. Ujistěte se, že všechna připojení jsou správně zarovnaná a těsná pomocí dodaných zátek a převlečných matic. Závitová připojení vyžadují vhodný těsnicí pásek nebo těsnicí pasta, aby se zabránilo únikům. Po montáži zkontrolujte, zda izolace není poškozená. Běžnou chybou je nesprávná orientace těsnění zátek, což může vést k únikům nebo nízkému tepelnému výkonu. Vždy ověřte, že jednotka je vodorovná a pevně upevněná, aby se zabránilo napětí na připojeních během provozu.

Kompatibilita a příslušenství

Tento oddělovač je navržen k použití s horizontálním rozdělovačem PAW.HEAT BLOC V23. Pro přímé připojení k tomuto rozdělovači je nutné objednat samostatně dva další adaptéry (kód 548600). Mosazné tělo zajišťuje kompatibilitu s měděnými a ocelovými potrubími běžně používanými v otopných systémech. Při kombinaci s dalšími komponenty, jako jsou oběhová čerpadla nebo expanzní nádoby, ujistěte se, že tlak a teplotní limity systému odpovídají specifikacím oddělovače. Pro tento produkt nejsou k dispozici žádné alternativní modely nebo varianty.

Technický pozadí pro projektanty

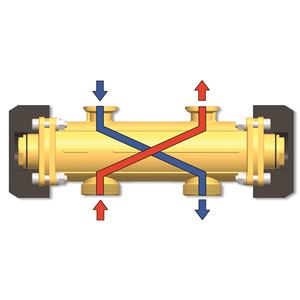

Princip fungování vychází z oddělení proudů kapaliny na základě rozdílů v hustotě způsobených teplotními gradienty. Mosazné tělo efektivně vodí teplo, což pomáhá rychlé stratifikaci, zatímco izolace z EPP udržuje tepelnou stabilitu. Jednotka se integruje bez problémů do uzavřených otopných systémů, pokud jsou primární a sekundární okruhy správně rozměrovány. Dlouhodobá účinnost závisí na správném rozměrování, integrity izolace a na absenci vzduchových bublin nebo blokád uvnitř systému. Nesprávná instalace nebo nedostatečně rozměrované potrubí může postupně snížit účinnost oddělovače.

Údržba a provoz

Pravidelné kontroly by měly zahrnovat ověření integrity tepelné izolace a zajištění, že všechna závitová připojení zůstávají netěsná. Kromě těchto vizuálních kontrol není potřeba žádná plánovaná údržba. Při uvedení do provozu potvrďte, že je oddělovač správně umístěn a že jsou všechna těsnění nepoškozená. Vyhněte se vystavení jednotky tlakům vyšším než PN 6 nebo teplotám nad +110 °C, protože to může způsobit deformaci nebo selhání izolace.

Nejčastější otázky

Lze tento oddělovač použít s vertikálním rozdělovačem?
Ne, je specificky navržen pro horizontální distribuční rozdělovače. Vertikální konfigurace vyžaduje jiné způsob montáže nebo samostatný model.

Je zahrnuta tepelná izolace?
Ano, jednotka má zabudovanou izolaci z EPP, která zmenšuje tepelné ztráty a zabrání kondenzaci.

Jaké adaptéry jsou potřeba pro připojení k rozdělovači PAW.HEAT BLOC V23?
Pro přímé připojení k rozdělovači jsou potřeba dva adaptéry (kód 548600).

Lze jednotku namontovat na stěnu?
Ano, lze ji namontovat svisle nebo vodorovně na stěnu, pokud není použita společně s rozdělovačem.
