Hydraulický oddělovač - pro vodorovný distribuční rozdělovač DN 32 - 4800 l/h

Detailní popis produktu

Hydraulické oddělovače jsou základními komponentami v hydronických topných soustavách, zejména v instalacích, kde více okruhů musí pracovat nezávisle bez rušení. Tato verze se často používá v bytových i komerčních budovách s centrálními topnými soustavami, které využívají distribuci prostřednictvím rozdělovačů. Instalatéři pracující s podlahovým vytápěním, podlahovým topením nebo víceoběhovými systémy najdou tuto jednotku vhodnou pro zajištění vyváženého průtoku a tepelné účinnosti. Jednotka je navržena k integraci s vodorovnými distribučními rozdělovači nebo pro samostatnou montáž na stěnu ve svislé nebo vodorovné poloze.

Při správné instalaci oddělovač zabrání tepelnému krátkodobému spojení a zajišťuje, že každý okruh dostane správný průtok. Je zvlášť vhodný pro systémy s různými zátěžovými profily, jako jsou systémy s tepelnými čerpadly, solární integrací nebo více zóny s různými nastaveními. Konstrukce z mosazi a tepelná izolace EPP zajišťují odolnost a tepelnou stabilitu v prostředí s vysokou teplotou.

Technické parametry

Materiál	Mosaz
Provozní teplota	+110 °C
Jmenovitý průměr	DN 32
Jmenovitý tlak	PN 6
Kód	37421
Značka	IVAR

Jmenovitý průměr DN 32 definuje vnitřní průtokovou cestu a je klíčovým faktorem při určování kapacity oddělovače a jeho kompatibility s ostatními komponenty systému. Maximální provozní teplota +110 °C znamená, že je vhodný pro použití v topných systémech s vysokou teplotou, jako jsou systémy s kondenzačními kotli nebo tepelnými čerpadly s vyššími návratovými teplotami. Jmenovitý tlak PN 6 zajišťuje, že jednotka dokáže zvládnout typické tlaky v uzavřených topných systémech bez deformace nebo úniku.

Instalace a připojení

Hydraulický oddělovač se připojuje pomocí kombinace závitových spojek s vnitřním a vnějším závitem. Hlavní vstupy a výstupy jsou 5/4“ vnitřní a 2“ vnější závit, s dalšími dvěma 1/2“ vnitřními závity na přední straně pro pomocná připojení. Tyto porty se obvykle používají pro připojení expanzních nádrží, tlakových měr nebo jiných měřicích zařízení. Při instalaci zajistěte, že jednotka je namontována v místě, které umožňuje přístup ke všem portům, a že směr průtoku odpovídá rozvrhu systému. Běžné chyby při instalaci zahrnují nesprávnou orientaci, což může vést k nerovnováze průtoku, a nedostatečné utažení všech spojek, což může vést k únikům nebo ztrátě tlaku.

Kompatibilita a příslušenství

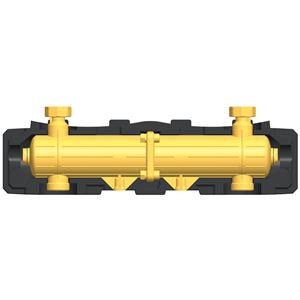

Tato verze je specificky navržena k použití s vodorovným distribučním rozdělovačem PAW.MV-DN 32. Je vhodná také pro samostatnou montáž na stěnu ve svislé nebo vodorovné poloze. Balení zahrnuje tělo oddělovače, tepelnou izolaci, zátky a procházející matice. K základní instalaci nejsou potřeba žádná další příslušenství, ale instalatéři mohou podle konfigurace systému potřebovat získat kompatibilní spojky nebo ventily. Související produkty zahrnují sady rozdělovačů a expanzní nádrže, které nejsou součástí standardního balení.

Technický pozadí pro projektanty

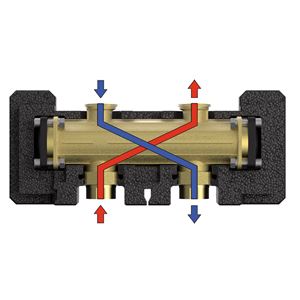

Pracovní princip hydraulického oddělovače je založen na oddělení průtokových cest, aby se zabránilo smíšení tepla mezi okruhy. Mosazné tělo zajišťuje dobrou tepelnou vodivost a odolnost proti korozi, zatímco izolace EPP minimalizuje tepelné ztráty a udržuje stabilní vnitřní teploty. Jednotka se integruje do systému připojením mezi kotlem nebo zdrojem tepla a distribučním rozdělovačem. Účinnost a životnost oddělovače závisí na správném rozměření, správné instalaci a na absenci nadměrného množství částic ve vodě systému. Pravidelná údržba filtrů a oběhových čerpadel systému přispívá k dlouhodobému výkonu oddělovače.

Služba a provoz

Pro tuto verzi nejsou stanoveny konkrétní intervaly údržby. Pravidelné kontroly by měly zahrnovat ověření integrity všech spojek a zajištění, že tepelná izolace zůstává neporušená. Pokud systém zažije neočekávané tlakové kolísání nebo nerovnováhu průtoku, oddělovač by měl být prohlédnut na případné zablokování nebo opotřebení. Mosazná konstrukce je od přírody odolná a nevyžaduje častou výměnu, pokud není vystavena extrémním podmínkám nebo špatné instalaci.

Nejčastější otázky

Může být PAW.HD4800 připojen k svislému rozdělovači?
Ano, jednotka může být namontována samostatně na stěnu ve svislé nebo vodorovné poloze, pokud jsou správně zarovnány rozměry připojení a směr průtoku.

Je možné odstranit tepelnou izolaci pro kontrolu?
Izolace EPP je součástí návrhu jednotky a není určena k odstranění. Jakákoli kontrola nebo údržba by měla být provedena prostřednictvím přístupných portů a připojení.

Může být tento oddělovač použit v systémech s tepelným čerpadlem?
Ano, provozní teplota +110 °C a jmenovitý tlak PN 6 z něj dělají vhodný pro použití v systémech s tepelným čerpadlem, zejména v těch s vysokými návratovými teplotami.

Jaká je maximální průtočnost tohoto modelu?
Model je schopen průtoku až 4800 l/h, což ho činí vhodným pro střední až velké hydronické systémy s více okruhy.
