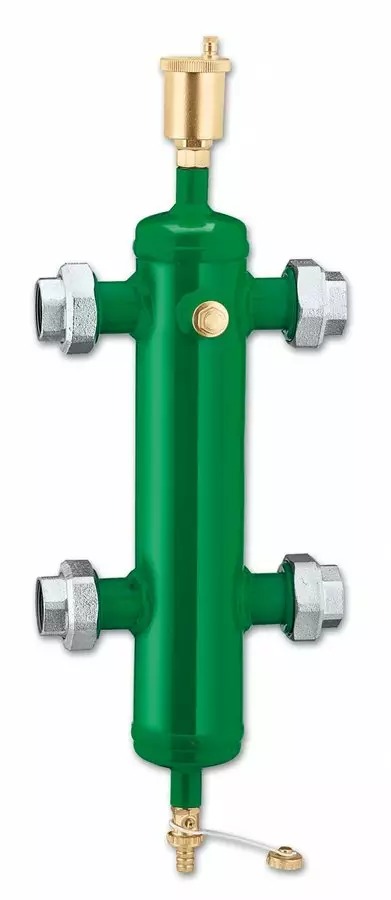

Hydraulický tlakový vyvažovač - 5/4 palce; 4000l/h

Detailní popis produktu

Hydraulické tlakové vyvažovače jsou nezbytné v víceoběhových otopných soustavách, kde mohou vznikat rozdíly v tlaku mezi okruhy. Tyto zařízení pomáhají udržovat stabilní průtokové podmínky a zabránit přetížení komponent, jako jsou čerpadla a otopná tělesa. Používají se běžně v bytových, komerčních a průmyslových budovách s centrálními otopnými soustavami, zejména v větších instalacích s více zónami nebo okruhy. Instalatéři pracující na optimalizaci, rekonstrukci nebo uvedení do provozu narazí na tato zařízení jak v novostavbách, tak v rekonstruovaných projektech.

Správná montáž a rozměrování jsou kritická pro zajištění efektivní funkce zařízení. Vyvažovač musí být umístěn v místě, které umožňuje snadný přístup k vestavěným ventilům a zaručuje správné průtokové vlastnosti. Rozměr připojení 5/4 palce je vhodný pro střední a velké systémy, což jej činí ideálním pro aplikace vyžadující vysoké průtoky. Systém musí být navržen tak, aby zahrnoval tepelné a mechanické vlastnosti zařízení, aby se minimalizovaly problémy s výkonem.

Technické parametry

Pracovní teplota	+110 °C
Jmenovitý tlak	PN 10
Kód	548007
Značka	IVAR

Jmenovitý tlak PN 10 označuje maximální povolený tlak za normálních provozních podmínek. Maximální pracovní teplota +110°C určuje horní mez médií, jako je voda nebo směsi glykolu. Tyto parametry jsou klíčové pro výběr správného zařízení pro daný systém, což zajišťuje kompatibilitu s existujícími potrubími, čerpadly a zdroji tepla.

Montáž a připojení

Montážní proces zahrnuje upevnění zařízení na určené místo pomocí dodaného spojovacího šroubení. Připojení 5/4 palce vyžaduje vhodná potrubní příslušenství a přípravu závitů. Ujistěte se, že zařízení je namontováno vodorovně, aby byla zajištěna správná funkce vnitřních komponent. Před uvedením do provozu zkontrolujte, že všechna připojení jsou netěsná a že ventily jsou ve svých výchozích pozicích. Běžné chyby zahrnují nesprávnou orientaci, nedbalé zarovnání směru průtoku a opomenutí odstranit vzduch z systému po montáži.

Kompatibilita a příslušenství

Tento hydraulický tlakový vyvažovač je kompatibilní se standardními otopnými systémy pracujícími s vodními médi. Často se integruje s oběhovými čerpadly, expanzními nádoby a regulačními ventily. Sada obsahuje všechny potřebné komponenty pro okamžitou montáž, jako je tělo, odtokový/vypouštěcí ventil, automatický vzduchový ventil, spojovací šroubení a tepelná izolace. Další příslušenství může zahrnovat potrubní příslušenství, těsnicí materiály a montážní konzoly v závislosti na konkrétním návrhu systému.

Technický pozadí pro projektanty

Hydraulický tlakový vyvažovač funguje tak, že vyrovnává rozdíly v tlaku mezi paralelními okruhy v systému. Využívá vnitřní membránový mechanismus k regulaci průtoku a udržování stability. Tělo je vyrobeno z epoxidově natřené oceli s povrchovou úpravou pro odolnost proti korozi. Návrh umožňuje integraci jak do uzavřených, tak otevřených systémů, poskytuje-li médium a provozní podmínky zůstávají v rámci stanovených mezí. Dlouhodobý výkon závisí na kvalitě montáže, pravidelné údržbě a dodržování pokynů výrobce pro provoz.

Služba a provoz

Pravidelné kontroly by měly zahrnovat kontrolu zařízení na netěsnosti, ověření funkce automatického vzduchového ventilu a zajištění, že odtokový/vypouštěcí ventil funguje správně. V poskytnutých informacích nejsou definovány konkrétní intervaly údržby, ale jakákoli odchylka v provozních vlastnostech systému by měla vést k inspekci. Tepelná izolace zahrnutá ve sadě zlepšuje celkovou účinnost systému tím, že snižuje tepelné ztráty. Jakékoliv známky opotřebení nebo poruchy by měly být řešeny okamžitě, aby se zabránilo nerovnováze systému.

Nejčastější otázky

Může být hydraulický tlakový vyvažovač připojen k systému s oběhovým čerpadlem?
Ano, je navržen k provozu s oběhovými čerpadly jako součást vyvážené otopné soustavy. Ujistěte se, že průtoková a tlaková nastavení čerpadla jsou kompatibilní se specifikacemi zařízení.

Je možné namontovat vyvažovač svisle?
Ne, zařízení musí být namontováno vodorovně, aby byla zajištěna správná funkce vnitřních komponent a efektivní odvzdušnění a regulace průtoku.

Označuje sada všechny potřebné komponenty pro montáž?
Ano, sada obsahuje tělo oddělovače, odtokový/vypouštěcí ventil, automatický vzduchový ventil, spojovací šroubení a tepelnou izolaci. Podle konfigurace systému mohou být potřeba další potrubní příslušenství a těsnicí materiály.

Jaká je maximální teplota, kterou zařízení vydrží?
Maximální pracovní teplota je +110°C. Překročení této mez může ovlivnit výkon a integritu zařízení.
