JETINOX 102 T Čerpadlo s vlastním nasáváním

Detailní popis produktu

Čerpadlo s vlastním nasáváním JETINOX 102 T se často používá v otopných a sanitárních systémech bytových i komerčních budov, kde je vyžadováno spolehlivé přečerpávání vody. Je instalováno v systémech, kde musí čerpadlo pracovat bez konstantního zásobování vodou na nasávací trubce, například v systémech s přerušovaným provozem nebo kde je zdroj vody pod úrovní čerpadla. Tato verze je zvláště vhodná pro instalace, kde je čerpaná média čistá a chemicky neutrální, bez abrazivních nebo krystalizačních složek. Často se používá v aplikacích jako je oběh v otopných systémech, zvýšení tlaku vody v sanitárních systémech a v zavlažovacích systémech, kde je čistota vody zásadní.

Jeho kompaktní design a schopnost vlastního nasávání umožňuje jeho instalaci i v omezeném prostoru, například pod kuchyňskými dříkama, v technických místnostech nebo v prostorách pro technické vybavení budov. Čerpadlo je navrženo k provozu v prostředí s okolními teplotami vhodnými pro běžné elektrické zařízení a je postaveno tak, aby se integrovalo do systémů s minimální potřebou údržby a dlouhou životností. Čerpadlo není určeno pro použití s agresivními nebo viskózními médii a musí být instalováno podle technických specifikací výrobce, aby byl zajištěn bezpečný a efektivní provoz.

Technické parametry

Kód	60179395
Značka	IVAR

Čerpadlo má průtokový rozsah od 0,4 do 10,5 m³/h a maximální výšku 62 m. Pracovní tlak je až 8 bar (800 kPa) a provozní teplotní rozsah je od 0 °C do 35 °C pro domácí použití a až do 40 °C pro ostatní aplikace. Tyto parametry jsou zásadní pro určení vhodnosti čerpadla pro konkrétní instalaci, zejména vzhledem k požadavkům systému a hydraulickému vyvážení. Čerpadlo je k dispozici v jednofázové i třífázové verzi s různými třídami ochrany a izolace, aby vyhovovalo různým elektrickým prostředím.

Instalace a připojení

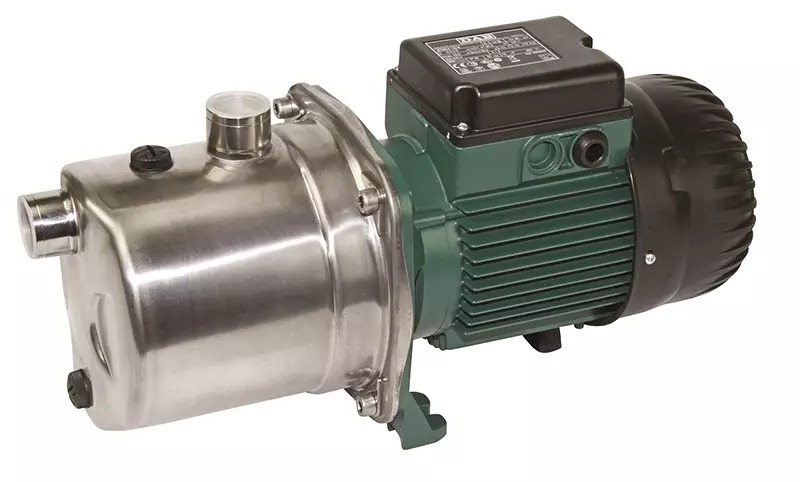

Instalace čerpadla JETINOX 102 T vyžaduje pečlivou pozornost k nasávací a výtlačné trubce. Čerpadlo musí být připojeno vhodnými rozměry potrubí a přípojkami, aby bylo zajištěno bezpečné a netěsné připojení. Tělo čerpadla je vyrobeno z nerezové oceli, což poskytuje odolnost proti korozi a způsobuje, že je vhodné pro použití s neagresivní vodou. Motor je uzavřený a chlazený vnějším větráním a čerpadlo je vybaveno vestavěnou tepelnou ochranou pro jednofázovou verzi. Při instalaci je důležité zajistit, aby bylo čerpadlo umístěno tak, že nasávací trubka je co nejkratší a bez vzduchových bublin. Čerpadlo musí být namontováno na stabilní, tlumenou základnu, aby se zabránilo mechanickému namáhání. Běžné chyby při instalaci zahrnují nesprávnou orientaci čerpadla, nedostatečné upevnění montáže a špatné zarovnání potrubí, což může vést ke snížení účinnosti a předčasnému opotřebení.

Kompatibilita a příslušenství

Čerpadlo JETINOX 102 T je kompatibilní se standardními sanitárními a otopnými systémy, které používají čistou vodu. Je obvykle připojeno k elektrickým systémům prostřednictvím jednofázového nebo třífázového napájení v závislosti na vybrané verzi. Pro jednofázové modely je zahrnut kondenzátor a tepelná ochrana, zatímco třífázové verze vyžadují vnější ochranu proti přetížení. Čerpadlo není navrženo k provozu s agresivními nebo viskózními médii a musí být používáno spolu s vhodnými filtry a síty, aby se zabránilo poškození částicemi. Pro základní provoz není potřeba žádné konkrétní příslušenství, ale doporučuje se nainstalovat tlakový manometr a zpětný ventil v systému, aby bylo možné sledovat výkon a zabránit návratu vody.

Technický popis pro projektanty

Čerpadlo JETINOX 102 T pracuje pomocí mechanismu vlastního nasávání, který umožňuje nasát vodu do čerpadlové komory i tehdy, je-li nasávací trubka původně prázdná. Toto se dosahuje prostřednictvím vnitřního ejektoru a multifunkčního čerpadla, které vytváří vaku, aby zahájilo proudění. Nerezové tělo poskytuje odolnost proti korozi a způsobuje, že je vhodné pro dlouhodobé použití v prostředí s čistou vodou. Motor je uzavřený asynchronní typ, chlazený vnějším větráním, a je chráněn proti prachu a vniknutí vody s IP44. Izolační třída F zajišťuje, že motor může pracovat při vyšších teplotách bez degradace. Čerpadlo je navrženo k integraci do systémů se standardními elektrickými a hydraulickými konfiguracemi a jeho výkon je ovlivněn faktory jako je viskozita čerpaného média, přítomnost vzduchu v nasávací trubce a celkový systémový tlak.

Údržba a provoz

Doporučuje se pravidelné prohlídky čerpadla, aby byl zajištěn trvalý výkon a aby byly včas identifikovány potenciální problémy. Čerpadlo nevyžaduje častou údržbu, ale důležité je kontrolovat příznaky opotřebení, jako jsou netěsnosti, neobvyklé hluky nebo snížený průtok. Tepelná ochrana v jednofázové verzi pomáhá předcházet přehřátí, ale čerpadlo by stále mělo být sledováno při neobvyklém provozu. Motor by měl být čistý a bez prachu a elektrické připojení by mělo být kontrolováno na známky koroze nebo uvolnění. Nejsou poskytovány konkrétní intervaly údržby, ale doporučuje se sledovat pokyny výrobce pro trvalou spolehlivost.

Nejčastější otázky

Může být čerpadlo JETINOX 102 T použito s vodou obsahující zavěšené částice?
Ne, čerpadlo je navrženo pouze pro čistou vodu. Zavěšené částice mohou způsobit opotřebení a snížit životnost čerpadla.

Je čerpadlo vhodné pro nepřetržitý provoz?
Ano, čerpadlo je navrženo pro nepřetržitý provoz, pokud je správně instalováno a čerpané médium zůstává v rámci specifikovaných parametrů.

Jaká je maximální teplota, kterou čerpadlo může zvládnout?
Pro domácí použití je maximální teplota 35 °C. Pro ostatní aplikace je limit 40 °C.

Může být čerpadlo nainstalováno ve svislé poloze?
Ano, ale čerpadlo musí být namontováno na stabilní základnu a nasávací a výtlačné trubky musí být správně zarovnány, aby se zabránilo vibracím a netěsnostem.
