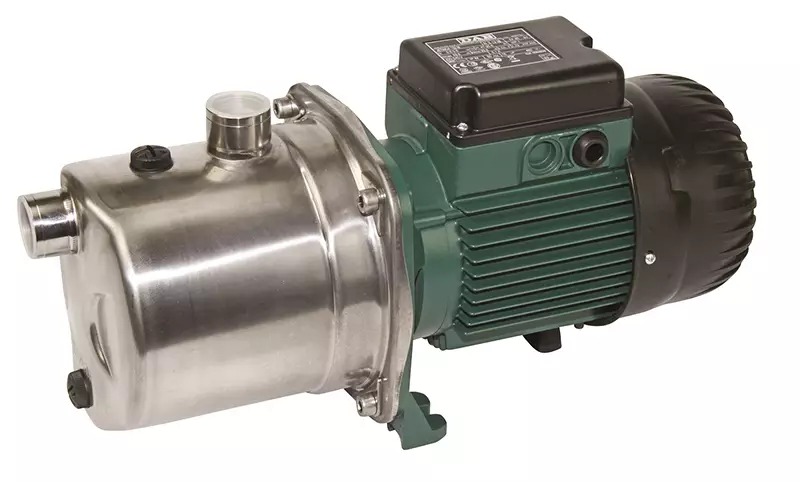

JETINOX 112 T samočerpající čerpadlo

Detailní popis produktu

Samočerpající čerpadla jsou nezbytná v instalacích, kde výška nasávání překračuje schopnost čerpadla nasát kapalinu bez podpory. Čerpadlo JETINOX 112 T se často používá v otopných systémech rodinných i komerčních budov, zavlažování a vodovodních okruzech, kde je vyžadována spolehlivá a nepřetržená činnost. Je zvláště vhodné pro systémy s vysokou výškou vodního sloupce nebo pro provoz s přerušením a suchým startem. Montážní firmy pracující v oblasti sanitární techniky, zavlažování a klimatizace budou mít výhodu z jeho samočerpající schopnosti a odolnosti proti korozi.

Jeho tělo z nerezové oceli zajišťuje kompatibilitu s neagresivními kapalinami a poskytuje odolnost v prostředích, kde je chemická expozice důležitá. Čerpadlo je navrženo pro integraci do uzavřených systémů i otevřených nádrží, pokud kapalina splňuje stanovené kritéria. Není vhodné pro abrazivní nebo viskózní média a musí být instalováno s vhodnou svislostí a podporou, aby se minimalizovalo mechanické namáhání.

Technické parametry

Kód	60179416
Značka	IVAR

Čerpadlo pracuje v rozsahu průtoku 0,4 až 10,5 m³/h a může generovat výšku vodního sloupce až 62 m. Maximální pracovní tlak je 8 bar (800 kPa) a rozsah teplot kapaliny je od 0 °C do 35 °C pro domácí použití a až do 40 °C pro ostatní aplikace. Tyto parametry jsou klíčové pro projektanty při určování požadované kapacity čerpadla a zajištění kompatibility s hydraulickým okruhem. Klasifikace IP44 zajišťuje ochranu proti prachu a stříkající vodě, zatímco IP55 terminálová krabice (pro jednofázové verze) poskytuje další ochranu proti prachu a pronikání vody.

Instalace a připojení

Čerpadlo JETINOX 112 T vyžaduje pevné upevnění na tuhé základy, aby se zabránilo vibracím a nesrovnalostem. Nasávací a výtlačné přípojky musí být zarovnány s potrubím systému pomocí vhodných závitových typů a způsobů těsnění. Čerpadlo je vybaveno zabudovanou tepelnou ochranou pro jednofázové motory, ale trojfázové verze vyžadují externí ochranu proti přetížení. Během instalace je důležité zkontrolovat zarovnání čerpadla s motorem a zajistit, že nasávací potrubí je bez vzduchových bublin. Běžné chyby při instalaci zahrnují nesprávné rozměry potrubí, nedostatečnou podporu a nedostatek nezpětného ventilu na výtlačné straně, aby se zabránilo návratu kapaliny.

Kompatibilita a příslušenství

Čerpadlo je kompatibilní se systémy, které používají neagresivní, neviskózní a nekrystalizující kapaliny. Pro trojfázové verze musí být použito vhodné ochranné zařízení pro motor. Příslušenství, jako jsou tlakové manometry, síty a nezpětné ventily, jsou obvykle potřeba pro plnou funkčnost systému. Pro tuto verzi nejsou uvedeny žádné související produkty.

Technický pozadí pro projektanty

Čerpadlo JETINOX 112 T pracuje pomocí jediného vícestupňového lopatkového kola a integrovaného ejektoru, který mu umožňuje samočerpání vytvářením vakuu v nasávacím potrubí. Tělo z nerezové oceli poskytuje odolnost proti korozi a zajišťuje dlouhodobou spolehlivost v prostředích s mírnou chemickou expozicí. Uzavřený asynchronní motor je chlazen vnějším větráním a tepelná ochrana brání přehřátí u jednofázových modelů. Výkon čerpadla je ovlivněn viskozitou a teplotou kapaliny, stejně jako přítomností vzduchu v nasávacím potrubí. Správné navržení systému musí zohlednit tyto faktory, aby se zajistila stabilní činnost a zabránilo předčasnému opotřebení.

Údržba a provoz

Pravidelná údržba zahrnuje kontrolování tepelné ochrany motoru, kontrolu těsnění na úniky a zajištění, že čerpadlo je bez zácp. Čerpadlo by mělo být provozováno v rámci stanovených rozsahů teplot a tlaků, aby se minimalizovalo mechanické namáhání. V přehledu nejsou uvedena žádná konkrétní období údržby.

Nejčastější otázky

Může být čerpadlo JETINOX 112 T použito s agresivními kapalinami?
Ne, čerpadlo je navrženo pouze pro neagresivní, neviskózní a nekrystalizující kapaliny. Použití s agresivními médii může způsobit degradaci materiálu a zkrátit životnost.

Je čerpadlo vhodné pro suchý provoz?
Ano, čerpadlo má samočerpající schopnosti a může zvládnout suchý start, pokud je nasávací potrubí správně těsněné a systém je navržen tak, aby umožnil opětovné samočerpání.

Jaká je maximální teplota, kterou čerpadlo může zvládnout?
Pro domácí použití je maximální teplota kapaliny 35 °C. Pro ostatní aplikace může zvládnout až 40 °C.

Je třeba na čerpadlo nainstalovat nezpětný ventil?
Ano, nezpětný ventil by měl být nainstalován na výtlačné straně, aby se zabránilo návratu kapaliny a ochránilo čerpadlo před tlakovými nárazy při vypnutí systému.
