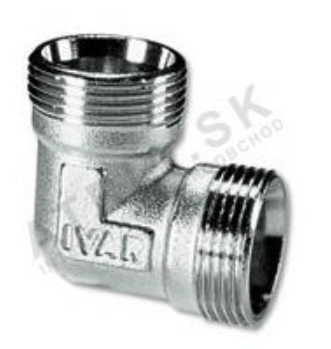

Koleno, EC x EC IVAR.RR 4710 N

Detailní popis produktu

Toto koleno z mosazi s niklovým povlakem se běžně používá v centrálním vytápění, dodávce teplé vody a průmyslových systémech kapalin, kde jsou vyžadovány spolehlivé spoje za středního tepelného namáhání. Často se vyskytuje v bytových, komerčních a lehkopřemyslových budovách. Montéři ho často používají v uzavřených oběhových okruzích a v aplikacích s podlahovým vytápěním, kde se preferují závitové spoje kvůli jejich jednoduché montáži a demontáži při údržbě.

Sestava je navržena pro použití v systémech pracujících s nominálními tlaky až do PN 10 a teplotami až do +120°C. Je vhodná pro spojování měděných nebo ocelových potrubí v hydronických otopných systémech. Niklový povlak zajišťuje odolnost proti korozi a opotřebení, což z ní dělá ideální volbu pro prostředí s agresivní chemií vody nebo častým tepelným cykly.

Technické parametry

Materiál	mosaz CW617N s niklovým povlakem
Prov. teplota	+120 °C
Nominální tlak	PN 10
Hmotnost	0,074 kg
Kód	500098
Značka	IVAR

Horní mez provozní teploty +120°C a nominální tlak PN 10 definují podmínky, za kterých může být koleno bezpečně integrováno do systému. Tyto hodnoty pomáhají při správném výběru sestav podle požadavků na návrh systému, jako jsou průtok, průměr potrubí a tepelná zátěž. Specifikace materiálu, mosaz CW617N, potvrzuje její mechanickou pevnost a odolnost proti tepelnému roztažení.

Montáž a spojení

Toto koleno má dva závitové konce Eurocone (EK), které jsou kompatibilní se standardními metrickými kuželovými závity potrubí. Před montáží zajistěte, že spojovací závity jsou čisté a bez trhlin. Naneste vhodný těsnicí prostředek nebo PTFE pásku, aby se zabránilo únikům. Pečlivě zarovnejte koleno s osou potrubí, aby se vyhnuli zatížení spojů kroutícím momentem. Běžnou chybou je přetížení, které může poškodit závity nebo způsobit deformaci. Při dostupnosti použijte momentový klíč, aby byla aplikována rovnoměrná síla při utahování.

Kompatibilita a příslušenství

Tato sestava je určena pro použití s potrubími a ventily se stejným závitem Eurocone. Pro kompletní integraci systému zajistěte, že všechny komponenty mají stejný profil závitů EK. V závislosti na rozvrhu mohou být potřeba další komponenty, jako jsou přímé přechody, sjednocovací sestavy nebo adaptéry. Žádné konkrétní příslušenství není potřeba, pokud se nepotkáte s nekompatibilními typy závitů.

Technický pozadí pro projektanty

Koleno funguje prostřednictvím mechanického stlačení mezi samcovými a samicovými závity EK, což vytváří těsný spoj při správné montáži. Mosazná slitina CW617N poskytuje vysokou tahovou pevnost a dobrou tepelnou vodivost, což podporuje efektivní přenos tepla v systému. Niklový povlak zvyšuje odolnost a zabraňuje oxidaci. Dlouhodobá výkonnost závisí na udržování správných mezí tlaku a teploty a vyhýbání se vystavení chemicky agresivním kapalinám.

Údržba a provoz

Pravidelné kontroly by měly zaměřit na integritu závitových spojů a případné známky úniku. Díky absenci pohyblivých částí vyžaduje koleno žádnou pravidelnou údržbu mimo vizuální kontrolu. Pokud je demontáž nezbytná kvůli úklidu nebo výměně, použijte vhodné nástroje, aby se zabránilo poškození závitů. Po opětovné montáži se doporučuje nanést těsnicí prostředek.

Nejčastější otázky

Může být toto koleno použito ve vodních systémech?
Ne, není vhodné pro vodní systémy, protože je certifikováno pro maximální teplotu +120°C.

Je možné toto koleno připojit k komponentám s jiným závitem než EC?
Pouze s použitím vhodného adaptéru nebo přechodové sestavy.

Ovlivňuje niklový povlak kompatibilitu s měděným potrubím?
Ne, povlak neovlivňuje spojení s měděným potrubím při použití standardních těsnicích metod.
