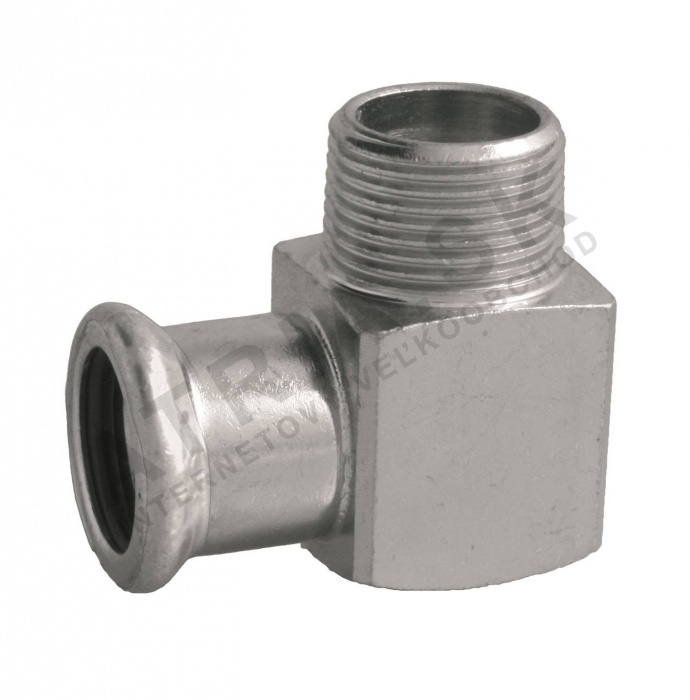

Ohyb 90° - vnějškově závitový, 18 x R 3/4 IVAR.IVC31
Kód: IVC31.1834Související produkty
Detailní popis produktu
Tento 90° ohyb se často používá v centrálních vytápěcích systémech, hasicích vodních instalacích a průmyslových potrubních aplikacích. Umožňuje změny směru v uzavřených stlačených systémech, jako jsou ty v obytných a komerčních budovách. Ohyb je vhodný pro připojení stlačovacích potrubí k závitovým komponentám, což ho činí ideálním pro systémy vyžadující přechod mezi různými typy spojení. Často se používá ve stlačených vodních okruzích, klimatizačních systémech a solárních instalacích, kde jsou důležité beznetěsnostní a bezpečné spoje.
Montéři a technici pracující na vytápěcích a průmyslových systémech najdou tento ohyb vhodný pro aplikace s suchým vzduchem, inertními plyny a nekvalitní vodou. Není certifikován pro použití s pitnou vodou a musí být instalován v souladu s tlakovými a teplotními limity systému. Ohyb je navržen pro použití s čelistmi typu M a je kompatibilní s širokou škálou průměrů potrubí a systémů.
Technické parametry
| Materiál | Uhlíková pozinkovaná ocel |
|---|---|
| Prov. teplota | -20 °C |
| Jmenovitý tlak | PN 16 |
| Odolnost proti vysokému tlaku až do | 16 bar |
| Hmotnost | 0,15 kg |
| Kód | IVC31.1834 |
| Značka | IVAR |
Montáž a připojení
Pro montáž ohybu se ujistěte, že stlačovací potrubí je správně rozměrově a připraveno. Ohyb se připojuje k závitové komponentě R 3/4 a vyžaduje stlačovací nástroj kompatibilní s čelistmi typu M. Stlačovací spoj musí být plně sedící a zarovnaný s indikátorem tvarování, aby byl zajištěn beznetěsný spoj. Závitová strana musí být utažena podle specifikací výrobce vhodným šroubovákem. Běžné chyby při montáži zahrnují nesprávné zarovnání indikátoru tvarování a nedostatečné kontrolování stlačovacího spoje. Vždy proveďte vizuální kontrolu a, pokud je to nutné, i tlakovou zkoušku.Kompatibilita a příslušenství
Tento ohyb je kompatibilní se stlačovacími potrubími a závitovými komponentami v systémech pracujících v rámci jeho tlakových a teplotních limitů. Je navržen pro použití s EPDM těsnícími kroužky a čelistmi typu M. Při montáži se ujistěte, že jsou k dispozici správný stlačovací nástroj a šroubovák. Nejsou potřeba žádné další povrchové úpravy nebo omezovací prostředky a nejsou potřeba žádné speciální příslušenství mimo standardní nástroje pro montáž.Technický pozadí pro projektanty
Ohyb je vyroben z uhlíkové pozinkované oceli, která poskytuje odolnost proti korozi a mechanickému poškození. EPDM těsnící kroužek zajišťuje těsný spoj mezi stlačovacím a závitovým připojením. Ohyb slouží jako směrový přechod v uzavřených systémech, umožňuje změny směru potrubí bez nutnosti svařování nebo závitování. Jeho výkon je ovlivněn kvalitou stlačovacího spoje, integritou těsnícího kroužku a provozními podmínkami systému. Je vhodný pro použití v uzavřených systémech, kde jsou požadovány vysoká odolnost proti tlaku a teplotě.Služba a provoz
Pravidelná údržba není obvykle požadována pro tento ohyb, protože je navržen pro dlouhodobé použití v uzavřených systémech. Nicméně by měly být pravidelně prováděny inspekce, aby byly kontrolovány známky opotřebení, koroze nebo netěsnosti. Pokud jsou zjištěny jakékoliv problémy, dotyčný spoj by měl být znovu stlačen nebo nahrazen. Nejsou poskytovány konkrétní intervaly údržby, ale ohyb by měl být monitorován během pravidelných kontrol systému.Nejčastější otázky
Může se tento ohyb použít ve hasicím systému?
Ano, je vhodný pro hasicí vodní potrubní systémy pracující v rámci jeho tlakových a teplotních limitů.
Je tento ohyb kompatibilní s EPDM těsnícími kroužky?
Ano, ohyb je navržen pro použití s EPDM těsnícími kroužky, aby byl zajištěn beznetěsný spoj.
Může se tento ohyb použít se stlačovacím potrubím větším než 18 mm?
Ne, je specificky navržen pro 18 mm stlačovací potrubí a závitové komponenty R 3/4.
Je tento ohyb vhodný pro použití s inertními plyny?
Ano, je vhodný pro použití s inertními plyny a suchým vzduchem v rámci stanovených provozních podmínek.
Doplňkové parametry
| Kategorie: | Přechodové koleno 90° s vnitřním závitem |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.15 kg |
| Druh výrobku: | koleno / oblouk |
| Rozměr závitu: | 3/4" |
| Materiál: | ocel / litina |
| Jmenovitý tlak: | PN 16 |
| Materiál: | uhlíková pozinkovaná ocel |
| Odolnost vůči vysokým tlakům do: | 16 bar |
| Provozní teplota: | -20 °C |
| Posledná aktuálizacia ceny: | 06.01.2025 10:24:25 |
