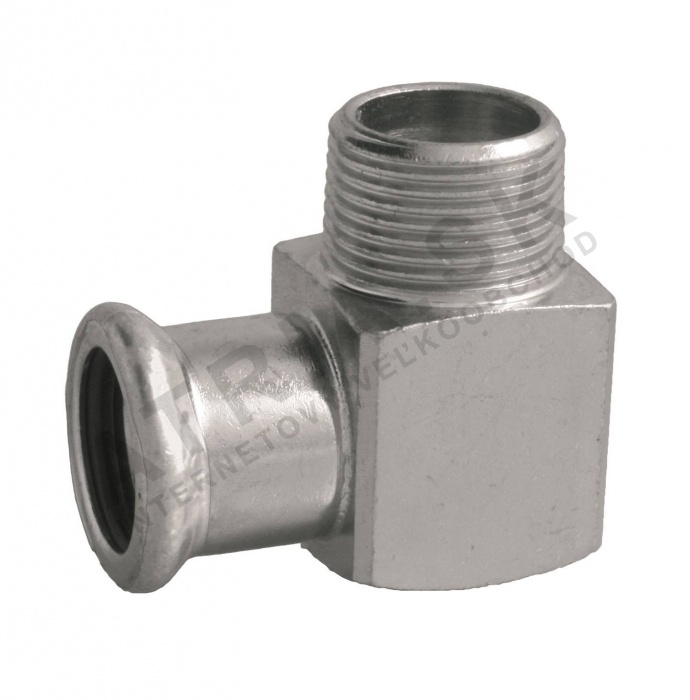

Ohyb 90° - vnější závit, 22 x R 3/4 IVAR.IVC31

Detailní popis produktu

Tento 90° ohyb se často používá v centrálních topných systémech, požárních vodovodech a průmyslových aplikacích, kde je potřeba přechod od stlačovacího potrubí k součástem se závitem. Je vhodný pro uzavřené i podtlakové systémy a často se instaluje v obytných i komerčních budovách. Ohyb je navržen pro řadu kapalin včetně suchého vzduchu, inertních plynů a nekvalitní vody a často se používá spolu s jinými stlačovacími armaturami a součástmi.

Jako přechodová armatura umožňuje integraci stlačovacího potrubí se závitovými součástmi. Je zvláště užitečný v systémech, kde je potřeba flexibilita v typech spojení. Ohyb není certifikován pro potrubní systémy s pitnou vodou, proto se má používat pouze v systémech s nekvalitní vodou.

Technické parametry

Materiál	Uhlíková pozinkovaná ocel
Prov. teplota	-20 °C
Jmenovitý tlak	PN 16
Odolnost proti vysokému tlaku až	16 bar
Hmotnost	0,19 kg
Kód	IVC31.2234
Značka	IVAR

Ohyb má jmenovitý tlak PN 16, což znamená, že vydrží až 16 bar tlaku. Je vhodný pro prostředí s teplotou od -20 °C do +120 °C. Tyto parametry jsou zásadní pro správné navržení systému, aby bylo zajištěno, že armatura vydrží očekávané provozní podmínky bez poruchy. Materiál a těsnící vlastnosti také přispívají k jeho vhodnosti pro vysokotlaké a proměnlivé teplotní prostředí.

Instalace a připojení

Ohyb připojuje 22 mm stlačovací potrubí k závitové součásti R 3/4. Vyžaduje stlačovací nástroj kompatibilní s čelistmi typu M. Stlačení se musí provádět podle pokynů výrobce, aby bylo zajištěno těsné spojení. Vnější závit se musí pečlivě zarovnat s příslušnou součástí, aby nedošlo k poškození nebo křížení závitů. Po instalaci se musí zkontrolovat indikátor stlačení, aby bylo potvrzeno úspěšné spojení. Běžné chyby při instalaci zahrnují použití nesprávných čelistí, nekontrolu indikátoru stlačení a nedbalé zajištění těsnícího kroužku před stlačením.

Kompatibilita a příslušenství

Tento ohyb je kompatibilní se systémy stlačovacího potrubí s potrubím o průměru 22 mm a součástmi se závitem R 3/4. Je navržen k použití s EPDM těsnícími kroužky a vyžaduje stlačovací nástroj s čelistmi typu M. Nejsou potřeba žádné další povrchové úpravy nebo omezovací prostředky a není určen pro systémy s pitnou vodou. Při instalaci se musí zajistit, že všechny připojené součásti jsou také hodnoceny pro stejný tlak a rozsah teplot.

Technický pozadí pro projektanty

Ohyb je vyroben z uhlíkové pozinkované oceli, která poskytuje dobré mechanické pevnosti a odolnosti proti korozi v systémech s nekvalitní vodou a průmyslových prostředích. EPDM těsnící kroužek zajišťuje těsné spojení a odolává širokému rozsahu teplot. Metoda stlačení eliminuje potřebu svařování nebo závitování, čímž se zkrátí doba instalace a sníží pravděpodobnost úniků. Ohyb je vhodný pro integraci do uzavřených systémů pracujících až 16 bar a 120 °C. Doba životnosti a účinnost armatury závisí na kvalitě stlačení, stavu těsnícího kroužku a kompatibilitě připojených součástí.

Služba a provoz

Během normálního provozu není pro tento ohyb potřeba pravidelné údržby. Je však důležité pravidelně kontrolovat systém na úniky nebo známky opotřebení, zejména u stlačovacího spojení a závitového rozhraní. Pokud je detekován únik, spojení se musí znovu stlačit nebo armatura nahradit. Ohyb není navržen pro demontáž po instalaci, takže jakákoli porucha vyžaduje výměnu celé armatury. V technické dokumentaci nejsou uvedena žádná konkrétní období pro údržbu.

Nejčastější otázky

Může být tento ohyb použit v systému s pitnou vodou?
Ne, ohyb není certifikován pro systémy s pitnou vodou. Je vhodný pouze pro nekvalitní vodu, vytápění a průmyslové systémy.

Jaký typ stlačovacího nástroje je potřeba pro instalaci?
Pro správné spojení je potřeba stlačovací nástroj s čelistmi typu M. Použití nesprávného nástroje může vést k neúspěšnému stlačení a potenciálním únikům.

Je možné demontovat stlačovací spojení po instalaci?
Ne, stlačovací spojení není navrženo pro demontáž. Pokud spojení selže, je třeba armaturu nahradit.

Může být tento ohyb použit s měděným nebo nerezovým potrubím?
Ne, ohyb je speciálně navržen pro použití s 22 mm uhlíkovým ocelovým stlačovacím potrubím. Není kompatibilní s měděnými nebo nerezovými potrubními systémy.
