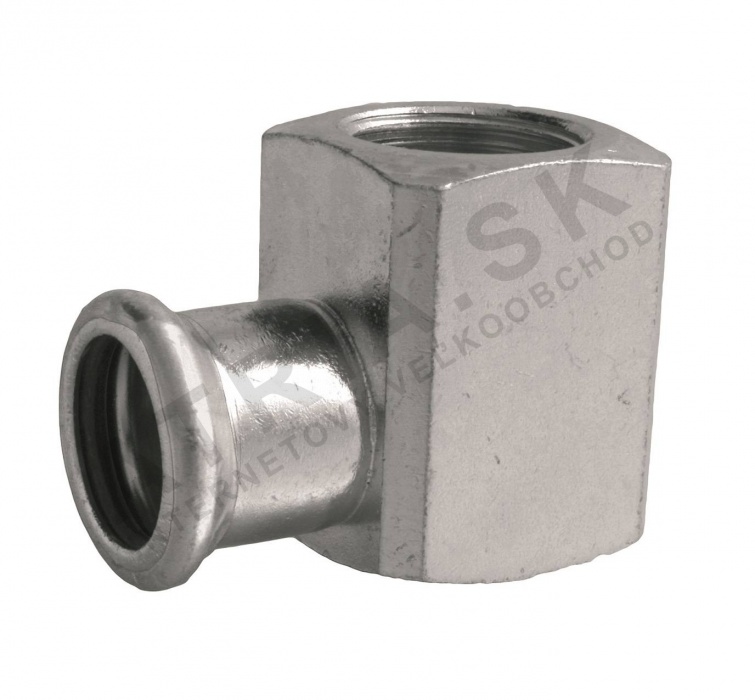

Ohyb 90° - vnitřně závitový, 15 x Rp 1/2 IVAR.IVC30
Kód: IVC30.1512Související produkty
Detailní popis produktu
Tento 90° ohyb se běžně používá v centrálních topných systémech, potrubí pro požární vodu, klimatizaci a průmyslové aplikace. Propojuje komponenty pod tlakem v uzavřených systémech a je vhodný pro horkou i studenou vodu, suchý vzduch a inertní plyny. Ohyb je navržen pro prostředí, kde je odolnost vůči mechanickému poškození a vysokému tlaku zásadní. Je montován pomocí lisovacího nástroje kompatibilního s čelistmi typu M, což zajišťuje těsné spojení bez nutnosti svařování nebo závitových spojů. Ohyb není certifikován pro aplikace s pitnou vodou.
Jeho kompaktní rozměr a malá hmotnost z něj dělají vhodný prvek pro úzká místa a složité potrubní rozvody. Ohyb se běžně používá v obytných i komerčních budovách, průmyslových zařízeních a požárních systémech. Je kompatibilní s širokou škálou průměrů potrubí a přípojek, což umožňuje flexibilní návrh systému a integraci s jinými potrubními komponentami.
Technické parametry
| Materiál | uhlíková galvanizovaná ocel |
|---|---|
| Provozní teplota | -20 °C |
| Jmenovitý tlak | PN 16 |
| Odolnost vůči vysokému tlaku až do | 16 bar |
| Hmotnost | 0,171 kg |
| Kód | IVC30.1512 |
| Značka | IVAR |
Montáž a spojení
Ohyb se spojuje pomocí lisovacího nástroje kompatibilního s čelistmi typu M. Vnitřní závit umožňuje bezpečné spojení s jinými závitovými komponentami. Jmenovité rozměry jsou 15 mm a Rp 1/2, které je nutné přesně odpovídající koncovým částem potrubí a přípojek. Během montáže je důležité zajistit, že indikátor lisování je plně zapnut a že spojení je těsné. Běžné chyby při montáži zahrnují použití nesprávných čelistí nebo nedostatečné ověření indikátoru lisování. Ohyb není vhodný pro systémy vyžadující prostředky omezující povrchové pokrytí.Kompatibilita a příslušenství
Ohyb je kompatibilní s jinými IVARovými lisovacími přípojkami a potrubím ve stejném systému. Je navržen pro použití s EPDM těsnícími kroužky a měl by být spojen s potrubím se stejnými materiálovými vlastnostmi. Pro běžnou montáž nejsou potřeba žádné další příslušenství. Není doporučován pro systémy vyžadující prostředky omezující povrchové pokrytí.Technický pozadí pro projektanty
Ohyb je vyroben z uhlíkové galvanizované oceli, která poskytuje odolnost vůči korozi a mechanickému poškození. EPDM těsnící kroužek zajišťuje těsné těsnění a je vhodný pro široké rozmezí teplot. Ohyb je navržen pro integraci do tlakových systémů a je vhodný pro použití s suchým vzduchem, inertními plyny a vodními médi. Materiálové vlastnosti a klasifikace tlaku zajišťují dlouhodobou spolehlivost a výkon. Návrh ohybu umožňuje rychou a bezpečnou montáž bez nutnosti svařování nebo závitování, což snižuje náklady na montáž a čas potřebný k montáži.Služba a provoz
Ohyb vyžaduje žádnou pravidelnou údržbu za běžných provozních podmínek. Je však důležité pravidelně kontrolovat spojení na známky opotřebení nebo netěsnosti. Pokud je indikátor lisování poškozený nebo není plně zapnutý, spojení by mělo být znovu lisováno. V technických datech nejsou uvedena žádná konkrétní období údržby.Nejčastější otázky
Může být IVC30.1512 připojen k systému pro požární vodu?
Ano, ohyb je vhodný pro použití v systémech pro požární vodu. Splňuje požadavky na tlak a teplotu pro tyto aplikace.
Je ohyb vhodný pro použití s inertními plyny?
Ano, ohyb je kompatibilní s inertními plyny, pokud zůstane provozní tlak a teplota v rámci stanovených mezí.
Může být ohyb použit ve solárních systémech pro ohřev vody?
Ano, ohyb je vhodný pro solární systémy, pokud nepřekročí provozní teplota +120 °C a tlak zůstává v rámci klasifikace PN 16.
Je ohyb certifikován pro aplikace s pitnou vodou?
Ne, ohyb není certifikován pro použití s pitnou vodou. Je určen pouze pro vytápěcí, průmyslové a požární systémy.
Doplňkové parametry
| Kategorie: | Přechodové koleno 90° s vnitřním závitem |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.171 kg |
| Druh výrobku: | koleno / oblouk |
| Rozměr závitu: | 1/2" |
| Materiál: | ocel / litina |
| Jmenovitý tlak: | PN 16 |
| Materiál: | uhlíková pozinkovaná ocel |
| Odolnost vůči vysokým tlakům do: | 16 bar |
| Provozní teplota: | -20 °C |
| Posledná aktuálizacia ceny: | 06.01.2025 10:24:24 |
