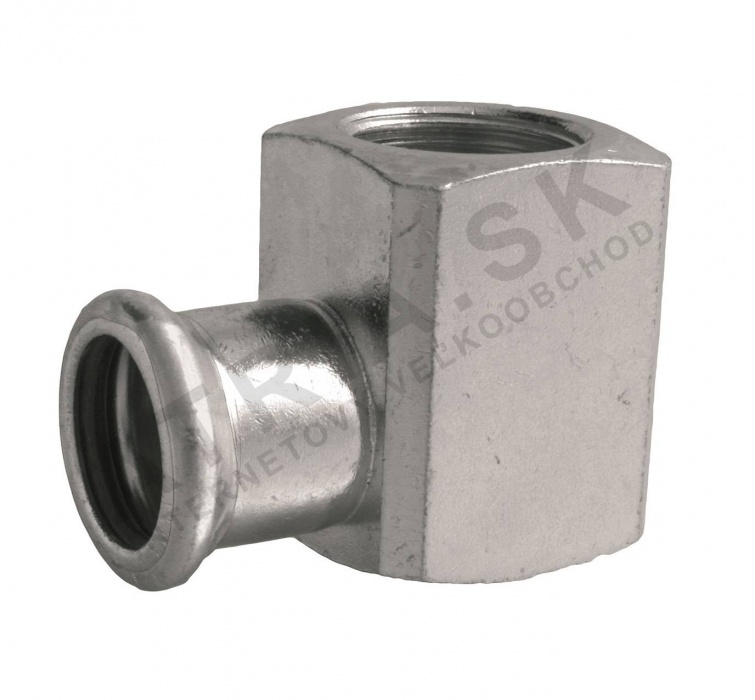

Ohyb 90° - vnitřně závitový, 22 x Rp 1/2 IVAR.IVC30

Detailní popis produktu

Tento 90° ohyb se běžně používá ve vytápěcích systémech, požárních vodovodech a průmyslových aplikacích, kde je potřeba přechod mezi stlačenými a závitovými spojeními. Přípojka je vhodná pro montáž do uzavřených tlakových systémů, včetně těch pro vytápění, chlazení, klimatizaci a solární systémy. Používá se typicky ve komerčních a průmyslových budovách, kde je důležitá odolnost vysokému tlaku a široké rozmezí provozních teplot. Ohyb je navržen pro použití s potrubím z oceli galvanizované a EPDM O-rinami, což zajišťuje těsné spojení při správné montáži.

Jako přechodová přípojka se používá k propojení stlačeného potrubí s komponentami s vnitřním závitem, jako jsou kohouty, měřiče nebo jiné přípojky. Ohyb je dodáván v krabicích po 10 kusech a je určen pro systémy s nekvalifikovanou vodou, suchým vzduchem, inertními plyny a průmyslovými médiemi. Přípojka není certifikována pro vodovodní aplikace a musí být instalována v souladu s limity tlaku a teploty systému.

Technické parametry

Materiál	Ocel galvanizovaná
Provozní teplota	-20 °C
Jmenovitý tlak	PN 16
Odolnost vůči vysokému tlaku až	16 bar
Hmotnost	0,236 kg
Kód	IVC30.2212
Značka	IVAR

Ohyb má jmenovitý tlak PN 16 a vydrží provozní tlak až 16 bar. Je vhodný pro použití při teplotách až do -20°C a až do maximální teploty +120°C. Tyto parametry jsou důležité pro určení kompatibility s podmínkami systému a pro výběr správné přípojky pro danou aplikaci. Vlastnosti materiálu oceli galvanizované a EPDM O-rinu zajišťují odolnost mechanickému poškození a dlouhodobou spolehlivost v tlakových systémech.

Montáž a spojení

Ohyb se montuje pomocí stlačovacích nástrojů kompatibilních s čelistmi typu M. Stlačovací strana se spojuje s 22 mm stlačeným potrubím, zatímco strana s vnitřním závitem přijímá spojení Rp 1/2. Před montáží zajistěte, že koncové části potrubí jsou čisté a bez nečistot, aby nedošlo k poškození O-riny. Indikátor stlačení musí být plně zapnut, aby bylo potvrzeno bezpečné spojení. Běžnou chybou při montáži je použití přípojky v systémech s teplotou vyšší než +120°C nebo kde tlak přesahuje 16 bar. Vždy ověřte podmínky systému a postupujte podle pokynů výrobce pro nástroje a montáž.

Kompatibilita a příslušenství

Tento ohyb je kompatibilní s dalšími stlačenými přípojkami a komponenty řady IVAR.IVC30 a IVAR.IVC31. Je navržen pro použití s potrubím z oceli galvanizované a EPDM O-rinami. Při montáži zajistěte, že jsou k dispozici správné stlačovací nástroje a čelisti. Další komponenty, jako jsou kohouty, měřiče nebo jiné závitové přípojky, mohou být potřeba v závislosti na konfiguraci systému. Žádné speciální povrchové úpravy nebo omezení nejsou k dispozici, což z něj dělá vhodný prvek pro integraci do běžných stlačených systémů.

Technický pozadí pro projektanty

Ohyb slouží jako směrový přechodový prvek, přesměrovává proud ve směru 90° mezi stlačenými a závitovými komponentami. Konstrukce z oceli galvanizované zajišťuje konstrukční pevnost a odolnost proti korozi, zatímco EPDM O-rina zajišťuje těsné spojení. Přípojka je navržena pro použití v uzavřených tlakových systémech a je vhodná pro široké rozmezí teplot a tlaků. Doba životnosti je ovlivněna kvalitou montáže, přítomností nečistot v médiu systému a četností tlakových kolisací. Správná integrace do systému zajišťuje efektivní proud a minimalizuje riziko úniků nebo selhání.

Služba a provoz

Během běžného provozu není pro tuto přípojku potřeba pravidelné údržby. Doporučuje se však pravidelné prohlídky, aby byly zkontrolovány známky opotřebení, koroze nebo úniků. Indikátor stlačení by měl být vizuálně kontrolován, aby bylo potvrzeno, že spojení zůstává bezpečné. Pokud systém pracuje při teplotách vyšších než +120°C nebo při tlacích vyšších než 16 bar, musí být přípojka okamžitě vyměněna. V technických datech nejsou specifikovány žádné intervaly údržby.

Nejčastější otázky

Může být tento ohyb použit ve solárních vytápěcích systémech?
Ano, ohyb je vhodný pro použití ve solárních vytápěcích systémech, pokud provozní teplota nepřesahuje +120°C a tlak zůstává v rámci limity 16 bar.

Je kompatibilní s EPDM O-rinami od jiných výrobců?
Doporučuje se použít EPDM O-riny dodané firmou IVAR, aby byla zajištěna kompatibilita a těsné spojení.

Může být ohyb použit pro aplikace suchého vzduchu?
Ano, přípojka je vhodná pro tlakové aplikace suchého vzduchu v rámci specifikovaného rozsahu tlaku a teploty.

Je ohyb certifikován pro použití s pitnou vodou?
Ne, ohyb není certifikován pro použití s pitnou vodou a neměl by být instalován do systémů s pitnou vodou.
