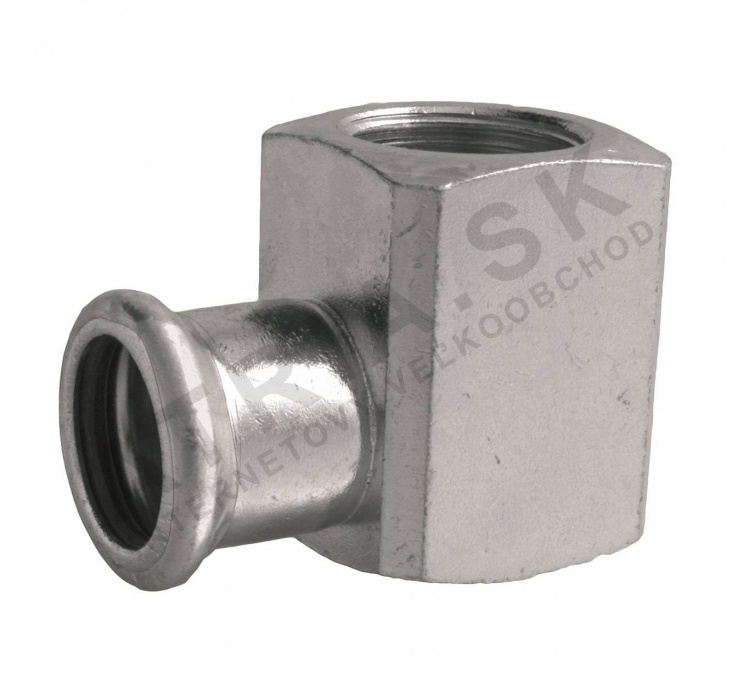

Ohyb 90° - vnitřně závitový, 28 x Rp 1/2 IVAR.IVC30
Kód: IVC30.2812Související produkty
Detailní popis produktu
Ohyb 90° s vnitřním závitem je standardní komponent v tlakových potrubních systémech používaných v bytových, komerčních a průmyslových budovách. Často se instaluje do centrálních otopných systémů, požárních vodních okruhů a průmyslových systémů pro distribuci vzduchu nebo plynů. Ohyb umožňuje změnu směru potrubí bez potřeby svařování nebo závitování, zajišťuje těsné spojení. Je zvláště vhodný pro uzavřené systémy, kde jsou vyžadovány vysoká odolnost proti tlaku a teplotě.
Instalatéři a technici pracující na otopných a průmyslových systémech najdou tento ohyb ideální pro spojování tlakových potrubí. Jeho konstrukce umožňuje rychlou instalaci pomocí stlačovacích nástrojů kompatibilních s čelistmi typu M. Ohyb je vhodný jak pro nové instalace, tak pro opravy systémů, kde je záruka bezpečného a odolného spojení zásadní.
Technické parametry
| Materiál | uhlíková pozinkovaná ocel |
|---|---|
| Pracovní teplota | -20 °C |
| Jmenovitý tlak | PN 16 |
| Odolnost proti vysokému tlaku až | 16 bar |
| Hmotnost | 0,432 kg |
| Kód | IVC30.2812 |
| Značka | IVAR |
Instalace a spojení
Ohyb se instaluje pomocí stlačovacího nástroje kompatibilního s čelistmi typu M. Vnitřní závit (Rp 1/2) se spojuje s mužským závitem na sousedním potrubí nebo přípojce. Stlačovací spojení se provádí na konci ohybu o průměru 28 mm pomocí vhodného stlačovacího nástroje. Je důležité zajistit, že indikátor stlačení je plně zapojen a že stlačovací nástroj je správně zarovnán, aby se zabránilo šikmosti nebo nedokonalému stlačení. Běžné chyby při instalaci zahrnují použití nesprávných stlačovacích nástrojů nebo nekontrolu indikátoru stlačení po stlačení. Vždy zkontrolujte zarovnání ohybu a sousedních komponent před dokončením instalace.Kompatibilita a příslušenství
Tento ohyb je kompatibilní s ostatními stlačovacími přípojkami a potrubím značky IVAR stejného průměru a materiálu. Je vhodný pro použití s EPDM těsnícími kroužky a čelistmi typu M. Pro instalaci je třeba mít k dispozici stlačovací nástroj a vhodné kalice. Další komponenty, jako jsou přímá trubka, T-spojnice a další ohyby, mohou být potřeba v závislosti na rozvrhu systému. Ohyb není certifikován pro aplikace s pitnou vodou a neměl by být použit v systémech pro pitnou vodu.Technický pozadí pro projektanty
Ohyb funguje tím, že přesměruje tok médií pod úhlem 90°. Vnitřní závit umožňuje bezpečné spojení s závitovými komponenty, zatímco stlačovací spojení zajišťuje těsné těsnění. Materiál, uhlíková pozinkovaná ocel, poskytuje dobrou mechanickou pevnost a odolnost proti korozi. EPDM těsnící kroužek zajišťuje těsné těsnění za provozních podmínek. Ohyb je vhodný pro uzavřené systémy, kde jsou vyžadovány vysoká odolnost proti tlaku a teplotě. Doba životnosti a účinnost závisí na kvalitě instalace, provozních podmínkách a kompatibilitě s ostatními komponenty systému.Služba a provoz
Ohyb nevyžaduje pravidelnou údržbu za normálních provozních podmínek. Je však důležité kontrolovat spojení na známky netěsnosti nebo opotřebení, zejména po instalaci nebo během údržby systému. Měl by být zkontrolován indikátor stlačení, aby bylo zajištěno, že stlačovací spojení je v pořádku. Pokud je zjištěno jakékoliv poškození nebo opotřebení, komponenta by měla být okamžitě vyměněna, aby se zabránilo selhání systému.Nejčastější otázky
Může být ohyb použit v solárním systému pro ohřev vody?
Ano, ohyb je vhodný pro solární systémy pro ohřev vody, protože zvládá teploty až +120 °C a pracovní tlak až 16 bar.
Je ohyb kompatibilní s ostatními stlačovacími přípojkami značky IVAR?
Ano, je kompatibilní s ostatními stlačovacími přípojkami značky IVAR stejného průměru a materiálu, pokud jsou instalovány pomocí stejného stlačovacího nástroje a čelistí.
Může být ohyb použit v systémech pro pitnou vodu?
Ne, ohyb není certifikován pro použití v systémech pro pitnou vodu a neměl by být použit pro aplikace s pitnou vodou.
Jaká je maximální pracovní teplota pro ohyb?
Ohyb je určen pro maximální pracovní teplotu +120 °C, což z něj dělá vhodný komponent pro systémy teplé vody a vytápění.
Doplňkové parametry
| Kategorie: | Přechodové koleno 90° s vnitřním závitem |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.432 kg |
| Druh výrobku: | koleno / oblouk |
| Rozměr závitu: | 1/2" |
| Materiál: | ocel / litina |
| Jmenovitý tlak: | PN 16 |
| Materiál: | uhlíková pozinkovaná ocel |
| Odolnost vůči vysokým tlakům do: | 16 bar |
| Provozní teplota: | -20 °C |
| Posledná aktuálizacia ceny: | 06.01.2025 10:24:24 |
