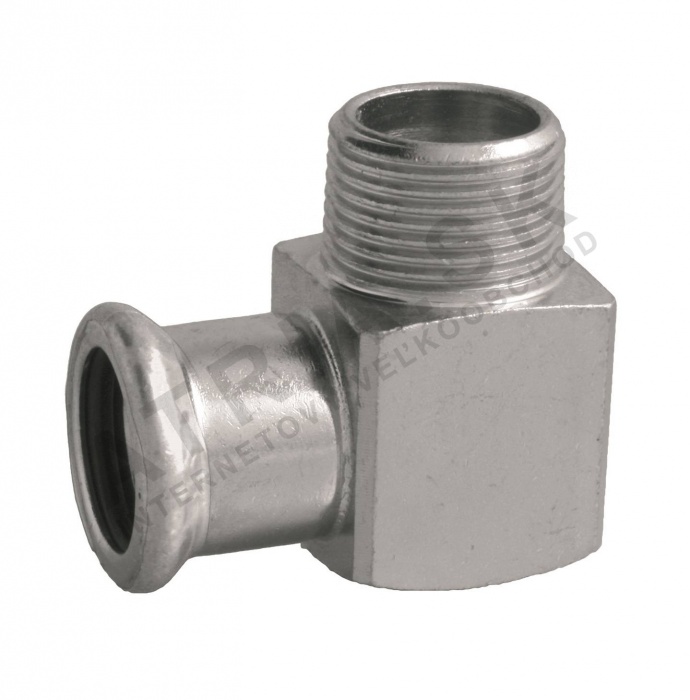

Ohyb 90° - závitový, 15 x R 3/8 IVAR.IVC31

Detailní popis produktu

Tento 90° ohyb se často používá v uzavřených stlačených vytápěcích systémech, požárních vodních okruzech, klimatizačních instalacích a průmyslových potrubích. Umožňuje změnu směru v systémech stlačených trubek, kde je potřeba přechod od stlačeného připojení k závitovému. Instalatéři pracující v bytových, komerčních a průmyslových prostorách používají tento prvek k připojení radiátorů, ventilů a dalších závitových zařízení k sítím stlačených trubek. Ohyb je vhodný jak pro nové instalace, tak pro úpravy systémů, kde je potřeba kompatibilita s existujícími závitovými nátrubky.

Jeho návrh umožňuje rychou, netěsnou instalaci bez potřeby svařování nebo závitování. Ohyb se dodává v krabici po 20 kusech, což ho činí vhodným pro velké projekty. Je zvláště užitečný v systémech, kde je potřeba odolnost vůči vysokému tlaku a široký provozní teplotní rozsah, jako je centrální vytápění, solární systémy a průmyslový přeprava vzduchu nebo plynů.

Technické parametry

Materiál	uhlíková pozinkovaná ocel
Prováděcí teplota	-20 °C
Jmenovitý tlak	PN 16
Odolnost vůči vysokému tlaku až do	16 bar
Hmotnost	0,082 kg
Kód	IVC31.1538
Značka	IVAR

Ohyb má jmenovitý tlak PN 16, což znamená, že vydrží kontinuální provoz při 16 bar. Je vhodný pro teploty od -20 °C až do +85 °C, s maximálním krátkodobým limitem +120 °C. Tyto parametry jsou klíčové pro výběr komponentu v systémech s kolísavými tepelnými zátěžemi nebo v prostředích s vysokým tlakem. Materiál a těsnící vlastnosti zajišťují dlouhodobou integritu v tlakových systémech.

Instalace a připojení

Ohyb má na jedné straně závit R 3/8 a na druhé straně stlačené připojení. K instalaci se stlačená strana připojí k 15 mm stlačené trubce pomocí kompatibilních čelistí typu M. Závitová strana se poté zasune do odpovídajícího závitového nátrubku. Je důležité zajistit, že indikátor stlačení je plně zapojen a že těsnící kroužek je správně umístěn, aby se zabránilo únikům. Běžné chyby při instalaci zahrnují použití nesprávných čelistí nebo nezaměření indikátoru stlačení, což může vést k poškození těsnosti.

Kompatibilita a příslušenství

Tento ohyb je kompatibilní s IVAR stlačenými potrubními systémy a standardními závitovými komponentami R 3/8. Doporučuje se použít ho s IVAR stlačenými nátrubky a EPDM těsnícími kroužky pro optimální výkon. Nejsou potřeba žádné další povrchové prostředky, protože ohyb je navržen pro netěsnou funkci bez nich. Při objednávce zkontrolujte, že jsou k dispozici správné čelisti typu M pro stlačené připojení.

Technický pozadí pro projektanty

Ohyb umožňuje změnu směru v potrubním systému, přičemž udržuje bezpečné připojení mezi stlačenými a závitovými komponentami. Konstrukce z uhlíkové pozinkované oceli poskytuje odolnost vůči korozi a mechanickému poškození, zatímco EPDM těsnící kroužek zajišťuje těsné těsnění. Ohyb je vhodný pro použití s vodou, suchým vzduchem, inertními plyny a průmyslovými médiemi. Rozsah provozních teplot a odolnost vůči tlaku jsou klíčové faktory pro určení jeho vhodnosti pro konkrétní aplikace. Dlouhodobý výkon závisí na správné instalaci a na absenci nadměrné mechanické zátěže nebo teplotních cyklů mimo stanovené limity.

Služba a provoz

Tento prvek nevyžaduje pravidelnou údržbu. Během inspekce systému je však vhodné zkontrolovat případné známky mechanického poškození, koroze nebo úniku kolem stlačeného a závitového připojení. Pokud indikátor stlačení není plně zapojen nebo těsnící kroužek ukazuje známky opotřebení, prvek by měl být vyměněn. Ohyb není certifikován pro aplikace s pitnou vodou a neměl by být použit v takových systémech.

Nejčastější otázky

Může být IVAR IVC31.1538 použit ve solárních vytápěcích systémech?
Ano, je vhodný pro solární systémy, pokud provozní teplota nepřekročí +120 °C a tlak zůstává v rámci klasifikace PN 16.

Je kompatibilní s jinými stlačenými potrubními systémy než IVAR?
Je specificky navržen pro IVAR stlačené potrubní systémy. Použití s jinými systémy může vést k poškození integrity připojení.

Může být tento ohyb použit s suchým vzduchem nebo inertními plyny?
Ano, je vhodný pro suchý vzduch a inertní plyny v rámci stanoveného rozsahu tlaku a teploty.

Co by mělo být zkontrolováno po instalaci, aby bylo zajištěno netěsné připojení?
Po instalaci zkontrolujte, že indikátor stlačení je plně zapojen a že závitové připojení je utaženo správným momentem. Doporučuje se také vizuální kontrola na případné známky špatného zarovnání nebo poškození.
