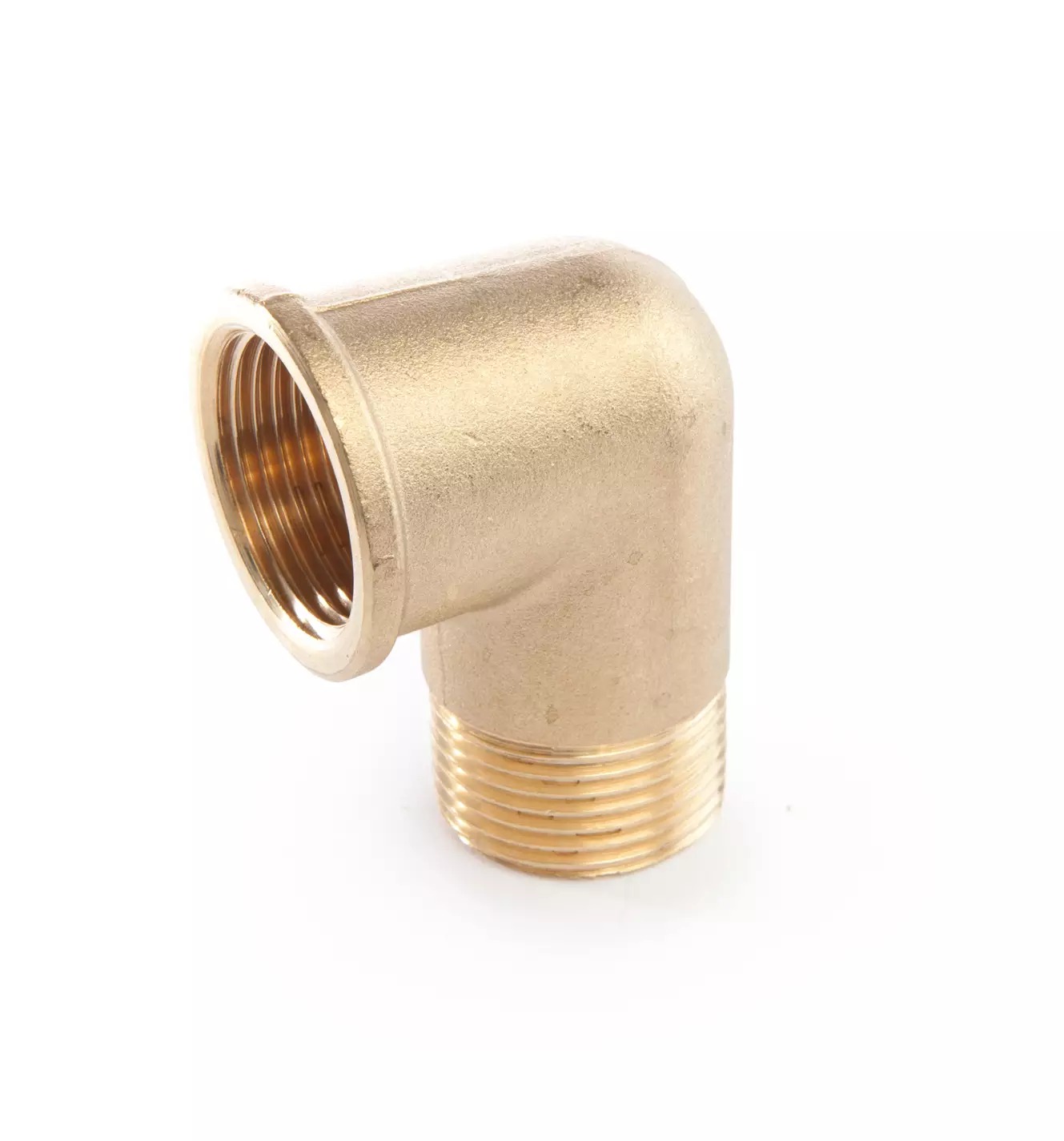

Závitový ohyb MF 92 - 3/8 palce x3/8 palce

Detailní popis produktu

Tento ohyb se často používá ve výstavbě i rekonstrukcích rodinných i obchodních budov k přesměrování průtoku v otopných, potrubních a sanitárních systémech. Poskytuje spolehlivé spojení mezi komponenty jako jsou ventily, radiátory nebo armatury. Instalatéři při rozvrhu potrubí často využívají tento přípoj k zachování rovnosti při změně směru. Kompaktní rozměr z něj dělá ideální řešení pro úzce prostor, například pod kuchyňskými dřezem nebo za stěnovými panely.

Přípoj vydrží střední tlaky a je navržen pro prostředí, kde může být teplota vody až do 120°C. Kompatibilní je s měděným nebo ocelovým potrubím jak v novostavbách, tak při rekonstrukcích. Správná montáž zajistí bezneteké fungování a dlouhou životnost v suchém i vlhkém prostředí.

Technické parametry

Materiál	Mosaz CW617N ATEST pro pitnou vodu
Prováděcí teplota	+120 °C
Jmenovitý tlak	PN 10
Kód	1561G000303
Značka	IVAR

Označení PN 10 znamená, že přípoj je vhodný pro nízkotlaké systémy, typicky používané v domácích a lehce průmyslových aplikacích. Maximální provozní teplota +120°C umožňuje jeho použití pro horkou vodu a otopné okruhy. Tyto parametry pomáhají určit, zda je přípoj vhodný pro konkrétní aplikace, jako je centrální vytápění nebo distribuce horké vody.

Montáž a spojení

K montáži ohybu je třeba zajistit, že koncové části potrubí jsou čisté a bez ostrých hran. Na závitový konec aplikujte tesničkový pás nebo těsnicí prostředek před zasunutím do samotného závitu. Pro závity 3/8 palce je třeba použít standardní nástroje na řezání a vyhrubování závitů. Zkontrolujte, že spoj je plně utažen a vyrovnaný, aby nedocházelo ke ztrátě výkonu. Běžné chyby při montáži zahrnují zkroucení závitů, nedostatečné utažení nebo použití nesprávných těsnicích materiálů, což může vést k netěkům v průběhu času.

Kompatibilita a příslušenství

Tento ohyb je kompatibilní s ostatními IVAR MF 92 přípoji a standardními závitovými komponentami. K dokončení systému mohou být potřeba další součásti, jako jsou přímé propojky, redukce nebo ventily v závislosti na rozvrhu. Ujistěte se, že všechny komponenty jsou vyrobené z mosazi CW617N pro konzistentní výkon a odolnost proti korozi.

Technický pozadí pro projektanty

Tento ohyb slouží jako směrová změna v potrubním systému, umožňuje přesměrování průtoku bez porušení hydraulické rovnováhy. Mosazná slitina CW617N poskytuje dobré mechanické vlastnosti a odolnost proti dezinkifikaci, což z ní dělá vhodný materiál pro systémy pitné vody. Její design snadno integruje standardní průměry potrubí a podporuje tepelné roztažnosti systému. Délka životnosti závisí na správné montáži, kvalitě těsnění a chemickém složení transportované tekutiny.

Služba a provoz

Pravidelné vizuální kontroly by měly zahrnovat hledání známek netěků, koroze nebo mechanického poškození. Protože tento přípoj nevyžaduje pravidelnou údržbu, doporučuje se kontrolovat ho během vypnutí systému nebo během údržby. Jakékoli zjištěné problémy by měly být řešeny výměnou přípoje nebo případným utažením spoje.

Nejčastější otázky

Je tento ohyb vhodný pro vysokotlaké systémy?
Ne, je určený pro PN 10, což je vhodné pro nízkotlaké domácí a lehce průmyslové systémy.

Může být tento ohyb použit spolu s jinými IVAR MF 92 přípoji?
Ano, je navržen pro kompatibilitu s řadou MF 92 pro konzistentní výkon a jednoduchou montáž.

Jaká je maximální provozní teplota pro tento ohyb?
Je určený pro provoz až do +120°C, což z něj dělá vhodné řešení pro horkou vodu a otopné aplikace.
