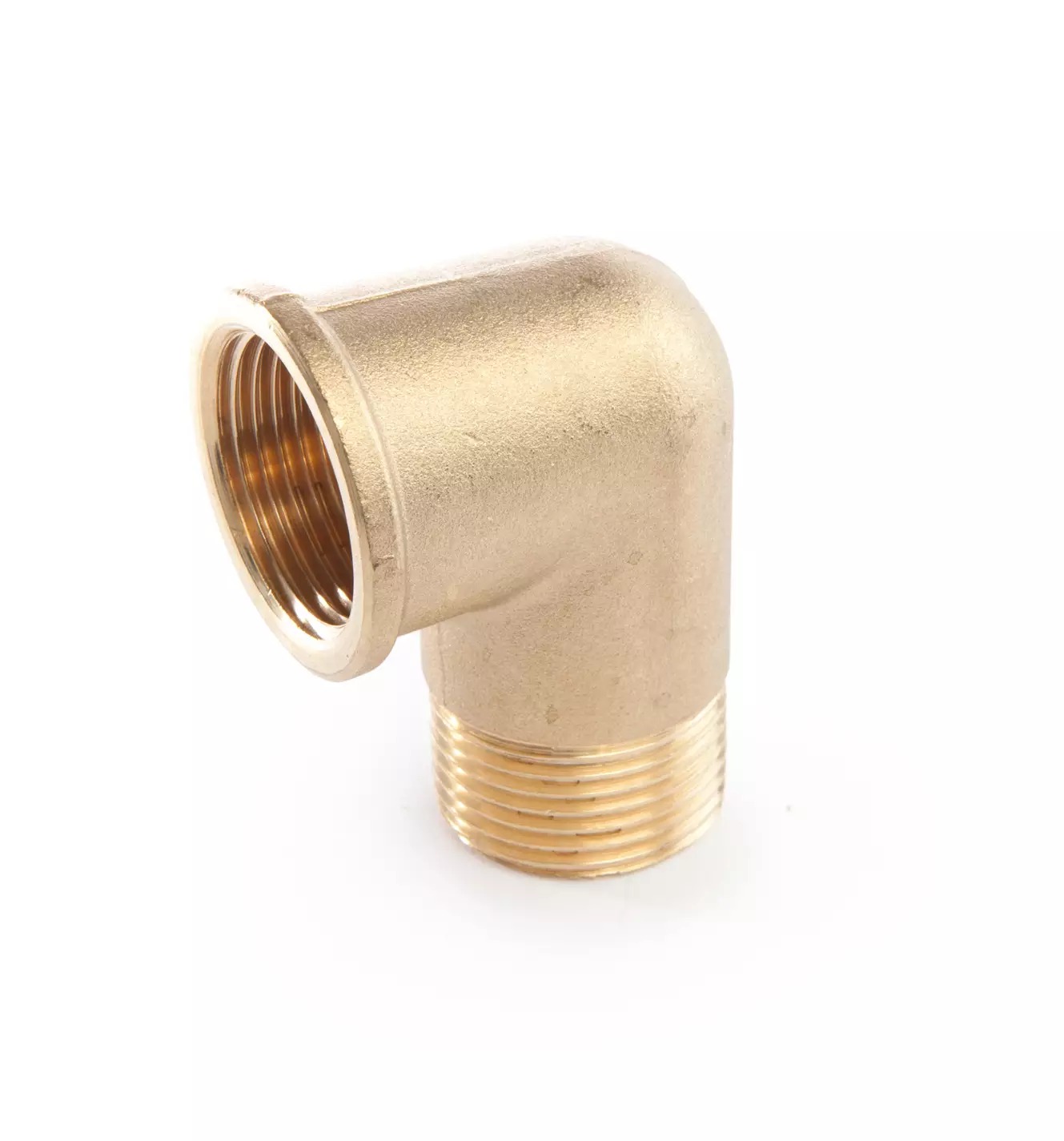

Ohyb MF 92 - 5/4 x5/4
Kód: 1561G000707Související produkty
Detailní popis produktu
Tento ohyb se běžně používá v bytových i komerčních budovách v rámci topných a potrubních systémů. Umožňuje změnu směru potrubních rozvodů, zajišťuje bezpečné a netěsné spojení. Instalatéři pracující na centrálních topných okruzích, rozvodech teplé vody nebo průmyslových hydraulických systémech najdou tento přípoj vhodný pro aplikace vyžadující odolnost vůči zvýšeným teplotám a středním tlakům.
Přípoj se běžně nachází v systémech jako jsou manifolde pro podlahové vytápění, okruhy kotlů nebo systémy s radiátory. Jeho odolný design zajišťuje kompatibilitu se standardními závitovými konfiguracemi potrubí, což jej činí ideálním jak pro nové instalace, tak pro opravy systémů. Je zvlášť vhodný pro prostředí, kde je důležitá shoda s normami pro pitnou vodu.
Technické parametry
| Materiál | Měď CW617N ATEST pro pitnou vodu |
|---|---|
| Prováděcí teplota | +120 °C |
| Nominální tlak | PN 10 |
| Kód | 1561G000707 |
| Značka | IVAR |
Montáž a spojení
Před montáží zajistěte, že vnitřní závity potrubí jsou čisté a bez nečistot. Na mužské závity naneste vhodný těsnicí prostředek nebo PTFE pásku, aby se zabránilo únikům. Srovnajte ohyb s potrubím a utažte pomocí klíče nebo šroubováku. Vyhněte se přetížení, abyste nezničili závity. Zkontrolujte, zda spojení zůstává bezpečné po prvním provozu a během pravidelných kontrol. Běžné chyby zahrnují neshody mezi typy závitů nebo nedostatečné utažení, což může vést k únikům nebo předčasnému selhání.
Kompatibilita a příslušenství
Tento ohyb je kompatibilní se standardními měděnými nebo ocelovými potrubími se závity podle specifikace BSPT. Pro zajištění integrity celého systému zajistěte, že všechny připojované komponenty jsou také označené pro PN10 a pracují v podobných teplotních rozsazích. Podle složitosti rozvodu mohou být potřeba další přípoje jako jsou přechody, ventily nebo redukce. Pro tuto aplikaci nejsou potřeba žádné konkrétní související produkty.
Technický pozadí pro návrháře
Ohyb funguje jako směrový přípoj, který přesměruje tok tekutiny v systému. Jeho konstrukce z mědi CW617N poskytuje dobré mechanické vlastnosti a odolnost proti korozi, zejména v prostředích s pitnou vodou. Vysoká tepelná vodivost materiálu podporuje efektivní přenos tepla, přičemž udržuje strukturní stabilitu při zvýšených teplotách. Výkon systému závisí na správném zarovnání a bezpečném závitovém spojení. Dlouhověkost se zlepšuje tím, že se vyhýbáme vystavení agresivním chemickým látkám mimo ty, které jsou uvedeny v dokumentaci výrobce.
Služba a provoz
Během provozu pravidelně kontrolovat spojení na známky úniku nebo oslabení způsobené vibracemi. Ujistěte se, že izolace kolem spojení neomezuje přístup pro vizuální kontroly. Tento komponent nemá stanovené intervaly údržby, pokud to není uvedeno v projektových plánech. Jakékoli nepravidelnosti v průtoku nebo poklesy tlaku by měly být zkontrolovány, aby bylo možné určit příčinu, která může zahrnovat nesprávnou montáž nebo degradaci materiálu.
Nejčastější otázky
Může být tento ohyb použit v okruhu s pitnou vodou?
Ano, je schválen k použití v systémech s pitnou vodou díky konstrukci z mědi CW617N a certifikaci ATEST.
Je tento přípoj vhodný pro parní aplikace?
Ne, provozní teplotní limit +120 °C znamená, že nelze použít v parních systémech, které často překračují tuto mez.
Jaký těsnicí způsob by měl být použit během montáže?
Naneste PTFE pásku nebo těsnicí prostředek na mužské závity, aby byl vytvořen vodotěsný spoj během montáže.
Může být tento ohyb použit s metrickými závitovými potrubími?
Pouze v případě, že metrické závity byly převedeny na typ BSPT pomocí vhodných převodníků nebo obrábění.
Doplňkové parametry
| Kategorie: | Kolena MF 92 |
|---|---|
| Hmotnost: | 0.359 kg |
| Druh výrobku: | koleno / oblouk |
| Rozměr závitu: | 5/4" |
| Materiál: | mosaz |
| Jmenovitý tlak: | PN 10 |
| Materiál: | mosaz CW617N, atest pro pitnou vodu |
| Provozní teplota: | +120 °C |
| Posledná aktuálizacia ceny: | 25.11.2024 20:51:21 |
