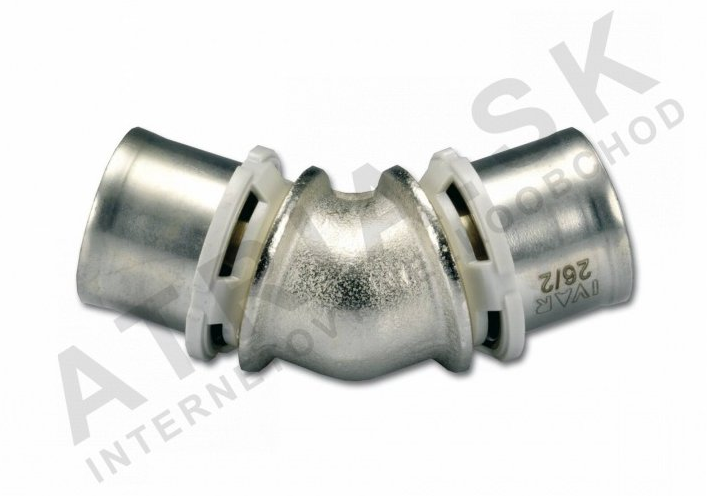

Kolena stlačovací 45°, 26 x 26 IVAR.PT 5704

Detailní popis produktu

Toto stlačovací koleno 45° se používá v otopných a potrubních soustavách bytových i komerčních budov, kde jsou potřeba změny směru potrubí. Často se instaluje do podlahových otopných obvodů, potrubí teplé vody a distribučních systémů centrálního vytápění. Tvarovka umožňuje postupnou změnu směru potrubí, čímž snižuje turbulence a ztrátu tlaku oproti kolenům 90°. Je vhodná pro systémy pracující za středních teplot a tlaků a často se používá spolu s dalšími tlačenými tvarovkami a ventily.

Montážní firmy pracující s ALPEX tlačenými systémy budou mít s tímto kolenem ideální možnost vytvořit šikmý spoj bez potřeby pájení nebo závitování. Metoda tlačení zajišťuje těsný spoj, pokud se použijí správné nástroje a příslušenství. Koleno se obvykle instaluje do suchých nebo polosuchých prostor, jako jsou strojovny, sklepy a technické místnosti.

Technické parametry

Materiál	Mosaz CW617N s niklovým povlakem
Provozní teplota	+120 °C
Nominální tlak	PN 10
Hmotnost	0,204 kg
Kód	510099
Značka	IVAR

Nominální tlak PN 10 znamená, že tvarovka je vhodná pro systémy pracující až do 10 bar. Maximální provozní teplota +120 °C zajišťuje vhodnost pro aplikace s teplou vodou a vytápěním. Kombinace materiálů – mosaz s niklovým povlakem a EPDM – zaručuje kompatibilitu s vodou a glykolem. Tyto parametry jsou zásadní pro správné rozměření a návrh systému, zejména v systémech s vysokou tepelnou dilatací nebo kolísavými tlakovými podmínkami.

Montáž a spojení

Pro montáž stlačovacího kolen 45° musí být koncové části potrubí ALPEX čistě odříznuty a zbaveny hrubek. Kolo se pak nasune na potrubí, přičemž je třeba zajistit správné sednutí těsnicího prstence z EPDM. Nerezová náplast se vloží přes spoj a zatlačí se na místo pomocí kalibrovaného tlačného nástroje. Tlačný nástroj musí být nastaven na správnou hloubku, aby byl zajištěn plný a rovnoměrný tlač. Běžné chyby při montáži zahrnují nesprávnou hloubku tlače, nesrovnání tvarovky a nedostatečné vyčištění hrubek nebo nečistot před tlačením. Po montáži by měl být spoj prohlédnut na případné známky poškození nebo nesrovnání.

Kompatibilita a příslušenství

Toto stlačovací koleno je specificky navrženo pro potrubí ALPEX s vnějším průměrem 26 mm. Vyžaduje nerezovou náplast a tlačný nástroj kompatibilní s IVAR tlačným systémem. Těsnicí prstenec z EPDM je standardní a není třeba ho měnit, pokud není poškozen. K montáži nejsou potřeba žádné další produkty, pokud se použijí správné nástroje a materiály. Montážní firmy by měly zajistit, že všechny komponenty jsou z téže značky, aby byla zachována integrita systému a platnost záruky.

Technický pozadí pro projektanty

Stlačovací koleno 45° umožňuje změnu směru potrubí, přičemž udržuje hladký vnitřní průběh proudění. Tělo z mosazi s niklovým povlakem zajišťuje odolnost proti korozi a mechanickou pevnost, zatímco těsnicí prstenec z EPDM zaručuje těsnost proti vodě a glykolu. Nerezová náplast posiluje spoj a zabraňuje úniku pod tlakem. Tvarovka je navržena tak, aby se integrovala do tlačených systémů s minimálním rušením průtoku. Doba životnosti je ovlivněna kvalitou tlačeného spoje, provozní teplotou a chemickým složením tekutiny v systému.

Služba a provoz

Toto stlačovací koleno vyžaduje žádnou pravidelnou údržbu za normálních provozních podmínek. Během pravidelných kontrol systému by mělo být vizuálně prohlédnuto na známky koroze, úniku nebo mechanického poškození. Pokud systém bude delší dobu vypnutý, měl by být vyčerpán, aby se zabránilo zmrazení nebo degradaci těsnícího materiálu. Výrobce neposkytuje žádné doporučené intervaly údržby, protože tlačený spoj je navržen jako trvalý a bezúdržbový.

Nejčastější otázky

Může být stlačovací koleno 45° použito s jinými typy potrubí než ALPEX?
Ne, tato tvarovka je specificky navržena pro potrubí ALPEX s vnějším průměrem 26 mm. Není kompatibilní s jinými typy potrubí nebo tlačnými systémy.

Je možné znovu použít stlačovací koleno po jeho tlačení na místo?
Ne, jakmile je tvarovka zatlačena, nelze ji odstranit nebo znovu použít. Pokud je spoj potřeba nahradit nebo změnit, je třeba nainstalovat nové koleno.

Jaký je maximální povolený tlak pro tuto tvarovku?
Nominální tlak je PN 10, což znamená, že může bezpečně pracovat až do 10 bar za normálních podmínek. Překročení tohoto tlaku může ohrozit integritu spoje.

Může být těsnicí prstenec z EPDM nahrazen zvlášť?
Ano, těsnicí prstenec z EPDM je standardní komponenta a může být nahrazen, pokud je poškozen. Doporučuje se však nahradit celou tvarovku, pokud existuje jakákoli pochybnost o stavu spoje.
