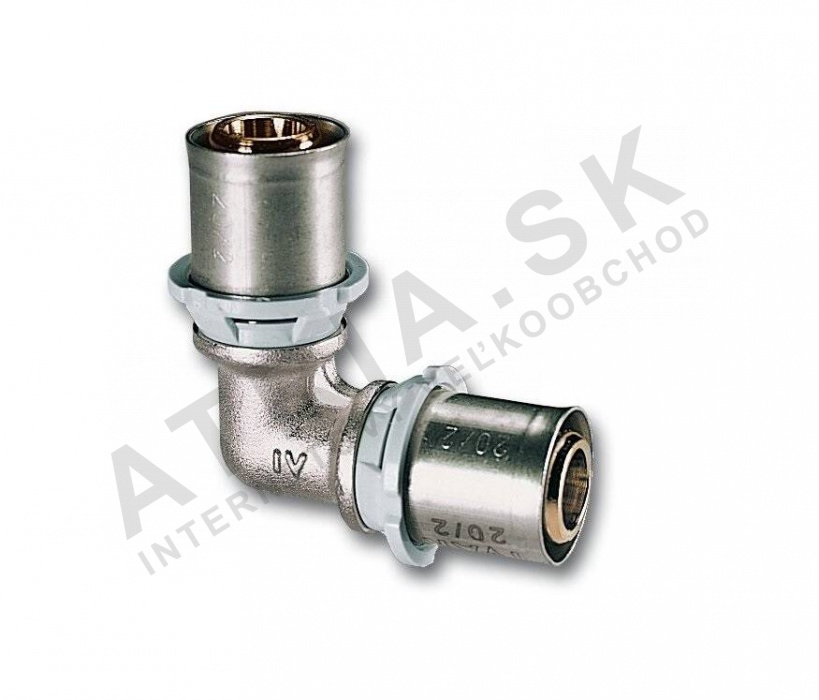

Kolena stlačovací 90°, 40 x 40 IVAR.PT 5710

Detailní popis produktu

Stlačovací kolena jsou základními komponentami tiskových systémů, zejména v otopných a sanitárních aplikacích, kde jsou požadovány spolehlivé a netěsné spoje. Toto koleno 90° se běžně používá ve výstavbě bytových i komerčních budov pro změny směru potrubí. Je instalováno pomocí tiskového nástroje, který stlačí prsten kolem potrubí a těsnicí součásti, čímž zajistí bezpečné a odolné spojení. Konstrukce z mosazi s niklovým povlakem zajišťuje odolnost proti korozi, zatímco těsnicí kroužek z EPDM zajistí těsnost za provozních podmínek. Těsnicí součást je vhodná pro systémy pracující při teplotách až +120 °C a jmenovitém tlaku PN 10.

Při instalaci tohoto kolena je důležité zajistit správné připravení potrubí ALPEX a správné zarovnání tiskového nástroje, aby se zabránilo šikmému nebo nedokončenému tisku. Koleno je navrženo pro spojení potrubí stejného průměru, proto nesmí být použito s potrubími různých průměrů. Instalační proces je jednoduchý a nepožaduje další nástroje mimo tiskovou jednotku. Je však třeba dávat pozor, aby nedošlo k přetisknutí, což by mohlo poškodit těsnicí součást nebo zkrátit její životnost.

Technické parametry

Materiál	Mosaz CW617N s niklovým povlakem
Provozní teplota	+120 °C
Jmenovitý tlak	PN 10
Hmotnost	0,463 kg
Kód	510035
Značka	IVAR

Provozní teplota +120 °C a jmenovitý tlak PN 10 jsou klíčovými faktory pro určení vhodnosti tohoto kolena pro konkrétní aplikace. Tyto parametry zajišťují, že těsnicí součást dokáže odolat běžným podmínkám v otopných systémech bez degradace. Výběr materiálu, včetně mosazi s niklovým povlakem a EPDM, podporuje tyto výkonnostní vlastnosti a zajišťuje dlouhodobou spolehlivost v tiskových systémech.

Instalace a spojení

Instalační proces zahrnuje vložení připraveného potrubí ALPEX do kolena a použití tiskového nástroje k stlačení nerezového prstence kolem potrubí a těsnicí součásti. Tiskový nástroj musí být správně zarovnán s těsnicí součástí, aby byla zajištěna rovnoměrná rozdělení tlaku. Velikost spojení je 40 x 40, což znamená, že je navrženo pro potrubí stejného průměru. Před tiskem musí být potrubí čistě odříznuto a zbaveno ostrých hran, aby nedošlo k poškození těsnicího kroužku. Běžné chyby při instalaci zahrnují použití nesprávného tiskového nástroje, šikmé tisknutí a nedostatečnou kontrolu potrubí před instalací. Po tisknutí by mělo být spojení vizuálně kontrolováno na rovnoměrné stlačení a na nepřítomnost mezery.

Kompatibilita a příslušenství

Toto stlačovací koleno je specificky navrženo pro použití s potrubím ALPEX stejného průměru. Je kompatibilní s tiskovými nástroji typu B-F-TH, jak je uvedeno v popisu produktu. Pro běžnou instalaci nejsou potřeba žádné další těsnicí součásti nebo příslušenství, ale je důležité zajistit dostupnost správného tiskového nástroje. Koleno je dodáváno v uzavřeném sáčku, 20 kusů v krabici, což ho činí vhodným pro velké objemy v rozsáhlejších projektech.

Technický pozadí pro projektanty

Stlačovací koleno funguje tím, že stlačí nerezový prsten kolem potrubí a těsnicí součásti, čímž vytvoří mechanické i hydraulické těsnění. Tělo z mosazi s niklovým povlakem poskytuje dobrou odolnost proti korozi a mechanickou pevnost, zatímco těsnicí kroužek z EPDM zajišťuje těsnost za provozních podmínek. Vlastnosti materiálu mosazi CW617N umožňují konzistentní výkon v tiskových systémech, zejména v prostředích se středními teplotami a tlaky. Koleno je navrženo tak, aby se bezproblémově integrovalo do tiskových systémů, kde poskytuje spolehlivé a dlouhodobé spojení. Životnost a efektivita těsnicí součásti závisí na správné instalaci, správném zarovnání při tisknutí a použití kompatibilních nástrojů a materiálů.

Služba a provoz

Toto stlačovací koleno nevyžaduje pravidelnou údržbu za normálních provozních podmínek. Je však důležité pravidelně kontrolovat spojení na známky opotřebení, koroze nebo netěsnosti. Pokud jsou zjištěny jakékoliv problémy, těsnicí součást by měla být okamžitě vyměněna. Protože se jedná o jednorázové těsnění, těsnicí součást nelze znovu použít ani opravit. Životnost těsnicí součásti je především ovlivněna kvalitou instalace a provozními podmínkami systému.

Nejčastější otázky

Může být toto stlačovací koleno použito s jinými typy potrubí než ALPEX?
Ne, toto koleno je specificky navrženo pro potrubí ALPEX a není kompatibilní s jinými materiály nebo systémy potrubí.

Které typy tiskových nástrojů jsou kompatibilní s touto těsnicí součástí?
Toto koleno je kompatibilní s tiskovými nástroji typu B-F-TH, jak je uvedeno v popisu produktu.

Je možné znovu použít tuto těsnicí součást po tisknutí?
Ne, tisknutí je jednorázová instalace a těsnicí součást nelze znovu použít ani znovu tisknout.

Může být toto koleno použito v systémech s vyššími provozními teplotami?
Ne, maximální provozní teplota je +120 °C, jak je uvedeno v technických parametrech. Překročení této teploty může ovlivnit výkon a integritu těsnicí součásti.
