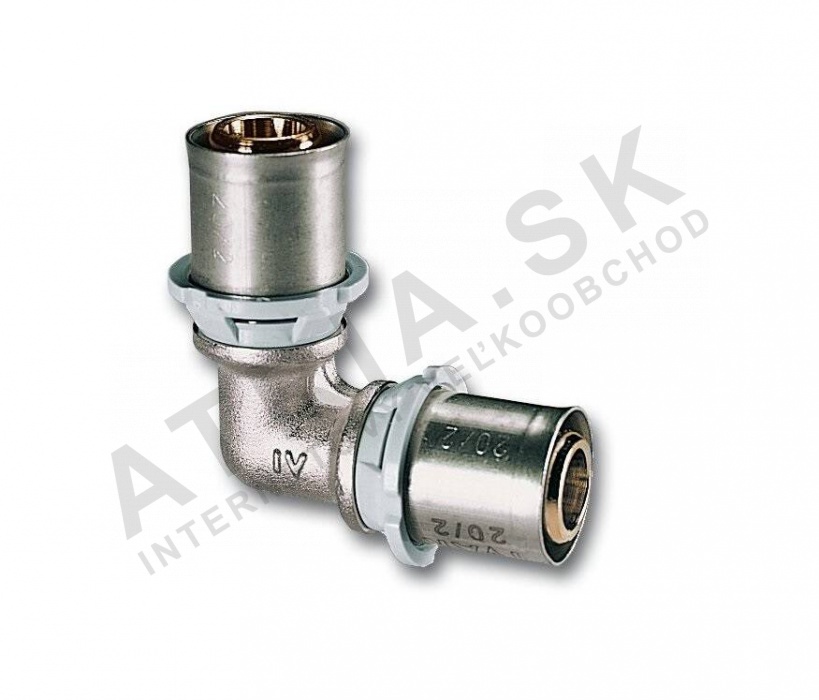

Kolenový stlačovací spoj 90°, 50 x 50 IVAR.PT 5710
Kód: 510036Související produkty
Detailní popis produktu
Stlačovací kolenové spoje 90° jsou základními komponentami při instalaci otopných a sanitárních systémů, kde jsou potřeba změny směru potrubí. Tato konkrétní varianta se často používá ve venkovských i komerčních budovách pro spojení potrubí ALPEX stejného průměru. Instalatéři pracující na centrálních otopných systémech, oběhových okruzích teplé vody nebo systémech podlahového vytápění najdou tento spoj vhodný pro aplikace, kde je potřeba zatáčka 90° bez použití více komponent. Spoj je navržen pro použití s nástroji pro stlačování kompatibilními s čelistmi typu B-F-TH, což zajišťuje bezpečné a netěsné spojení.
Správné vybavení a instalace stlačovacích spojů jsou klíčové pro dlouhodobou funkčnost systému. Provozní podmínky, včetně teploty a tlaku, musí být v souladu s parametry spoje, aby se zabránilo předčasnému poškození. Tato varianta je určena pro systémy pracující až při +120 °C a tlaku PN 10, což z ní činí vhodný prvek pro širokou škálu otopných a teplé vody aplikací.
Technické parametry
| Materiál | mosaz CW617N s niklovým povlakem |
|---|---|
| Provozní teplota | +120 °C |
| Nominální tlak | PN 10 |
| Hmotnost | 0,683 kg |
| Kód | 510036 |
| Značka | IVAR |
Instalace a připojení
Instalace stlačovacího kolenového spoje zahrnuje umístění spoje na připravené konce potrubí a použití stlačovacího nástroje k stlačení násady kolem potrubí. Velikost spojení odpovídá průměru potrubí ALPEX a stlačovací nástroj musí být kalibrován pro konkrétní typ spoje. Je důležité zajistit, že konce potrubí jsou čisté a bez ostrých hran před instalací. Běžné chyby při instalaci zahrnují nesprávnou hloubku stlačení, špatné zarovnání spoje a použití nekompatibilního stlačovacího nástroje, což může vést k slabému nebo netěsnému spojení.
Kompatibilita a příslušenství
Tento stlačovací kolenový spoj je speciálně navržen pro použití s potrubím ALPEX stejného průměru. K dokončení instalace je třeba použít vhodný stlačovací nástroj kompatibilní s čelistmi typu B-F-TH. K základní instalaci nejsou potřeba žádné další příslušenství, ale je důležité zajistit, že všechny komponenty jsou od stejného výrobce, aby byla zaručena kompatibilita a integrita systému.
Technický pozadí pro projektanty
Stlačovací kolenový spoj funguje tím, že stlačí nerezovou násadu kolem potrubí ALPEX, čímž vytvoří bezpečné mechanické a vodotěsné spojení. Tělo z mosazi CW617N s niklovým povlakem poskytuje odolnost a odolnost proti korozi, zatímco těsnění z EPDM zajišťuje těsné spojení. Integrace spoje do systému závisí na správném zarovnání stlačovacího nástroje a potrubí. Doba životnosti spoje je ovlivněna kvalitou instalace, provozními podmínkami a kompatibilitou použitého stlačovacího nástroje.
Služba a provoz
Po instalaci vyžaduje stlačovací kolenový spoj minimální údržbu. Pravidelné vizuální kontroly by měly být prováděny, aby byly zjištěny známky opotřebení, koroze nebo netěsnosti. Tento spoj nemá plánované termíny údržby, protože je navržen pro dlouhodobé použití bez potřeby úpravy nebo výměny. Pokud se objeví jakékoliv potíže, spoj by měl být vyměněn podle pokynů výrobce.
Nejčastější otázky
Může být stlačovací kolenový spoj použit s jinými typy potrubí než ALPEX?
Ne, tento spoj je speciálně navržen pro potrubí ALPEX a není kompatibilní s jinými typy potrubí.
Je možné znovu použít stlačovací kolenový spoj po instalaci?
Ne, stlačovací spojení je jednorázové a násadu nelze znovu použít po stlačení.
Může být spoj použit v systémech s vyššími provozními teplotami?
Ne, maximální provozní teplota je specifikována jako +120 °C a překročení této hodnoty může ohrozit integritu spoje.
Jaký stlačovací nástroj je potřeba pro instalaci?
Pro tento spoj je potřeba stlačovací nástroj kompatibilní s čelistmi typu B-F-TH, aby bylo zajištěno bezpečné spojení.
Doplňkové parametry
| Kategorie: | Kolena 90° |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.683 kg |
| EAN: | 510036 |
| Průměr trubky: | 50 mm |
| Typ připojení: | lisovací spoj |
| Materiál: | mosaz |
| Jmenovitý tlak: | PN 10 |
| Materiál: | niklovaná mosaz CW617N |
| Provozní teplota: | +120 °C |
| Posledná aktuálizacia ceny: | 29.11.2024 11:49:08 |
