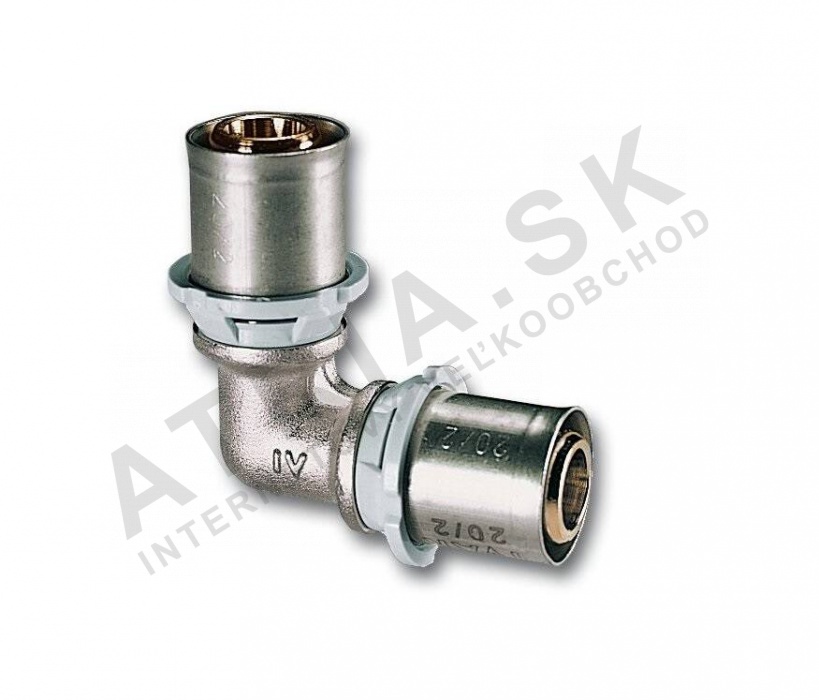

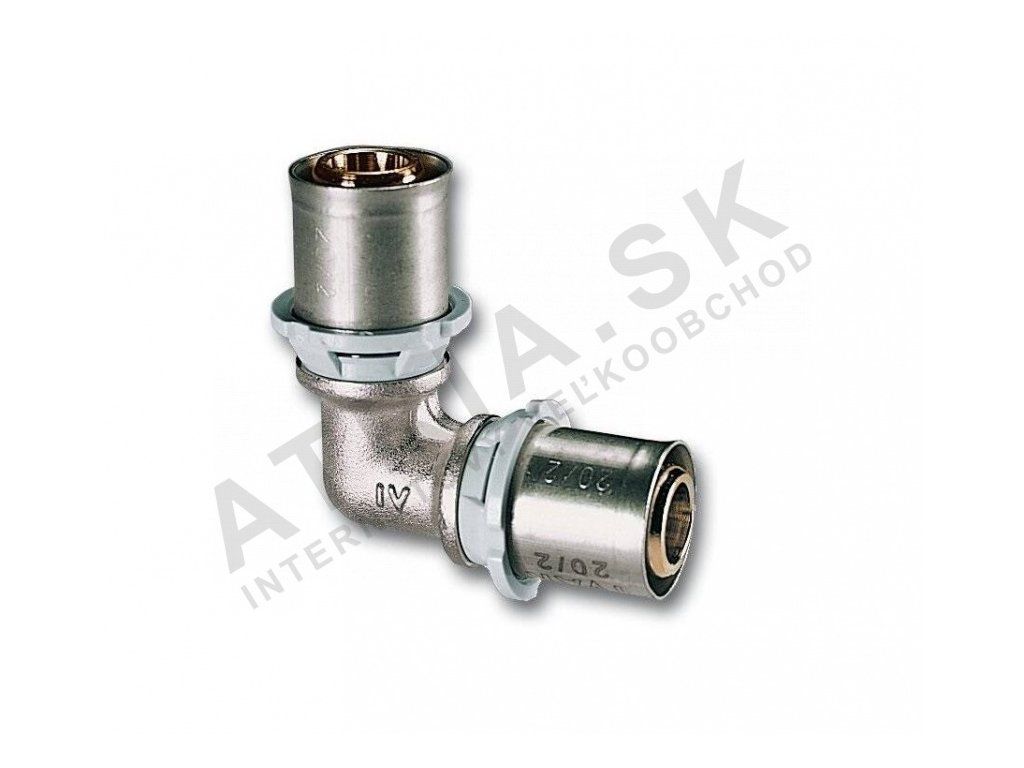

Kolena stlačovací 90°, 75 x 75 IVAR.PT 5710

Detailní popis produktu

Toto 90° stlačovací koleno se běžně používá ve vytápěcích a potrubních soustavách pro bytové i komerční stavby, kde je potřeba změnit směr toku v potrubí ALPEX. Je vhodné pro aplikace, kde je potřeba kompaktní, odolné a korozi odolné spojovací těleso. Instalatéři pracující na podlahovém vytápění, centrálním vytápění nebo na soustavách teplé vody si s tímto kolenem vytvoří ideální spojení potrubí v úzkých prostorech nebo tam, kde je potřeba pravý úhel. Konstrukce z mosazi s nikelinovým povlakem zajišťuje kompatibilitu s různými kapalinami a médiy, a proto je vhodné jak pro nové stavby, tak pro rekonstrukce.

Typické instalace zahrnují použití v rozdělovačích pro podlahové vytápění, v radiátorech a potrubních větvích, kde je potřeba 90° ohyb. Koleno se často vyskytuje v systémech, kde provozní teplota nepřesahuje +120 °C a tlak zůstává v rámci PN10. Často se používá spolu se stlačovacími nástroji a prsteny ALPEX, což při správné instalaci zajišťuje beznetěsné a bezpečné spojení.

Technické parametry

Instalace a spojení

Instalace vyžaduje použití stlačovacího nástroje kompatibilního s systémy ALPEX. Koleno se připojuje k potrubím ALPEX stejného průměru pomocí nerezového prstence a těsnícího kroužku z EPDM. Stlačovací nástroj musí být správně zarovnán se spojovacím tělesem, aby byla zajištěna rovnoměrná rozdělení tlaku a bezpečné spojení. Instalatér by měl ověřit, že prsten je správně dosedlý a že potrubí je bez ostrých hran nebo deformací, před stlačením. Běžné chyby zahrnují použití nesprávných rozměrů prstenců, špatné zarovnání při stlačování nebo nedostatečné vyčištění konců potrubí před instalací, což může vést k netěsnostem nebo ke snížení účinnosti systému.

Kompatibilita a příslušenství

Toto stlačovací koleno je navrženo pro použití s potrubími ALPEX stejného průměru. Vyžaduje nerezový prsten a těsnící kroužek z EPDM pro bezpečné spojení. Spojovací těleso je kompatibilní se stlačovacími nástroji typu B-F-TH. Instalatéři by měli zajistit, že všechny komponenty pocházejí ze stejného systému, aby se minimalizovaly problémy s kompatibilitou. Pro běžnou instalaci nejsou potřeba žádné další produkty.

Technický pozadí pro projektanty

Stlačovací koleno funguje tím, že stlačí nerezový prsten kolem potrubí a spojovacího tělesa, čímž vznikne mechanické i hydraulické těsnění. Materiál mosaz CW617N s nikelinovým povlakem poskytuje vysokou odolnost korozi a opotřebení, a proto je vhodný pro dlouhodobé použití ve vlhkém prostředí. Těsnící kroužek z EPDM zajišťuje pružnost a těsné přilepení. Koleno je navrženo tak, aby se integrovalo do stlačovacích systémů, kde prsten a stlačovací nástroj spolupracují k vytvoření odolného spojení. Doba trvanlivosti a účinnost kolena závisí na správné instalaci, správném zarovnání a dodržování limitů systémového tlaku a teploty.

Služba a provoz

Po instalaci koleno nepotřebuje pravidelnou údržbu. Během inspekce systému by měl instalatér kontrolovat případné netěsnosti, korozi nebo mechanické poškození. Pokud je spojovací těleso součástí systému s častými tlakovými změnami, je vhodné kontrolovat spojení na případné uvolnění nebo opotřebení. Pro tento produkt nejsou potřeba žádné konkrétní intervaly údržby.

Nejčastější otázky

Může být IVAR stlačovací koleno použito s měděným potrubím?
Ne, toto koleno je specificky navrženo pro použití s potrubím ALPEX a vyžaduje nerezový prsten pro bezpečné spojení.

Je koleno vhodné pro použití ve vodovodních soustavách s teplou vodou?
Ano, koleno je schváleno pro maximální provozní teplotu +120 °C, a proto je vhodné pro aplikace s teplou vodou a vytápěním.

Může být stlačovací koleno použito s jinými typy stlačovacích nástrojů?
Je kompatibilní se stlačovacími nástroji typu B-F-TH. Použití jiných typů nástrojů může vést k nedokonalému nebo nebezpečnému spojení.

Jaký je maximální tlakový rating kolena?
Koleno je schváleno pro nominální tlak PN10, což je vhodné pro většinu standardních vytápěcích a potrubních soustav.
