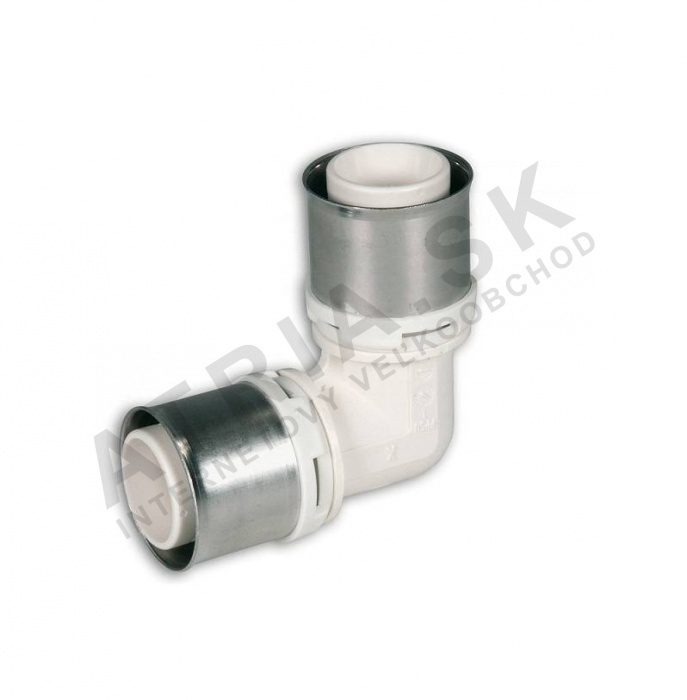

Kolena stlačovací 90° - PPSU, 50 x 50 IVAR.K PPSU
Kód: 88450200Související produkty
Detailní popis produktu
Stlačovací kolena jsou základními komponentami uzavřených vodních oběhů ve všech druzích budov. Umožňují změny směru potrubí při zachování hydraulické integrity. Instalatéři pracující na systémech podlahového vytápění, centrálního vytápění nebo rozdělení teplé vody často používají tyto spojovací prvky. Správná montáž zajišťuje beznetektní provoz a dlouhodobou spolehlivost systému.
Tyto prvky se často nacházejí v neviditelných montážích, jako jsou stěnové dutiny, podlahové desky nebo stropní prostory. Často se používají spolu s jinými stlačovacími prvky, jako jsou přímé přechody, křížení a adaptéry. Materiál PPSU poskytuje chemickou odolnost a rozměrovou stabilitu při cyklování teplot.
Technické parametry
| Materiál | Plast PPSU |
|---|---|
| Provozní teplota | +120 °C |
| Nominální tlak | PN 10 |
| EAN | 4013960368574 |
| Hmotnost | 0,203 kg |
| Kód | 88450200 |
| Značka | IVAR |
Montáž a spojení
Stlačovací koleno se montuje pomocí kompatibilního stlačovacího nástroje s čelistí typu B-F-TH. Potrubí ALPEX se vloží do prvku až po značku zastavení. Nástroj následně aplikuje radiální sílu, která stlačí prstenec z nerez oceli kolem potrubí. Těsnicí kroužek z EPDM zajišťuje těsnost. Velikost spojení musí přesně odpovídající vnějšímu průměru potrubí. Běžné chyby při montáži zahrnují nedostatečnou hloubku vložení, špatné zarovnání během stlačování a použití nekompatibilních čelistí.
Instalatéři by měli ověřit kvalitu řezu potrubí, absence ostrých hran a správné umístění před stlačením. Po montáži by měl být prvek vizuálně kontrolován na rovnoměrné stlačovací značky a správné sednutí. Jakákoli deformace nebo nerovnoměrné stlačení by měly být okamžitě opraveny.
Kompatibilita a příslušenství
Toto stlačovací koleno je specificky navrženo pro potrubí ALPEX stejného průměru. Vyžaduje prstenec z nerez oceli a těsnicí kroužek z EPDM, které jsou integrovány do prvku. Prvek je kompatibilní s nástroji na stlačování vybavenými čelistmi typu B-F-TH. Pro rozsáhlé projekty se doporučuje objednat dostatečné množství prstenů a těsnicích kroužků jako náhradních dílů.
Technický pozadí pro projektanty
Stlačovací spojení funguje mechanickou deformací prstence z nerez oceli, která vytváří pevné spojení mezi kovem a plastem. Materiál PPSU má vysokou odolnost vůči teplu a odolnost proti prodlužování, což zajišťuje rozměrovou stabilitu při dlouhodobém zatížení teplotou. Těsnicí kroužek z EPDM kompenzuje malé tolerance a poskytuje dodatečnou těsnost. Dlouhodobost systému závisí na správné montáži, kompatibilitě materiálů a správném řešení tepelné roztažnosti v rozložení potrubí.
Projektanti by měli zohlednit tepelnou roztažnost v rozložení systému a zajistit dostatečnou oporu pro stlačovací prvky. Nominální tlak a teplota musí odpovídající provozním požadavkům systému. Prvek se plynule integruje do systémů založených na stlačovacích spojích s potrubím ALPEX.
Služba a provoz
Po správné montáži není pro tento prvek potřeba žádná pravidelná údržba. Vizualizace během údržby systému může potvrdit integritu stlačovacích značek a absence koroze nebo deformace. V případě podezření na netěsnost by mělo být celé stlačovací spojení znovu stlačeno pomocí správného nástroje a čelistí.
Nejčastější otázky
Může být toto stlačovací koleno použito s jinými typy potrubí?
Ne, je specificky navrženo pro potrubí ALPEX. Použití s jinými materiály může ohrozit těsnost a konstrukční integritu.
Je tento prvek vhodný pro systémy teplé vody?
Ano, limit provozní teploty +120 °C umožňuje jeho použití v systémech teplé vody a vytápění.
Může být stlačovací koleno znovu použito po demontáži?
Ne, prstenec z nerez oceli je deformován během stlačování a nelze jej znovu použít. Je třeba nainstalovat nový prvek.
Jaký stlačovací nástroj je potřeba pro montáž?
Pro správnou montáž a těsnost je potřeba nástroj vybavený čelistí typu B-F-TH.
Doplňkové parametry
| Kategorie: | Kolena press 90° - PPSU |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.203 kg |
| EAN: | 4013960368574 |
| Průměr trubky: | 50 mm |
| Typ připojení: | lisovací spoj |
| Materiál: | plast (PP, PE, PB, PVC) |
| Jmenovitý tlak: | PN 10 |
| Materiál: | plast PPSU |
| Provozní teplota: | +120 °C |
| Posledná aktuálizacia ceny: | 25.11.2024 21:08:09 |
Diskuze
Buďte první, kdo napíše příspěvek k této položce.
