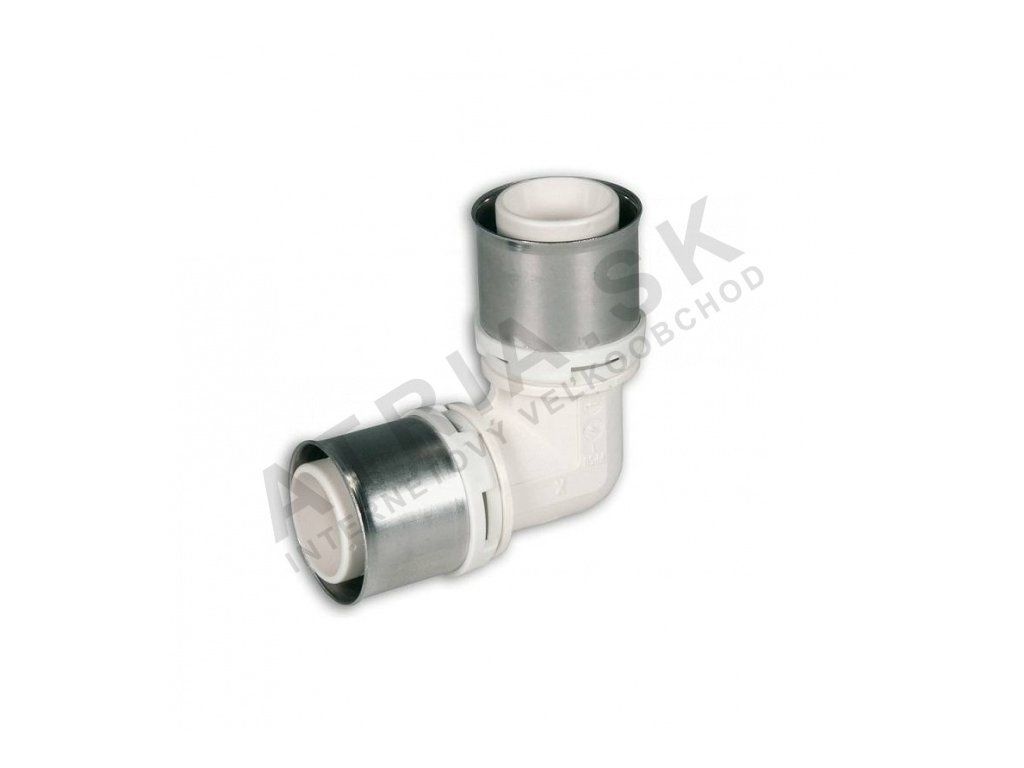

Kolena tvarovky 90° - PPSU, 63 x 63 IVAR.K PPSU

Detailní popis produktu

Tvarovky kolena jsou základními komponenty v tvarovkových systémech, zejména v topných a potrubních instalacích v obytných a komerčních budovách. Umožňují změny směru potrubních rozvodů bez nutnosti dodatečných opěrných konstrukcí. Instalatéři pracující s tvarovkovými systémy ALPEX často využívají tyto tvarovky k vytváření přesných 90° zatáček v potrubních rozvodech, čímž zajišťují netěsné a odolné spoje. Materiál PPSU zaručuje kompatibilitu s horkou vodou a topnými médi, a proto je vhodný pro podlahové vytápění, centrální vytápění a obytné topné systémy.

Při instalaci tvarovkových systémů je zásadní, aby koncové části potrubí byly čisté a bez zbytků. Tvarovkové nástroje musí být správně kalibrovány, aby bylo možné aplikovat potřebný tlak bez poškození tvarovky. Toto 90° tvarovka koleno je navrženo pro použití s potrubím ALPEX stejného průměru a musí být kombinováno s vhodným tvarovkovým nástrojem a pojezdným kroužkem, aby byl zajištěn bezpečný spoj. Těsnicí kroužek z EPDM zajišťuje těsné spojení a dlouhodobou spolehlivost v tlakových systémech.

Technické parametry

Materiál	Plast PPSU
Provozní teplota	+120 °C
Jmenovitý tlak	PN 10
EAN	4013960368673
Hmotnost	0,283 kg
Kód	88463200
Značka	IVAR

Provozní teplota +120 °C a jmenovitý tlak PN10 zajišťují vhodnost tohoto tvarovky pro systémy pracující za středního tlaku a teploty. Tyto parametry jsou klíčové pro určení vhodnosti tvarovky pro konkrétní aplikace, jako jsou obytné topné systémy nebo systémy s nízkou teplotou. Materiál PPSU je zvolen díky své odolnosti vůči tepelnému stresu a chemické stabilitě ve vodních systémech.

Instalace a spojení

Tvarovka 90° se instaluje pomocí tvarovkového nástroje kompatibilního s typy čelistí B-F-TH. Rozměr spojení je 63 x 63, což znamená, že spojuje dvě potrubí ALPEX stejného průměru. Před instalací musí být koncové části potrubí čistě zříznuty a zbaveny ostrých hran. Pojezdný kroužek z nerez oceli se vloží do potrubí, následně se na něj nasadí tvarovka a poté se celé spojení tvarovkou správným nástrojem. Běžnou chybou během instalace je použití nesprávného tvarovkového nástroje nebo aplikace nerovnoměrného tlaku, což může vést k slabému nebo neúspěšnému spojení. Vždy ověřte, že tvarovkový nástroj je nastaven na správnou hloubku a že pojezdný kroužek je zcela zasunut do potrubí.

Kompatibilita a příslušenství

Tvarovka je specificky navržena pro použití s potrubím ALPEX a musí být použita spolu s pojezdným kroužkem z nerez oceli a těsnícím kroužkem z EPDM. Tvarovka je kompatibilní s tvarovkovými nástroji, které podporují typy čelistí B-F-TH. Pro běžnou instalaci nejsou potřeba žádné další produkty, ale je důležité zajistit, že všechny komponenty jsou z téže výrobny, aby byla zachována integrita systému a platnost záruky.

Technický pozadí pro projektanty

Materiál PPSU (polyphenylsulfone) je zvolen díky své odolnosti vůči vysokým teplotám a mechanické síle. Udržuje rozměrovou stabilitu při tepelném cyklování a je chemicky inertní vůči vodě a běžným přísadám v topných systémech. Pojezdný kroužek z nerez oceli poskytuje dodatečnou konstrukční podporu a zajišťuje bezpečné tvarovkové spojení. Těsnící kroužek z EPDM zajišťuje vodotěsné těsnění a je kompatibilní s pojezdným kroužkem a materiálem potrubí. Při integraci do systému musí být tvarovka umístěna tak, aby umožnila tepelné roztažení a smršťování potrubí, a celková rozvrstvení systému by měla být navržena tak, aby se minimalizovalo namáhání tvarovkových spojů.

Služba a provoz

Během běžného provozu není pro tento tvarovku požadována pravidelná údržba. Doporučuje se však pravidelné vizuální kontroly na případné známky mechanického namáhání, koroze nebo netěsnosti. Pokud systém bude delší dobu vypnutý, měl by být vyčerpán, aby se zabránilo poškození mrazem nebo kondenzací. Doba životnosti tvarovky je ovlivněna provozními podmínkami, zejména četností tepelného cyklování a kvalitou počáteční instalace.

Nejčastější otázky

Může být tvarovka použita s jinými typy potrubí než ALPEX?
Ne, tato tvarovka je specificky navržena pro potrubí ALPEX a nezaručí bezpečné spojení s jinými materiály potrubí.

Je materiál PPSU vhodný pro dlouhodobé vystavení horké vodě?
Ano, materiál PPSU je chemicky stabilní a udržuje své mechanické vlastnosti při provozních teplotách až +120 °C, a proto je vhodný pro systémy horké vody a topení.

Může být tvarovka znovu použita po instalaci?
Ne, jakmile je tvarovka tvarovkou, nelze ji odstranit nebo znovu použít. Pro jakoukoliv výměnu nebo opravu je třeba nainstalovat novou tvarovku.

Jaký tvarovkový nástroj je potřeba pro tuto tvarovku?
Je potřeba tvarovkový nástroj kompatibilní s typy čelistí B-F-TH, aby bylo zajištěno správné a bezpečné spojení během instalace.
