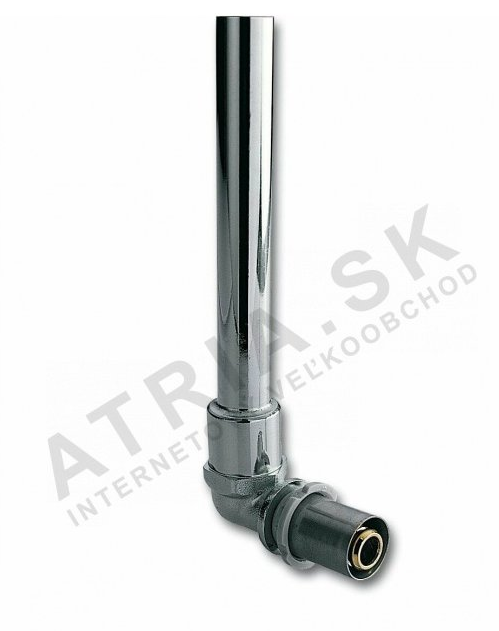

PRESS ohyb 90° - s připojovacím potrubím, 20 x 15 x (345) IVAR.PT 5715

Detailní popis produktu

Tento 90° PRESS ohyb se často používá v bytových a komerčních otopných soustavách, kde je potrubí ALPEX integrováno s ovládáním radiátorů. Zajišťuje beznetěsné a bezpečné spojení mezi flexibilním potrubím a tělesem kohoutu. Montéři pracující na centrálních otopných soustavách tento komponent často používají k vedení potrubí kolem překážek nebo k připojení k radiátorům v úzkých prostorech. Ohyb je vhodný jak pro nové instalace, tak pro modernizace systémů.

Jako součást série IVAR PT 5715 je navržen k použití v uzavřených otopných soustavách pracujících do teploty 120 °C. Ohyb zajišťuje kompatibilitu se standardními průměry potrubí ALPEX a umožňuje přesné zarovnání během instalace. Jeho kompaktní rozměry a odolná konstrukce z něj dělají ideální řešení pro použití v podlahovém vytápění, panelových radiátorech a větracích jednotkách.

Technické parametry

Materiál	Mosaz s niklovým povlakem CW617N
Jmenovitý tlak	PN 10
Hmotnost	0,21 kg
Kód	511026
Značka	IVAR

Jmenovitý tlak PN 10 ukazuje vhodnost komponentu pro nízkonapěťové domovní vytápěcí aplikace. Materiál, mosaz s niklovým povlakem CW617N, zajišťuje odolnost proti korozi a mechanickému opotřebení. Tyto parametry jsou zásadní pro výběr správné velikosti ohybu a zajištění kompatibility s hydraulickými a tepelnými podmínkami systému.

Instalace a připojení

Ohyb se instaluje kleští kompatibilní s modelem IVAR.TR 4430. Připojovací potrubí se vloží do ohybu a zabezpečí se nerezovou násadou a těsnící prstenec z EPDM. Rozměry připojení jsou 20 mm a 15 mm pro koncové části potrubí. Během instalace je důležité zajistit, že je potrubí zcela vloženo do nýtovacího nástavce a že kleště jsou správně zarovnány, aby se zabránilo špatnému zarovnání nebo poškození těsnění. Běžné chyby při instalaci zahrnují nedostatečnou hloubku vložení potrubí, špatné umístění těsnícího prstence a přecpaní, což může způsobit deformaci násady. Po nýtování by měl montér vizuálně zkontrolovat nýtovací zářezy a potvrdit, že potrubí nelze vytáhnout rukou. Jakékoliv odchylky by měly být opraveny před zahájením provozu systému.

Kompatibilita a příslušenství

Tento ohyb je specificky navržen k použití s potrubím ALPEX a vyžaduje kleště IVAR.TR 4430 pro instalaci. Není kompatibilní s jinými typy nýtovacích nástrojů nebo materiály potrubí. Při objednávce je třeba zajistit, že jsou do projektového seznamu materiálů zahrnuty i požadované kleště a další nýtovací nástavce, jako jsou přímé přechody nebo T-junctiony. Pro velké objemy instalací je vhodné objednávat v sálech, aby byla zajištěna konzistence a minimalizováno časové zpoždění.

Technický pozadí pro projektanty

Ohyb funguje tím, že mezi potrubím a nýtovacím nástavcem vytvoří tuhé mechanické spojení prostřednictvím nýtovacího procesu. Tělo z mosazi s niklovým povlakem poskytuje dobrou tepelnou vodivost a konstrukční stabilitu. Těsnící prstenec z EPDM zajišťuje těsné těsnění proti vodě a páře, zatímco nerezová násada zabrání úniku a udrží zarovnání. Tato konstrukce umožňuje efektivní přenos tepla a dlouhodobou spolehlivost v uzavřených systémech. Ohyb se plynule integruje do otopných oběhů a zvyšuje účinnost systému tím, že minimalizuje ztráty tlaku a odpor toku.

Služba a provoz

Pravidelná kontrola ohybu není obvykle potřeba, pokud nevzniknou problémy s výkonem systému. Během údržby je však doporučeno ověřit integrity nýtovacího spojení a absence netěsností. Jakékoliv známky deformace, trhlin nebo změny barvy by měly být vyšetřeny. Pokud je ohyb odstraněn, musí být nahrazen novým jednotkou, protože opakované použití není povoleno kvůli potenciálnímu poškození těsnícího prstence a násady.

Nejčastější otázky

Může být tento ohyb použit s jinými typy potrubí?
Ne, je specificky navržen pro potrubí ALPEX a vyžaduje kleště IVAR.TR 4430 pro instalaci.

Je možné opakovaně použít ohyb po odstranění?
Ne, těsnící prstenec a násada mohou být během odstranění poškozeny, což způsobí nebezpečné a neefektivní opakované použití.

Jaká je maximální provozní teplota tohoto komponentu?
Ohyb je určen pro provoz do teploty +120 °C podle technických specifikací výrobce.

Je během instalace třeba použít dodatečné těsnící materiály?
Ne, těsnící prstenec z EPDM je již součástí a nesmí být během instalace nahrazován nebo upravován.
