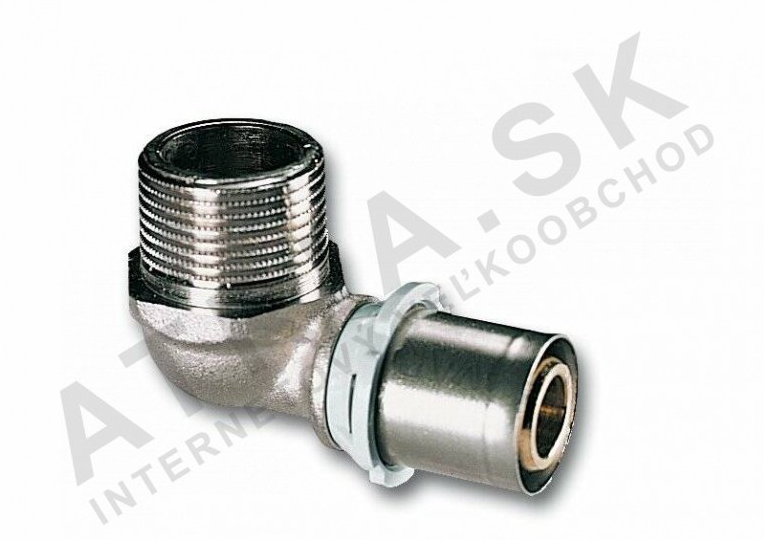

Ohyb stiskový 90° - závit mužský, 1" M x 32 IVAR.PT 5711
Kód: 511013Související produkty
Detailní popis produktu
Stiskové ohyby jsou základními komponentami v otopných a sanitárních systémech, kde jsou potřeba změny směru. Tento ohyb 90° se běžně používá v obytných i komerčních budovách pro spojování potrubí ALPEX se závitovými prvky. Je vhodný pro aplikace s distribucí teplé a studené vody, podlahové vytápění a jiné tlakové potrubní systémy. Ohyb je navržen pro použití se závitovými prvky a vyžaduje stiskací nástroj pro bezpečnou montáž. Konstrukce z mosazi s niklovým povlakem zajišťuje odolnost a odolnost proti korozi ve vlhkém prostředí.
Při montáži stiskových spojů je důležité zajistit, že potrubí je čisté a bez ostrých hran před stisknutím. Ohyb musí být správně zarovnán s potrubím a s paticí závitovou částí, aby se zabránilo poškození a úniku. Stisková operace by měla být provedena podle pokynů výrobce, aby byla zajištěna těsná spojka. Tento ohyb se obvykle používá společně s jinými stiskovými spoji a je kompatibilní se standardními potrubními systémy ALPEX.
Technické parametry
| Materiál | Mosaz CW617N s niklovým povlakem |
|---|---|
| Prováděcí teplota | +120 °C |
| Jmenovitý tlak | PN 10 |
| Hmotnost | 0,24 kg |
| Kód | 511013 |
| Značka | IVAR |
Montáž a spojení
Ohyb se spojuje pomocí závitu 1 palce a vyžaduje stiskací nástroj pro zajištění spojení s potrubím ALPEX. Stisková operace musí být provedena správným nástrojem, aby byla zajištěna spolehlivá těsnost. Velikost spojení je 32 mm a typ závitu je mužský. Během montáže je důležité zkontrolovat, že potrubí je rovné a že ohyb je zarovnán s paticí závitovou částí. Běžné chyby při montáži zahrnují nesprávnou hloubku stisku, špatné zarovnání a nedostatečné vyčištění potrubí před stisknutím.Kompatibilita a příslušenství
Tento stiskový ohyb je kompatibilní s potrubními systémy ALPEX a vyžaduje nerezovou vložku a těsnění EPDM pro stiskové spojení. Je navržen k použití se stiskacími nástroji vhodnými pro danou velikost potrubí. Nejsou uvedeny žádné další produkty pro tento model, ale ohyb by měl být použit společně s jinými stiskovými spoji a nástroji pro kompletní montáž.Technický pozadí pro projektanty
Stiskový ohyb funguje tím, že mezi potrubím a spojkou vytvoří mechanické a hydraulické těsnění pomocí stiskacího nástroje. Mosaz CW617N s niklovým povlakem poskytuje dobrou mechanickou pevnost a odolnost proti korozi. Těsnění EPDM zajišťuje těsné spojení a je kompatibilní s vnitřním závitem. Nerezová vložka podporuje potrubí během stiskového procesu a pomáhá udržet zarovnání. Výkon ohybu je ovlivněn kvalitou stiskové operace, stavem potrubí a kompatibilitou těsnících materiálů s médiem systému.Služba a provoz
Nejsou uvedena žádná konkrétní období pro servis. Pravidelné vizuální kontroly by měly být prováděny, aby byly zjištěny známky opotřebení, koroze nebo úniku. Ohyb by měl být vyměněn, pokud je zjištěno jakékoliv poškození nebo pokud se spojení stane volným. Těsnění EPDM by mělo být kontrolováno na známky degradace, zejména v aplikacích s vysokou teplotou.Nejčastější otázky
Může být tento ohyb použit s jinými materiály potrubí než ALPEX?
Je specificky navržen pro použití s potrubím ALPEX a nemusí být vhodný pro jiné typy potrubí bez potvrzení od výrobce.
Je ohyb vhodný pro parní aplikace?
S provozní teplotou +120 °C je vhodný pro systémy s teplou vodou, ale ne pro parní aplikace s vysokým tlakem.
Může být ohyb použit v systémech s vyšším tlakem než PN 10?
Je klasifikován pro PN 10 a neměl by být použit v systémech s vyšším tlakem bez konzultace s technickou specifikací výrobce.
Jaký nástroj se doporučuje pro stisknutí tohoto ohybu?
Měl by být použit stiskací nástroj kompatibilní s potrubím ALPEX a danou velikostí potrubí.
Doplňkové parametry
| Kategorie: | Kolenní lis vnější závit |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.24 kg |
| Druh výrobku: | koleno / oblouk |
| Rozměr závitu: | 1" |
| Typ připojení: | lisovací spoj |
| Materiál: | mosaz |
| Jmenovitý tlak: | PN 10 |
| Materiál: | niklovaná mosaz CW617N |
| Provozní teplota: | +120 °C |
