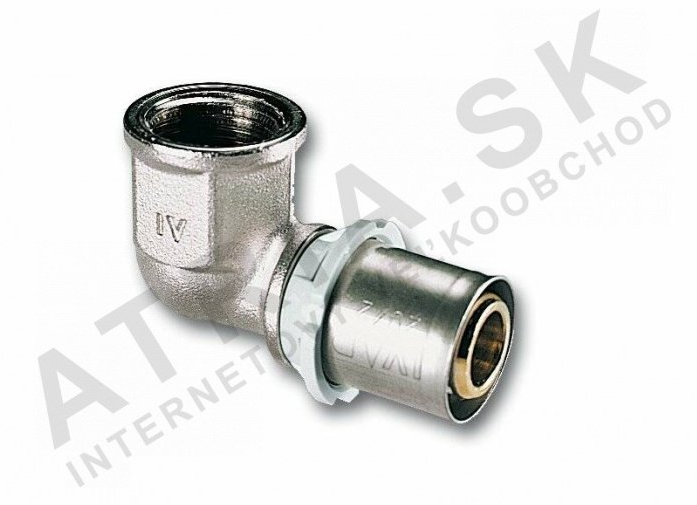

Ohyb stiskový 90° - závit ženský, 1/2 palce F x 20 IVAR.PT 5712

Detailní popis produktu

Tento 90° stiskový ohyb je běžnou součástí v topných, potrubních a sanitárních instalacích, kde je třeba připojit potrubí ALPEX ke závitovým armaturám nebo zařízením. Často se používá v bytových i komerčních budovách k přesměrování toku v potrubních systémech. Ohyb je navržen pro systémy pracující s teplotami až do 120 °C a nominálním tlakem PN 10. Je vhodný pro montáž jak v novostavbách, tak při rekonstrukcích, zejména tam, kde je potřeba odolné a koroze odolné spojení.

Stiskové spojení zajistí bezpečné a netěsné spojení při použití kompatibilních potrubí ALPEX a nástrojů. Ohyb se obvykle montuje kvalifikovaným technikem pomocí stiskového nástroje, který stlačí prsten kolem potrubí, čímž vznikne těsné spojení. Konstrukce z mosazi s niklovým povlakem zajišťuje odolnost proti korozi a dlouhodobou spolehlivost v mokrém nebo vlhkém prostředí.

Technické parametry

Materiál	Mosaz CW617N s niklovým povlakem
Prov. teplota	+120 °C
Nominální tlak	PN 10
Hmotnost	0,094 kg
Kód	511006
Značka	IVAR

Hranice provozní teploty +120 °C a nominální tlaková třída PN 10 jsou klíčové pro určení vhodnosti tohoto ohybu v konkrétních systémech. Tyto parametry zajišťují kompatibilitu se standardními aplikacemi pro teplou vodu a topení. Výběr materiálu (mosaz s niklovým povlakem) a těsnění z EPDM přispívá k odolnosti ohybu vůči tepelnému a mechanickému namáhání, čímž je vhodný pro dlouhodobé použití v tlakových systémech.

Montáž a připojení

Ohyb se montuje pomocí stiskového nástroje kompatibilního s potrubními systémy ALPEX. Spojení se vytvoří vložením připraveného potrubí ALPEX do ohybu a stisknutím prstence nástrojem, dokud není dosaženo správného tlaku. Vnitřní závit (1/2 palce F) umožňuje přímé připojení ke závitovým komponentám, jako jsou kohouty, měřiče nebo jiné armatury. Je důležité zajistit, že potrubí je čistě zříznuté a bez ostrých hran před vložením, aby nedošlo ke poškození těsnícího materiálu. Běžné chyby při montáži zahrnují použití nesprávného stiskového nástroje, přestisknutí spojení nebo nedbalé kontrolování výstupu ohybu vzhledem k potrubí a připojené komponentě.

Kompatibilita a příslušenství

Tento ohyb je specificky navržen pro použití s potrubím ALPEX a vyžaduje kompatibilní stiskový nástroj pro montáž. Těsnění z EPDM je kompatibilní se standardními klemami typu B-F-TH. Pro kompletní montáž by měl technik mít k dispozici vhodný řezací a vyhlazovací nástroj. K stiskovému spojení není třeba žádné další těsnící prostředky nebo pásky. Tento ohyb není zaměnitelný s jinými typy závitových armatur, pokud nejsou specificky navrženy pro stejný systém.

Technický pozadí pro projektanty

Stiskové spojení funguje tím, že se stlačí ocelový prsten kolem potrubí ALPEX, čímž vznikne mechanické i hydraulické těsnění. Tělo z mosazi s niklovým povlakem poskytuje dobrou odolnost proti korozi a tepelnou stabilitu, zatímco těsnění z EPDM zajišťuje pružnost a těsné spojení. Ohyb je navržen tak, aby se integroval do systémů se standardními průměry potrubí a požadavky na tlak. Doba životnosti a účinnost ohybu závisí na správné montáži, kvalitě stiskového nástroje a stavu povrchu potrubí. Vystavení teplotám nad 120 °C nebo tlakům vyšším než PN 10 může snížit výkon a trvanlivost komponentu.

Služba a provoz

Ohyb nepožaduje pravidelnou údržbu, pokud je správně nainstalován. Doporučuje se však pravidelně kontrolovat spojení na známky netěsnosti nebo mechanického poškození, zejména v oblastech s vysokou vibrací nebo tepelnou expanzí. Pokud je zjištěna netěsnost, je třeba spojení demontovat a znovu stisknout správným nástrojem. Pro tento komponent nejsou stanoveny žádné servisní intervaly, protože je navržen pro dlouhodobé použití bez údržby za běžných provozních podmínek.

Nejčastější otázky

Může se tento ohyb použít s měděným potrubím?
Ne, tento ohyb je specificky navržen pro použití s potrubím ALPEX a vyžaduje stiskové spojení. Není kompatibilní s mědí nebo jinými typy potrubí, pokud není systém přizpůsoben.

Je vnitřní závit kompatibilní se standardními kohouty?
Ano, ženský závit 1/2 palce je kompatibilní se standardními kohouty, měřiči a jinými závitovými komponentami, které používají stejný typ a velikost závitu.

Může se ohyb použít v parních systémech?
Ne, maximální provozní teplota +120 °C a tlaková třída PN 10 z něj dělají nevhodný pro parní aplikace, které obvykle vyžadují vyšší odolnost vůči teplotě a tlaku.

Jaký stiskový nástroj je potřeba pro montáž?
Je třeba stiskový nástroj kompatibilní s potrubními systémy ALPEX. Nástroj musí být schopen aplikovat správný tlak pro stlačení ocelového prstence kolem potrubí bez poškození armatury.
