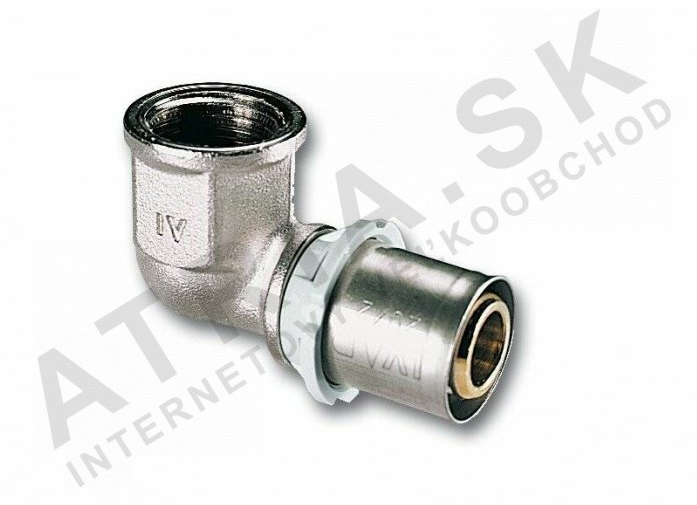

Ohyb stiskový 90° - závit ženský, 3/4 palce F x 26 IVAR.PT 5712
Kód: 511008Související produkty
Detailní popis produktu
Tento 90° stiskový ohyb je navržen pro spojování potrubí ALPEX s komponenty s vnitřními závity v topných, potrubních a sanitárních systémech. Konstrukce z mosazi s niklovým povlakem zajišťuje odolnost proti korozi a mechanickému namáhání. Často se používá ve výstavbě obytných i komerčních budov pro rozvody teplé vody, podlahové vytápění a centrální topná zařízení. Sada je určena k použití se stiskovými nástroji typu B-F-TH, což zajišťuje bezpečné a netěsné spojení.
Instalatéři pracující na systémech s vnitřními závity najdou tento ohyb vhodný pro spojování potrubí ALPEX s ventily, počítadly a jinými závitovými komponentami. Provozní podmínky zahrnují kontinuální teploty až do +120 °C a jmenovitý tlak PN 10. To z něj dělá vhodný prvek jak pro domácí, tak i průmyslové aplikace s topnými okruhy a rozvody teplé vody.
Technické parametry
| Materiál | Mosaz s niklovým povlakem CW617N |
|---|---|
| Provozní teplota | +120 °C |
| Jmenovitý tlak | PN 10 |
| Hmotnost | 0,139 kg |
| Kód | 511008 |
| Značka | IVAR |
Montáž a spojení
Pro montáž stiskového ohybu nejprve zkontrolujte, zda je potrubí ALPEX čistě zříznuté a bez ostrých hran. Vložte potrubí do sady až po značku zastavení. Použijte stiskový nástroj kompatibilní s typem B-F-TH, abyste rovnoměrně zatížili obvod potrubí. Zkontrolujte zarovnání ohybu s komponentou s vnitřním závitem, aby nedošlo k poškození při utahování. Běžné chyby při montáži zahrnují použití nesprávných stiskových nástrojů nebo nedostatečné vyčištění konce potrubí před stisknutím. Vždy po montáži zkontrolujte spojení aplikací systémového tlaku a zkontrolujte, zda není netěsné.Kompatibilita a příslušenství
Tato stisková sada je speciálně navržena pro potrubí ALPEX a kompatibilní je se stiskovými nástroji typu B-F-TH. Pro kompletní montáž mohou být podle rozvržení systému potřeba další sady, jako jsou přechody, přírubové spoje a adaptéry. Doporučuje se použít nekovové svorky a EPDM těsnění dodané výrobcem, aby byla zajištěna integrity systému a zabráněno únikům.Technický pozadí pro projektanty
Ohyb funguje tím, že vytváří kovové těsnění mezi stiskovou náplastí a stěnou potrubí ALPEX. Tělo z mosazi s niklovým povlakem poskytuje vysokou tepelnou vodivost a odolnost proti usazování a pittingu. EPDM těsnění zajišťuje těsné spojení s potrubím a kompenzuje drobné nerovnosti povrchu. Při integraci do systému by projektanti měli zvážit průtokové vlastnosti a tlakovou ztrátu přes ohyb, zejména v aplikacích s vysokým průtokem. Doba životnosti sady je ovlivněna kvalitou stiskového spojení, chemickým složením dopravovaného média a přítomností mechanického namáhání během montáže.Služba a provoz
Během pravidelných inspekčních kontrol systému zkontrolujte ohyb na známky úniku, koroze nebo mechanického poškození. Ujistěte se, že stiskové spojení zůstává neporušené a těsnící plochy jsou bez nečistot. Pro tuto sadu nejsou stanoveny pravidelné intervaly údržby, ale jakékoliv potíže se spojením by měly být okamžitě odstraněny, aby se zabránilo selhání systému.Nejčastější otázky
Může být tento stiskový ohyb použit s jinými typy potrubí než ALPEX?
Ne, tato sada je speciálně navržena pro potrubí ALPEX a nemusí poskytovat spolehlivé spojení s jinými materiály.
Je tento ohyb vhodný pro použití s glykolovými tepelnými médiy?
Ano, použité materiály jsou kompatibilní s glykolovými médiy v rámci stanovených teplotních a tlakových mezí.
Jaký typ stiskového nástroje je potřeba pro montáž?
Pro zajištění správného a bezpečného spojení je potřeba stiskový nástroj kompatibilní s typem B-F-TH.
Může být ohyb demontován po montáži?
Ne, jakmile je spojení stisknuto, je trvalé a nelze jej znovu použít nebo přemístit.
Doplňkové parametry
| Kategorie: | Vnitřní závit kolenního lisu |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.139 kg |
| Druh výrobku: | koleno / oblouk |
| Rozměr závitu: | 3/4" |
| Typ připojení: | lisovací spoj |
| Materiál: | mosaz |
| Jmenovitý tlak: | PN 10 |
| Materiál: | niklovaná mosaz CW617N |
| Provozní teplota: | +120 °C |
| Posledná aktuálizacia ceny: | 29.11.2024 11:49:30 |
