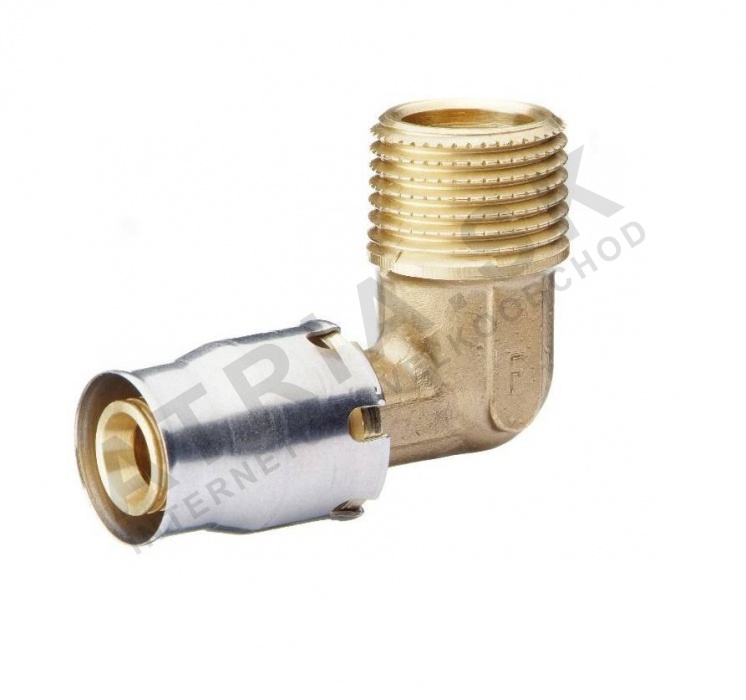

Ohyb PUSH 90° - závit mužský - 26x3/4 "M

Detailní popis produktu

Tento ohyb PUSH 90° se často používá v bytových a komerčních systémech vytápění a kanalizace, kde je třeba spojit potrubí ALPEX s vnitřními závitovými přípojkami. Ideální je pro aplikace jako je podlahové vytápění, oběh teplé vody nebo centrální vytápění. Přípojka umožňuje rychlou a beznástrojovou montáž, což je vhodné pro použití v úzkých prostorech nebo tam, kde je omezen přístup. Ohyb je navržen pro systémy pracující při maximální teplotě +120 °C a nominálním tlaku PN 10, což zajišťuje kompatibilitu se standardními domovními a lehce komerčními systémy vytápění.

Jeho kompaktní design a spojení typu push-fit z něj dělají vhodný nástroj pro rekonstrukce nebo v případech, kde prostorové omezení neumožňuje použití tradičních stlačovacích nebo lisovacích přípojek. Přípojka je vhodná jak pro nové instalace, tak pro údržbu, poskytující spolehlivé a odolné spojení v systémech s kolísajícími tlaky a teplotami.

Technické parametry

Montáž a připojení

Tento ohyb PUSH je navržen pro použití s potrubím ALPEX a připojuje se k vnitřnímu závitu 3/4 palce. Montáž zahrnuje vložení připraveného potrubí do přípojky až po značku zastavení. K připojení není potřeba žádný další nástroj, ale je důležité zajistit, že potrubí je čisté a bez nečistot. Přípojka obsahuje nerezové pouzdro a těsnicí kroužek z EPDM, což zajišťuje vodotěsné a odolné spojení.

Běžné chyby při montáži zahrnují nedostatečnou přípravu potrubí, nesprávnou hloubku vložení nebo použití přípojky s nekompatibilními materiály potrubí. Aby se zabránilo únikům nebo selháním, montéři by měli ověřit, že potrubí je přímořezané a že vnitřní závit je čistý a nepoškozený. Přípojka by neměla být používána s potrubím, které bylo ohnuto nebo zdeformováno, protože to může ohrozit integritu spojení.

Kompatibilita a příslušenství

Tento ohyb PUSH je speciálně navržen pro použití s systémy potrubí ALPEX s připojením typu push-fit. Je kompatibilní se standardními přípojkami s vnitřním závitem 3/4 palce a může být použit spolu s dalšími komponentami typu push-fit, jako jsou přímé spojky, křížové spojky a ventily. Pro kompletní systém mohou být potřeba další komponenty, jako jsou přímé přípojky nebo uzavírací ventily. Montéři by měli zajistit, že všechny komponenty pocházejí ze stejného systému, aby byla zajištěna kompatibilita a integrita systému.

Technický pozadí pro projektanty

Ohyb PUSH funguje na jednoduchém mechanickém principu: těsnicí kroužek z EPDM se při vložení potrubí do přípojky stlačí proti vnějšímu povrchu potrubí. Nerezové pouzdro poskytuje dodatečnou mechanickou podporu a zajišťuje bezpečné spojení. Použití mosazi CW617N jako hlavního materiálu poskytuje dobré odolnosti korozi a mechanickou pevnost, což z něj dělá vhodný materiál pro dlouhodobé použití ve vlhkém prostředí.

Ohyb se integruje do systému připojením k vnitřnímu závitu ventilu, radiátoru nebo jiné komponenty. Těsnicí vlastnosti jsou ovlivněny kvalitou přípravy potrubí a správnou hloubkou vložení. Vlastnosti materiálu a návrh zajišťují, že přípojka může odolat opakovanému tepelnému roztažení a smršťování bez poškození těsnění.

Údržba a provoz

Při provozu ohyb nepožaduje pravidelnou údržbu. Doporučuje se však pravidelné kontrolování na případné úniky, korozi nebo mechanické poškození. Pokud je zjištěn únik, přípojka by měla být odstraněna a nahrazena novou. Těsnicí kroužek z EPDM není vyměnitelný a musí být nahrazen spolu s celou přípojkou v případě poškození. Nejsou definována žádná plánovaná období údržby, protože komponenta je navržena pro dlouhodobé použití za normálních provozních podmínek.

Nejčastější otázky

Může být tento ohyb použit s jinými materiály potrubí než ALPEX?
Ne, je speciálně navržen pro použití s potrubím ALPEX s připojením typu push-fit a nemusí poskytovat spolehlivé spojení s jinými materiály.

Je možné potrubí odstranit z přípojky po montáži?
Ano, spojení typu push-fit umožňuje odstranění potrubí, ale opakované demontáže mohou ovlivnit těsnost a byly by měly být vyhýbány, pokud není nutné.

Může být tato přípojka použita v párových systémech?
Ne, maximální prováděcí teplota +120 °C z ní dělá nevhodnou pro párové aplikace, které obvykle překračují tuto mez.

Je tento ohyb vhodný pro venkovní instalace?
Ne, není navržen pro venkovní použití a by měl být instalován v chráněném prostředí, aby byl chráněn před počasím a UV zářením.
