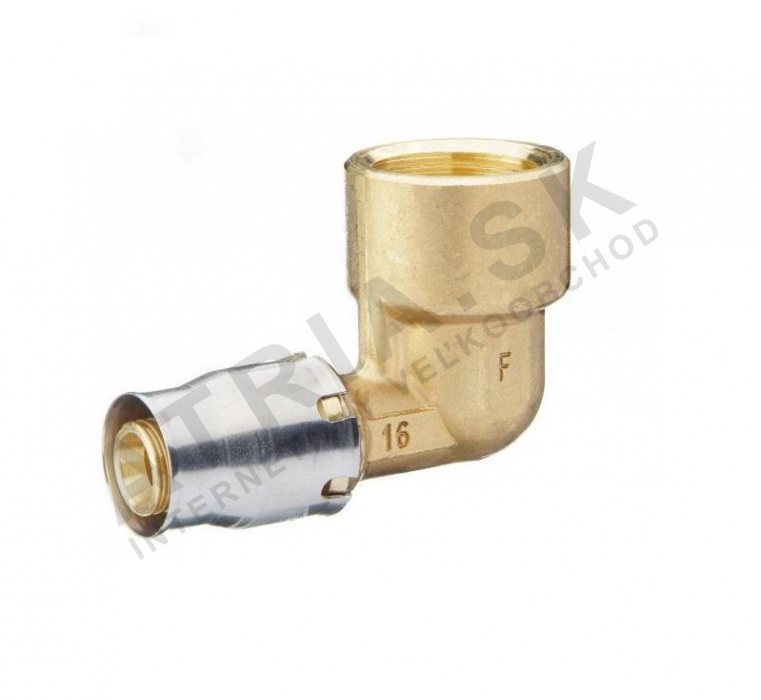

Ohyb PUSH 90° - závit ženský - 16x1/2 palce F

Detailní popis produktu

Tento push ohyb se běžně používá ve venkovských i komerčních budovách pro jednoduché a beznástrojové spojení potrubí ALPEX s komponenty se závitem. Instalatéři pracující na vodovodních, topných nebo sanitárních systémech využívají jednoduchost montáže, kterou poskytuje design push spojení. Eliminuje potřebu stlačovacích nástrojů, což jej činí ideálním pro aplikace, kde je potřeba rychlé sestavení a rozmontování.

Tento přípoj se běžně nachází v systémech, kde měděné nebo plastové potrubí přechází na závitové komponenty, jako jsou ventily, měřiče nebo spotřebiče. Kompaktní rozměr a odolná konstrukce z něj dělají vhodný prvek pro úzké prostory, přičemž udržuje hydraulické vlastnosti za běžných provozních podmínek.

Technické parametry

Materiál	Mosaz CW617N
Prováděcí teplota	+120 °C
Jmenovitý tlak	PN 10
EAN	4013960355543
Hmotnost	0,09 kg
Kód	87316792
Značka	IVAR

Maximální provozní teplota +120°C umožňuje využití přípoje v systémech teplé vody, zatímco hodnocení PN 10 zajišťuje spolehlivost za běžných domácích a lehce průmyslových tlaků. Tyto specifikace pomáhají určit vhodnost pro konkrétní aplikace a zajišťují dodržení požadavků návrhu systému.

Montáž a spojení

Pro spojení potrubí ALPEX vloží instalatér připravené potrubí do koncového push spojení až po zastavovací značku. Vnitřní kroužek a těsnící kroužek se stlačí kolem potrubí, aby vytvořily vodotěsné těsnění. Závitová strana se utáhne pomocí standardních potrubních kleští. Před montáží se ujistěte, že vnitřní závit je čistý a bez nečistot. Běžné chyby zahrnují nedostatečnou hloubku vložení potrubí nebo přetížení závitového spojení. Vždy ověřte, že potrubí je plně zasunuté a že těsnící kroužek není poškozený, před utažením. Pravidelné kontroly po montáži potvrzují integritu spojení.

Kompatibilita a příslušenství

Tento ohyb je kompatibilní pouze s potrubími ALPEX správného vnějšího průměru. Měl by být použit spolu s běžnými komponentami se vnitřním závitem, jako jsou ventily, kohoutky nebo adaptéry. K montáži není potřeba žádné další nástroje díky mechanismu push spojení. Související produkty zahrnují přímé push spojky, push sjednocovače a další push ohyby z rozsahu IVAR.

Technický pozadí pro projektanty

Push spojení využívá nerezový kroužek a těsnící kroužek z EPDM, které udržují a těsní potrubí. Mosazné tělo poskytuje odolnost proti korozi a mechanickou pevnost. Tento přípoj se integruje přímo do tlakových systémů a udržuje svou integritu po celou dobu životnosti instalace, pokud je použit v rámci stanovených limitů. Výkon systému závisí na správné montáži a dodržení hodnocení tlaku a teploty.

Služba a provoz

Při pravidelné kontrole zkontrolujte případné známky úniku nebo opotřebení těsnícího kroužku. Pokud je přípoj odstraněn během oprav, ujistěte se, že náhradní díl má stejná specifikace. Kromě vizuálních kontrol a funkčních testů podle plánu údržby systému není potřeba pravidelná údržba.

Nejčastější otázky

Může být tento ohyb použit s měděnými nebo PE-Xa potrubími?
Ne, je specificky navržen pro potrubí ALPEX a neměl by být použit s jinými materiály kvůli rozdílům v rozměrech a těsnění.

Je možné znovu použít přípoj po demontáži?
Není doporučeno znovu použít přípoj po demontáži, protože těsnící kroužek a kroužek mohly být deformovány během prvního stlačení.

Jaké nástroje jsou potřeba pro montáž?
Pro utažení vnitřního závitu jsou potřeba pouze standardní potrubní kleště. Není potřeba žádné speciální stlačovací nebo lisovací nástroje.

Může být tento přípoj použit ve vodních systémech?
Ne, maximální provozní teplota +120°C znamená, že není vhodný pro vodní aplikace, které překračují tento limit.
