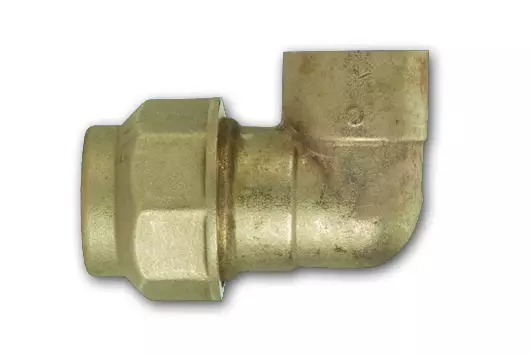

Ohyb - trubka/vnitřní závit - 20x1/2 palce; PE/venkovní závit

Detailní popis produktu

Tento ohyb se běžně používá v bytových a komerčních sanitárních a otopných systémech k vytvoření spojení o 90 stupňů mezi PE trubkou a vějířovým závitem. Montéři a technici tento přípojka často používají v aplikacích jako je podlahové vytápění, rozdělení teplé a studené vody a zavlažovací systémy. Přípojka je navržena pro použití v prostředích, kde systém může být vystaven nízkým teplotám, například v nevyhřívaných sklepích nebo venkovních instalacích. Mosazná konstrukce zajišťuje odolnost a odolnost proti korozi, což z ní činí vhodnou pro dlouhodobé použití v tlakových systémech.

Při výběru tohoto ohybu je důležité zvážit požadavky na tlak a teplotu systému. Označení PN 16 znamená, že může vydržet nominální tlak 16 bar, což je vhodné pro většinu standardních sanitárních a otopných aplikací. Rozsah provozních teplot od -20 °C do +90 °C umožňuje flexibilitu v podmínkách instalace. Vnitřní závit a PE spojení zajišťují kompatibilitu se standardními rozměry trubek a přípojek používanými v průmyslu.

Technické parametry

Instalace a spojení

Instalace začíná připravováním PE trubky, která je čistě zříznuta a odstraněny všechny ostré hrany. Ohyb je pak nasunut na trubku, přičemž je důležité zajistit správné sednutí stříhacího prstence. Vějířový závit je zapojen do odpovídajícího vnitřního závitu komponenty systému. Pro utažení spojení by měl být použit momentový klíč podle specifikací výrobce. Běžné chyby zahrnují přetížení, které může poškodit závity nebo deformovat mosazné tělo, a nedostatečné utažení, které může vést k únikům. Důležité je zkontrolovat zarovnání trubky a ohybu před konečným utažením, aby bylo zajištěno bezúnikové spojení.

Kompatibilita a příslušenství

Tento ohyb je kompatibilní se standardními PE trubkami a komponentami s vějířovým závitem používanými v sanitárních a otopných systémech. Pro bezpečné spojení je důležité zajistit, že PE trubka má správný průměr a že vějířový závit je správné velikosti a typu. K instalaci nejsou potřeba žádné další příslušenství, ale doporučuje se mít k dispozici náhradní O-kroužky pro údržbu nebo výměnu. Související produkty mohou zahrnovat další IVAR ohyby, přechody a adaptéry pro podobné aplikace.

Technický pozadí pro projektanty

Ohyb funguje tím, že přesměruje tok kapaliny přes 90stupňový ohyb. Stříhací prstenec z mosazi CW614N zajišťuje bezpečné a bezúnikové spojení mezi PE trubkou a přípojkou. O-kroužky z NBR materiálu poskytují pružné těsnění, které kompenzuje drobné nepřesnosti a tepelné roztažnost. Integrace tohoto ohybu do systému závisí na tlakových a teplotních podmínkách systému, stejně jako na kompatibilitě připojených komponent. Doba životnosti přípojky je ovlivněna kvalitou instalace, provozními podmínkami a údržbou v průběhu času.

Služba a provoz

Doporučuje se pravidelně kontrolovat spojení, aby nebyly zaznamenány žádné známky úniku nebo opotřebení. Pokud je systém vystaven vysokým teplotám nebo kolísavým tlakům, je vhodné pravidelně kontrolovat utažení spojení. Nejsou poskytovány konkrétní intervaly údržby, ale jakákoli viditelná poškození nebo známky úniku by měly být okamžitě vyřešeny. O-kroužky by měly být vyměněny, pokud ukazují známky opotřebení nebo pokud se spojení stane obtížné k utažení. Správná údržba pomůže zajistit dlouhodobou výkonnost a spolehlivost přípojky.

Nejčastější otázky

Může být tento ohyb použit ve vodovodním systému s teplou vodou?
Ano, ohyb je vhodný pro vodovodní systémy s provozními teplotami až do +90 °C.

Je tento ohyb kompatibilní se standardními PE trubkami?
Ano, je navržen pro použití se standardními PE trubkami a má bezpečné spojení stříhacím prstencem.

Může být ohyb použit v tlakovém systému?
Ano, označení PN 16 znamená, že je vhodný pro systémy pracující při až 16 bar.

Co by mělo být zkontrolováno po instalaci?
Po instalaci by měla být zkontrolována zarovnání a utažení spojení, aby nebyly zaznamenány žádné úniky nebo nepřesnosti.
