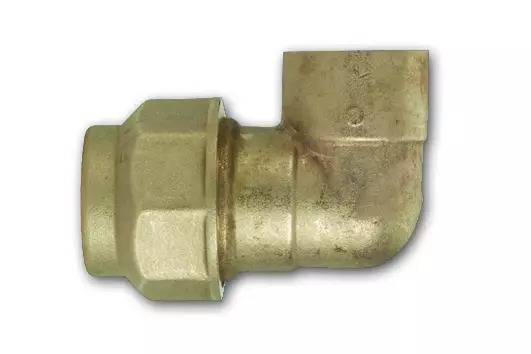

Ohyb - potrubí/vnitřní závit - 25x3/4 palce; PE/venkovní závit

Detailní popis produktu

Ohyby tohoto typu se běžně používají v obytných a komerčních budovách pro změnu směru toku v topných, potrubních a zavlažovacích systémech. Instalatéři a technici tyto armatury obvykle používají v systémech, kde PE potrubí je spojeno s šroubením, jako jsou ventily, měřiče nebo rozdělovače. Ohyb umožňuje 90stupňový zatáčku v potrubí, zajišťuje těsné a netěsné spojení. Je zvláště užitečný v úzkých prostorech, kde je potřeba flexibilního vedení, jako podlahy, výplně stěn nebo v místnostech s technologiemi. Mosazná konstrukce zaručuje odolnost a odolnost proti korozi, což je vhodné pro dlouhodobé použití v systémech s teplou i studenou vodou.

Tyto armatury se často vyskytují v systémech pracujících v rozmezí teplot -20°C až +90°C, jako je podlahové vytápění, distribuce teplé vody a nízkotlaké zavlažování. Klasifikace PN 16 zajišťuje kompatibilitu s systémy pracujícími za středních tlaků, což je vhodné pro většinu standardních obytných a lehkých komerčních instalací. Vnitřní závit umožňuje těsné spojení s PE potrubím, zatímco vnější závit poskytuje stabilní rozhraní s ostatními šroubením. Design zajišťuje těsné těsnění a spolehlivou výkon v nových instalacích i opravách systému.

Technické parametry

Materiál	Tělo mosaz CW617N podle EN 12165
Provozní teplota	-20 °C
Nominální tlak	PN 16
Kód	I07700034
Značka	IVAR

Klasifikace nominálního tlaku PN 16 znamená, že armatura je vhodná pro systémy pracující za tlaků až 16 bar při referenční teplotě. Rozsah provozní teploty od -20°C do +90°C znamená, že je použitelná v systémech s teplou i studenou vodou. Tyto parametry jsou zásadní pro správné rozměření a výběr, zajišťující, že armatura vydrží podmínky konkrétní instalace. Použité materiály, zejména tělo z mosazi CW617N, jsou vybrány pro svou mechanickou pevnost a odolnost proti korozi ve vodních systémech.

Instalace a připojení

K instalaci ohybu je třeba nejprve zajistit, že PE potrubí je správně připraveno čistým, bez hrubek řezem. Vnitřní závit je navržen tak, aby přijal PE potrubí s vnějším průměrem 25 mm, zatímco vnější závit je určen pro spojení 3/4 palce. Stříhací prstenec z mosazi CW614N zajišťuje těsné a netěsné těsnění mezi PE potrubím a armaturou. Je důležité zkontrolovat, že těsnící kroužky (NBR a STOP) jsou správně umístěny a nepoškozené, před zatíráním spojení. Běžné chyby při instalaci zahrnují přetížení armatury, což může poškodit PE potrubí nebo těsnící kroužky, a použití nesprávného těsnícího prostředku, který může ovlivnit těsnost. Vždy postupujte podle pokynů výrobce pro moment zatírání a používejte pouze schválené těsnící prostředky, pokud jsou potřeba.

Kompatibilita a příslušenství

Tento ohyb je kompatibilní se standardními PE potrubními systémy a může být připojen k vnějšímu šroubení, jako jsou ventily, měřiče a rozdělovače. Je důležité zajistit, že vnější závit odpovídá velikosti a závitu připojovaného komponentu. K základní instalaci nejsou potřeba žádné další příslušenství, ale v některých případech může být použit těsnící prostředek pro zvýšení těsnosti. K tomuto modelu nejsou uvedeny žádné související produkty.

Technický pozadí pro projektanty

Ohyb slouží jako změna směru v potrubním systému, umožňuje 90stupňový zatáčku bez porušení toku. Tělo z mosazi CW617N poskytuje vysokou mechanickou pevnost a odolnost proti korozi, což je vhodné pro použití ve vodních systémech. Stříhací prstenec z mosazi CW614N zajišťuje těsné a netěsné spojení mezi PE potrubím a armaturou. Těsnící kroužky (NBR a STOP) poskytují dodatečné těsnění a zabraňují úniku. Integrace tohoto ohybu do systému závisí na tlakových a teplotních podmínkách, stejně jako na kompatibilitě připojovaných komponent. Doba životnosti a účinnost armatury jsou ovlivněny kvalitou instalace, stavem těsnících kroužků a provozními podmínkami systému.

Služba a provoz

Pro tento model nejsou uvedeny konkrétní intervaly údržby. Během pravidelných kontrol je však vhodné zkontrolovat případné známky úniku, koroze nebo opotřebení těsnících kroužků. Pokud jsou zjištěny jakékoliv problémy, armatura by měla být vyměněna, aby byla zajištěna integrita systému. Mosazná konstrukce zaručuje dlouhodobou odolnost, ale v agresivních prostředích se doporučuje pravidelná kontrola pro zajištění pokračujícího výkonu.

Nejčastější otázky

Může být tento ohyb použit s PE potrubím jiného průměru?
Ne, ohyb je specificky navržen pro PE potrubí s vnějším průměrem 25 mm. Použití jiného průměru může vést k špatnému těsnění nebo mechanickému selhání.

Je třeba použít těsnící prostředek při připojení vnějšího závitu?
Těsnící prostředek není pro toto připojení potřeba. Vnější závit je navržen tak, aby vytvořil těsné a netěsné spojení bez dalších složek. V některých případech však může být použit malé množství schváleného těsnícího prostředku pro zvýšení spojení.

Může být tento ohyb použit v systémech pracujících nad +90°C?
Ne, rozsah provozní teploty je omezen na -20°C až +90°C. Použití ohybu v systémech s vyššími teplotami může vést ke deformaci nebo selhání těsnících kroužků.

Může být ohyb použit v zavlažovacích systémech?
Ano, ohyb je vhodný pro použití v zavlažovacích systémech pracujících v rámci stanoveného rozsahu teplot a tlaku. Mosazná konstrukce a těsnící kroužky poskytují spolehlivý výkon ve vodních aplikacích.
