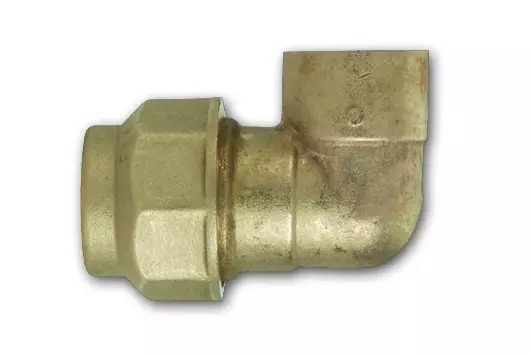

Ohyb - potrubní/vnitřní závit - 32x1 palce; PE/venkovní závit

Detailní popis produktu

Tento ohyb se používá v topných a sanitárních systémech, kde je třeba spojit 32 mm PE potrubí pod pravým úhlem s přírubou s vějířovým 1 palcovým závitem. Často se používá v bytových i komerčních budovách pro podlahové vytápění, rozdělení teplé a studené vody a zavlažovací systémy. Konstrukce umožňuje bezpečné a netěsné přechody mezi plastovým a kovovým potrubím, zajišťuje dlouhodobou funkčnost jak v tlakových, tak i nízkonapěťových aplikacích.

Instalatéři pracující s hybridními systémy kombinujícími PE potrubí a závitové komponenty najdou tento ohyb vhodný pro připojení k ventilům, počítadlům nebo jiným závitovým přírubám. Měděná konstrukce zaručuje odolnost proti korozi a mechanickému namáhání, zatímco těsnící prvky zabraňují únikům a udržují integrity systému v průběhu času. Tato příruba je zvláště užitečná při rekonstrukci starších systémů nebo při integraci nového PE potrubí do stávající infrastruktury.

Technické parametry

Materiál	Měď CW617N podle EN 12165
Provozní teplota	-20 °C
Jmenovitý tlak	PN 16
Kód	I07700100
Značka	IVAR

Rozsah provozní teploty od -20 °C do +90 °C zajišťuje použitelnost ohybu jak pro studenou, tak i teplou vodu. Jmenovitý tlak PN 16 znamená, že příruba vydrží tlak až 16 bar při standardních podmínkách. Tyto parametry jsou základní pro výběr správné příruby pro konkrétní systém a zajištění kompatibility s provozním prostředím.

Montáž a připojení

Pro montáž tohoto ohybu nejprve připravte PE potrubí tím, že jej zřízněte čistě a odstraňte všechny ostré hrany. Vložte potrubí do příruby až po zastavovací matici, poté jej zabezpečte stahovacím prstencem a závitovou maticí. Ujistěte se, že vějířový závit je v souladu s přírubou a zatímejte rovnoměrně, aby nedošlo k poškození závitu. Po zatížení zkontrolujte, zda se potrubí lehce otočí, což potvrzuje bezpečné připojení. Běžné chyby zahrnují nedostatečné zatížení, které může způsobit úniky, nebo přílišné zatížení, které může poškodit těsnící kroužek nebo PE potrubí.

Kompatibilita a příslušenství

Tento ohyb je kompatibilní s 32 mm PE potrubím a standardními přírubami s 1 palcovým vějířovým závitem. K dokončení montáže se ujistěte, že jsou zahrnuty vhodné těsnící kroužky (NBR a STOP typu). Podle rozložení systému a místních předpisů mohou být potřeba další komponenty, jako jsou stahovací kroužky nebo opěrné konzoly. Při návrhu systému zajistěte, že PE potrubí je v blízkosti příruby správně podporováno, aby nedošlo k prohnutí nebo namáhání spojení.

Technický pozadí pro projektanty

Ohyb vytváří tuhé mechanické spojení mezi PE potrubím a závitovou komponentou. Měděné tělo zajišťuje odolnost a odolnost vůči prostředí, zatímco těsnící kroužky zaručují vodotěsné těsnění. Stahovací prstenec tlačí na PE potrubí, zabrání jeho pohybu a úniku. Jmenovitý tlak PN 16 zaručuje, že příruba vyhovuje tlakovým požadavkům pro většinu domácích a komerčních systémů. Dlouhodobá funkčnost závisí na správné montáži, vyhýbání se přílišnému ohýbání PE potrubí a zajištění, že příruba není vystavena teplotám mimo svůj specifikovaný rozsah.

Služba a provoz

Během pravidelných prohlídek zkontrolujte, zda nejsou známky úniku, zejména v těsnící oblasti a u závitu. Ujistěte se, že závitová matice zůstává pevná a že PE potrubí není deformováno nebo trhané. Pokud je příruba používána v prostředí s vysokou vibrací, pravidelně zkontrolujte její pevnost. Žádné plánované údržby nejsou požadovány, pokud systém neukazuje známky opotřebení nebo provozních problémů.

Nejčastější otázky

Může být tento ohyb použit s PE-RT potrubím?
Ano, pokud PE-RT potrubí má vnější průměr 32 mm a je kompatibilní s návrhem stahovacího prstence.

Je vhodný pro podzemní instalaci?
Může být použit pod zemí, pokud místo instalace je chráněno před mechanickým poškozením a PE potrubí je správně izolováno proti mrazu.

Mohou být těsnící kroužky nahrazovány zvlášť?
Ano, NBR a STOP typ O-kroužky mohou být nahrazeny během údržby nebo v případě poškození.

Jaký je maximální doporučený pracovní tlak?
Jmenovitý tlak PN 16 znamená, že je vhodný pro systémy pracující při tlaku až 16 bar při standardních podmínkách.
