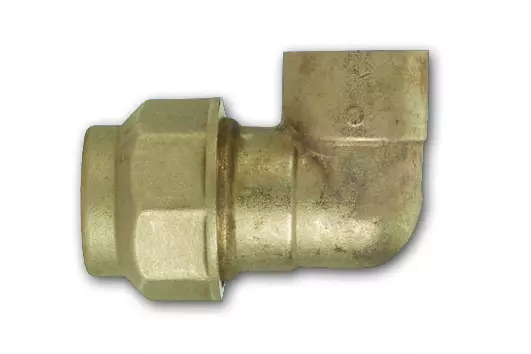

Ohyb - potrubí/vnitřní závit - 50x6/4 palce; PE/venkovní závit

Detailní popis produktu

Ohyby tohoto typu se běžně používají v bytových a komerčních topných a potrubních systémech, kde je PE potrubí připojeno k závitovým komponentám, jako jsou ventily, měřiče nebo čerpadla. Instalatéři pracující na podlahovém vytápění, rozdělení teplé a studené vody nebo zavlažovacích systémech se s těmito přípojkami setkají při vytváření úhlových spojů mezi tuhými a flexibilními úseky potrubí. Správný výběr zajišťuje beznetekový provoz a dlouhodobou integritu systému.

Ohyb je navržen pro prostředí, kde PE potrubí přechází na tuhé závitové spojení. Často se vyskytuje v systémech s polyetylenovými přivaděcími potrubími, která se připojují k ocelovým nebo měděným komponentám. Vnitřní závit umožňuje bezpečné spojení s koncovými částmi nebo přípojkami s věnčitým závitem, zatímco stříhací prstenec a těsnící kroužky zajišťují těsné uzavření kolem PE potrubí.

Technické parametry

Nominální tlak PN 16 označuje maximální povolený tlak při referenční teplotě (obvykle 20 °C) a slouží k určení rozměrů komponentu pro danou aplikaci. Provozní teplotní rozsah od -20 °C do +90 °C umožňuje použití v systémech studené i teplé vody. Tyto parametry jsou zásadní pro ověření kompatibility s návrhovými podmínkami systému a pro výběr vhodných těsnících materiálů.

Montáž a připojení

Montáž spočívá ve vložení PE potrubí do přípojky až po styčný prstenec. Stříhací prstenec je poté utažen pomocí klíče, aby byly stlačeny těsnící kroužky a vytvořeno vodotěsné uzavření. Vnitřní závit musí být přesně přizpůsoben věnčitému závitu spojovací komponenty, aby bylo zajištěno správné spojení a moment utažení. Běžnou chybou je přetížení stříhacího prstence, což může poškodit PE potrubí nebo omezit jeho flexibilitu. Instalatéři by měli také ověřit, že PE potrubí je čisté a bez ostrých hran před sestavením.

Kompatibilita a příslušenství

Tento ohyb je kompatibilní se standardními PE potrubími vhodného průměru a s komponentami s věnčitým závitem, jako jsou ventily, rozdělovače nebo prodlužovací trubky. Pro kompletní sestavu jsou stříhací prstenec a těsnící kroužky součástí přípojky. Během montáže mohou být potřeba další nástroje, jako je potrubní střihací nůž a klíč. Pro tento model nejsou specifikovány alternativní nebo související produkty.

Technický pozadí pro projektanty

Ohyb slouží jako směrový přechod v tekutinových systémech, přesměrovává proud ve směru 90 stupňů. Měděné tělo poskytuje vysokou mechanickou pevnost a odolnost proti korozi ve vlhkém prostředí. Stříhací prstenec vyrobený z mědi CW614N zajistí pevné uchopení PE potrubí, zatímco těsnící kroužky z NBR materiálu zamezí úniku. Integrace do systému závisí na správné ose PE potrubí a závitové komponenty. Dlouhodobá funkčnost je ovlivněna kvalitou přípravy koncového konce PE potrubí a přesností momentu utažení při montáži.

Služba a provoz

Během provozu ohyb nepožaduje pravidelnou údržbu mimo vizuální kontroly na známky opotřebení nebo netěsností. Těsnící kroužky a stříhací prstenec nejsou navrženy pro časté demontáži a znovusestavení. Pokud dojde k úniku, přípojka by měla být odstraněna a prozkoumána na poškození těsnících ploch nebo deformaci stříhacího prstence. V technické dokumentaci nejsou uvedena žádná stanovená období údržby.

Nejčastější otázky

Může být tento ohyb použit s PE potrubími různých průměrů?
Ne, ohyb je specificky navržen pro PE potrubí s průměrem odpovídajícím vnitřním rozměrům přípojky.

Je možné použít tento ohyb v tlakovém systému teplé vody?
Ano, provozní teplotní rozsah zahrnuje až +90 °C, což z něj dělá vhodný produkt pro aplikace s teplou vodou.

Jaký typ nástroje je potřeba k utažení stříhacího prstence?
Standardní klíč nebo šroubovák je dostačující k aplikaci potřebného momentu na stříhací prstenec.

Mohou být těsnící kroužky nahrazovány samostatně?
Těsnící kroužky jsou součástí sestavy přípojky a nejsou k dispozici jako samostatné náhradní díly pro tento model.
