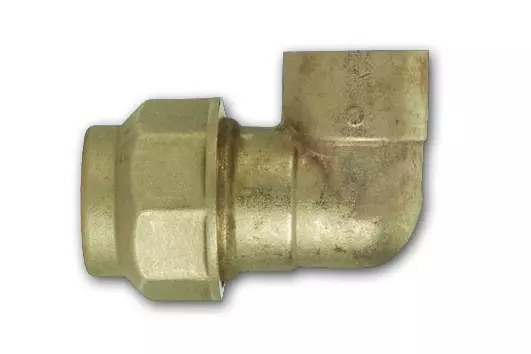

Ohyb - trubka/vnitřní závit - 63x2 palce; PE/venkovní závit
Kód: I07700200Související produkty
Detailní popis produktu
Tento ohyb se používá ve profesionálních vytápěcích a kanalizačních systémech k připojení polyetylenových (PE) trubek k věnčím závitovým komponentám. Často se instaluje v obytných a komerčních budovách, kde jsou potřeba spolehlivá spojení v rohách mezi flexibilními PE trubkami a tuhými závitovými komponentami. Tato komponenta je vhodná jak pro nové instalace, tak pro opravy systémů, zajišťuje beznetěsná a beznetěsná spojení v prostředích s kolísajícími teplotami a tlaky.
Typické aplikace zahrnují systémy podlahového vytápění, distribuci teplé a studené vody a zavlažovací systémy. Komponenta je navržena pro použití s PE trubkami, které vyžadují mechanické stlačení, aby byl zajištěn těsný uzávěr. Mosazné tělo poskytuje odolnost a odolnost proti korozi, což z ní činí vhodnou pro dlouhodobé použití ve vlhkém a vlhkém prostředí.
Technické parametry
| Materiál | Mosazné tělo CW617N podle EN 12165 |
|---|---|
| Provozní teplota | -20 °C |
| Jmenovitý tlak | PN 16 |
| Kód | I07700200 |
| Značka | IVAR |
Montáž a připojení
Montáž zahrnuje vložení PE trubky do komponenty a její zajištění kroužkem a O-rinem. PE trubka musí být před vložením čistě zříznuta a odstraněna hrn. Věnčí závit je navržen pro připojení ke standardním závitovým komponentám pomocí vhodného lepicího pásu nebo lepicího prostředku. Montér by měl zajistit, že trubka je plně zasunuta a kroužek je správně utažen, aby se zabránilo úniku. Běžné chyby při montáži zahrnují nedostatečné utažení kroužku nebo použití poškozených konců PE trubek, což může ohrozit těsnost.
Kompatibilita a příslušenství
Tento ohyb je kompatibilní se standardními PE trubkami vhodného průměru a věnčími závitovými komponentami. Pro beznetěsné připojení se doporučuje použít lepicí pás nebo lepicí prostředek na věnčí závit. Pro základní montáž nejsou potřeba žádné další příslušenství. Komponenta není zaměnitelná s jinými typy stlačovacích nebo push-fit komponent.
Technický pozadí pro projektanty
Ohyb funguje tím, že stlačí PE trubku mezi tělem a kroužkem, čímž vznikne mechanický uzávěr. Mosazné tělo CW617N poskytuje vysokou tahovou pevnost a odolnost proti korozi, což z něj činí spolehlivý v dlouhodobém provozu. O-rin z NBR poskytuje flexibilní uzávěr, který kompenzuje drobné nepravidelnosti na povrchu PE trubky. Hodnocení PN 16 zajišťuje, že komponenta může zvládnout běžné tlaky ve vodovodních a kanalizačních systémech. Rozsah provozní teploty je důležitý pro zajištění, že materiálové vlastnosti PE trubky a těsnících komponent zůstanou stabilní za různých podmínek.
Služba a provoz
Doporučuje se pravidelné kontrolování spojení, aby nebyly zaznamenány žádné známky úniku nebo opotřebení. Kroužek a O-rin by měly být kontrolovány na poškození nebo deformaci, zejména po obdobích vysokého tlaku nebo teploty. Nejsou specifikovány žádné plánované intervaly údržby, ale údržba by měla být provedena, pokud systém ukazuje známky sníženého výkonu nebo úniků.
Nejčastější otázky
Může se tento ohyb použít s PE trubkami různých průměrů?
Ne, ohyb je specificky navržen pro PE trubky o průměru 63 mm. Použití s jinými velikostmi může ohrozit těsnost a integritu spojení.
Je tento ohyb vhodný pro systémy teplé vody?
Ano, rozsah provozní teploty zahrnuje až +90 °C, což z něj činí vhodný pro aplikace s teplou vodou, jako je podlahové vytápění a distribuce teplé vody v domácnostech.
Může se tento ohyb použít ve zavlažovacích systémech pod tlakem?
Ano, pokud systémový tlak nepřekročí hodnocení PN 16. Je vhodný pro zavlažovací systémy, které pracují v rámci specifikovaných tlakových a teplotních mezí.
Jaká je funkce kroužku a O-rinu?
Kroužek stlačí PE trubku proti tělu, čímž vznikne mechanický uzávěr, zatímco O-rin poskytuje flexibilní sekundární těsnění, které zabrání úniku a kompenzuje drobné nepravidelnosti na povrchu.
Doplňkové parametry
| Kategorie: | Kolena - potrubí/vnitřní závit |
|---|---|
| Hmotnost: | 0.5 kg |
| Druh výrobku: | koleno / oblouk |
| Rozměr závitu: | 2" |
| Průměr trubky: | 63 mm a více |
| Typ připojení: | vnitřní závit |
| Materiál: | mosaz |
| Jmenovitý tlak: | PN 16 |
| Materiál: | tělo mosaz CW617N dle EN 12165 |
| Provozní teplota: | -20 °C |
| Posledná aktuálizacia ceny: | 25.11.2024 21:12:41 |
