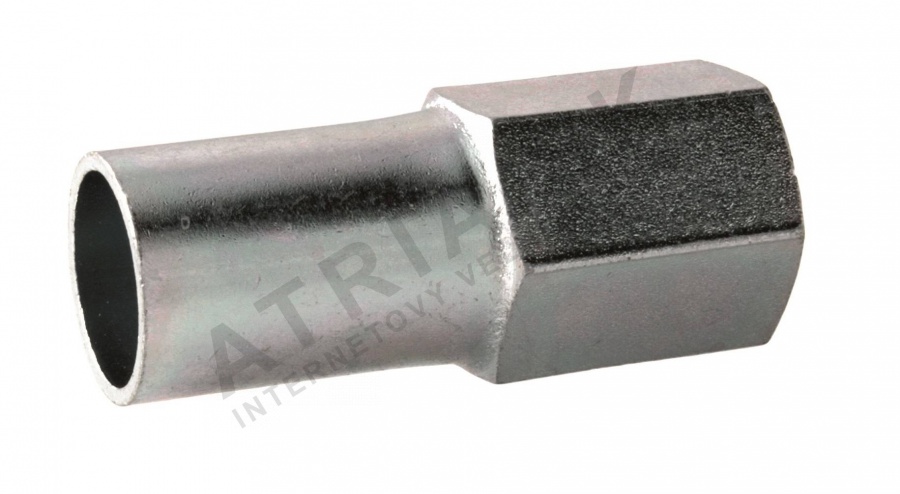

Přípojka - vnitřně závitová, 22 x Rp 3/4 IVAR.IVC86
Kód: IVC86.2234Související produkty
Detailní popis produktu
Tato přípojka se běžně používá v uzavřených otopných systémech, hadicích pro hasicí vodu a průmyslových aplikacích, kde jsou bezpečné a netěsné spoje základním požadavkem. Instalatéři pracující v obchodních a bytových budovách ji používají k propojení potrubí v prostředích s tlakem. Přípojka je vhodná jak pro nové instalace, tak pro opravy systémů, zejména v prostředích s vysokým tlakem a proměnlivými teplotami.
Její konstrukce umožňuje rychlou a bezpečnou montáž bez nutnosti svařování nebo závitu, což snižuje pracovní čas a zajišťuje konzistentní spojení. EPDM těsnicí kroužek zajišťuje těsné uzavření a konstrukce z uhlíkové oceli s galvanickým povlakem poskytuje odolnost vůči mechanickému poškození a korozi. Přípojka je určena pro použití s přítlakovými systémy a je kompatibilní s M-typem kleští pro stlačení.
Technické parametry
| Materiál | uhlíková ocel s galvanickým povlakem |
|---|---|
| Prováděcí teplota | -20 °C |
| Jmenovitý tlak | PN 16 |
| Odolnost vůči vysokému tlaku až do | 16 bar |
| Hmotnost | 0,093 kg |
| Kód | IVC86.2234 |
| Značka | IVAR |
Montáž a spojení
Přípojka IVC86.2234 má jeden vnitřně závitový konec (Rp 3/4) a jeden zasuvný konec (22 mm). K montáži je zasuvný konec vložen do odpovídajícího potrubí a spojení je zabezpečeno pomocí M-typu kleští. Vnitřně závitový konec je pak připojen k závitovému adaptéru nebo ventilu. Je důležité zajistit, že těsnicí kroužek je správně umístěn a že indikátor stlačení ukazuje plné stlačení. Běžné chyby zahrnují nesprávné stlačení, které může vést k únikům, a použití nekompatibilních kleští, které mohou poškodit přípojku.Kompatibilita a příslušenství
Tato přípojka je kompatibilní s dalšími IVAR přítlakovými komponenty a systémy s M-typem kleští. Pro montáž jsou potřeba M-typu kleště. Nejsou potřeba žádné další povrchové povlaky nebo omezené prostředky, protože přípojka je navržena tak, aby byla netěsná, pokud je správně stlačena. Nejsou doporučovány žádné související produkty pro tento model.Technický pozadí pro projektanty
Přípojka funguje na principu mechanického stlačení, kde zasuvný konec je stlačen kolem potrubí, aby vytvořil těsné uzavření. EPDM těsnicí kroužek poskytuje flexibilní a odolné těsnění, které zůstává efektivní v celém prováděcí teplotním rozsahu. Konstrukce z uhlíkové oceli s galvanickým povlakem zajišťuje dlouhodobou odolnost vůči korozi a mechanickému namáhání. Jmenovitý tlak PN 16 je důležitý pro projektanty systémů, aby zajistili kompatibilitu s aplikacemi s vysokým tlakem. Přípojka není certifikována pro použití s pitnou vodou, proto musí být pro systémy s pitnou vodou vybrány alternativní adaptéry.Služba a provoz
Přípojka nevyžaduje pravidelnou údržbu, pokud je správně nainstalována. Během provozu je důležité kontrolovat případné známky úniku nebo poškození, zejména u stlačeného spojení. Pokud je detekován únik, spojení by mělo být prohlédnuto a případně znovu stlačeno. Nejsou požadovány žádné konkrétní intervaly údržby pro tento komponent.Nejčastější otázky
Může být IVC86.2234 použit v hasicích systémech?
Ano, přípojka je vhodná pro hadice pro hasicí vodu a rozprašovací systémy, které jsou trvale naplněny vodou.
Je IVC86.2234 kompatibilní pouze s EPDM těsnicími kroužky?
Ano, přípojka používá EPDM těsnicí kroužek, aby zajistila netěsné uzavření za daných prováděcích podmínek.
Může být přípojka použita s přítlakovými systémy jiných značek?
Je navržena pro použití s IVAR přítlakovými komponentami a M-typem kleští. Použití jiných značek může ovlivnit integritu spojení.
Je IVC86.2234 vhodná pro použití s inertními plyny?
Ano, přípojka je vhodná pro použití s inertními plyny a suchým vzduchem v průmyslových aplikacích.
Doplňkové parametry
| Kategorie: | Přechodka s vnitřním závitem a jedním zásuvným koncem |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.093 kg |
| Rozměr závitu: | 3/4" |
| Materiál: | ocel / litina |
| Jmenovitý tlak: | PN 16 |
| Materiál: | uhlíková pozinkovaná ocel |
| Odolnost vůči vysokým tlakům do: | 16 bar |
| Provozní teplota: | -20 °C |
| Posledná aktuálizacia ceny: | 06.01.2025 10:25:10 |
