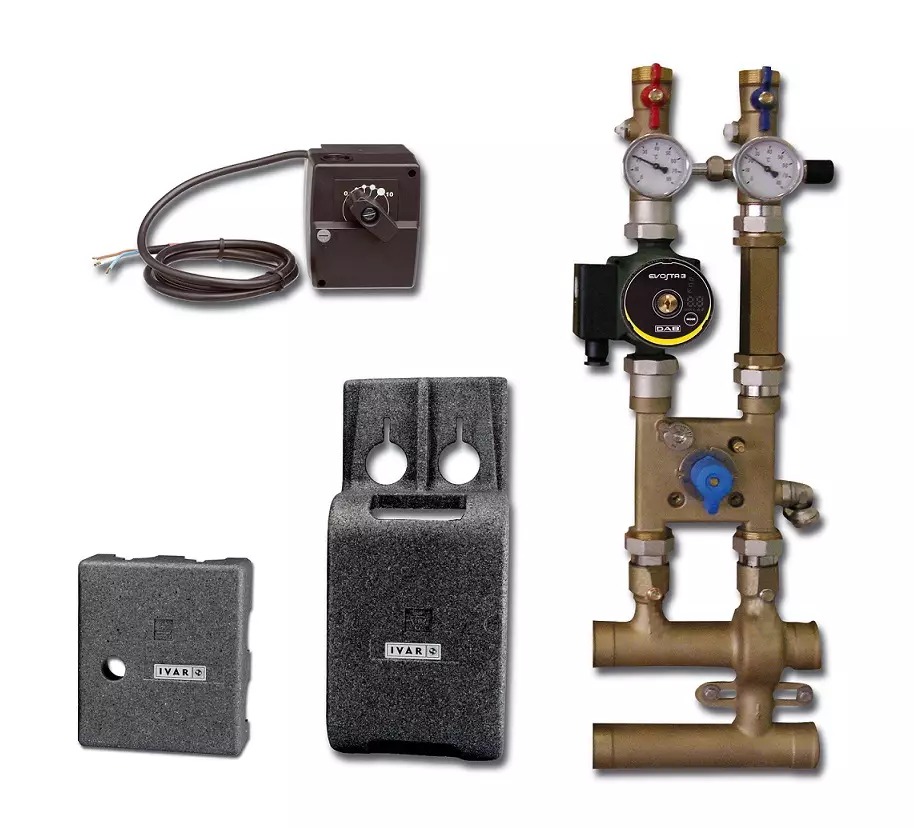

Kotlový sestav - MIX 3 - smíšený s přeplňovacím ventilem - DN 32; DAB.EVOSTA 2 40-70/180; 230V

Detailní popis produktu

Tento kotlový sestav se běžně používá v domácích a komerčních otopných soustavách, kde jsou požadována přesné řízení teploty a ochrana proti přeplnu. Je typicky instalován do centrálních otopných soustav pro regulaci průtoku horké vody k otopným tělesům nebo podlahovému vytápění. Sestav zahrnuje 3cestný směšovací ventil, přeplňovací ventil a integrované oběhové čerpadlo, což ho činí vhodným pro aplikace, kde je důležitá vyváženost soustavy a tepelná účinnost. Montážní firmy by měly zajistit, že soustava je kompatibilní s parametry kotlového sestavu a že všechny komponenty jsou správně zarovnány, aby se zabránilo omezení průtoku nebo nerovnováze tlaku.

Při instalaci je kotlový sestav připojen k primárnímu otopnému okruhu a distribuční soustavě. Přeplňovací ventil zajistí bezpečné uvolnění nadměrného tlaku, což brání poškození soustavy. Oběhové čerpadlo pomáhá udržovat konstantní průtok, zatímco směšovací ventil umožňuje přesné nastavení teploty. Tato konfigurace je zvláště užitečná v systémech s vysokými tepelnými požadavky nebo kde jsou očekávány různé provozní podmínky. Použité materiály, jako měď a tepelná izolace, zajišťují odolnost a dlouhodobou spolehlivost v prostředí s vysokou teplotou.

Technické parametry

Materiál	Měď CW617N
Pracovní teplota	+120 °C
Maximální průtok	3000 l/h
Jmenovitý tlak	PN 10
Kód	55062081A
Značka	IVAR

Kotlový sestav pracuje při maximální teplotě 120 °C, což ho činí vhodným pro vysokoteplotní otopné soustavy. Jmenovitá tlaková třída PN 10 ukazuje, že je navržen pro soustavy se středním tlakem. Maximální průtok 3000 l/h je klíčovým faktorem pro určení velikosti soustavy, kterou může podporovat. Tyto parametry jsou základem pro správné rozměření kotlového sestavu a zajištění kompatibility s ostatními komponentami otopné soustavy.

Instalace a připojení

Kotlový sestav se připojuje pomocí vnitřních a vnějších závitů (5/4“ F × 5/4” M), které musí být pečlivě zarovnány, aby se zabránilo únikům. Instalační postup zahrnuje montáž sestavu na vhodné místo, připojení potrubí pro přívod a návrat a ověření správné polohy přeplňovacího ventilu. Je důležité zkontrolovat, zda jsou všechny spoje utěsněné a zda je soustava správně vyvážená, aby se zabránilo nerovnováze průtoku. Běžné chyby při instalaci zahrnují nesprávnou orientaci směšovacího ventilu nebo nedostatečné utěsnění závitových spojů, což může vést ke snížení účinnosti soustavy nebo k únikům.Kompatibilita a příslušenství Tento kotlový sestav je kompatibilní se standardními centrálními otopnými soustavami a lze jej integrovat s různými typy kotlů a tepelných zdrojů. Zahrnuje všechny nutné komponenty pro provoz, jako je oběhové čerpadlo, přeplňovací ventil a teplotní senzory. V některých případech mohou být potřeba další příslušenství, jako jsou expanzní nádoby nebo tlakové regulátory, v závislosti na návrhu soustavy. Montážní firmy by měly zajistit, že všechny komponenty jsou správně vyváženy podle průtoku, tlakové třídy a rozsahu teplot, aby byla zajištěna účinnost a bezpečnost soustavy.Technický pozadí pro projektanty Kotlový sestav funguje tak, že směšuje horkou a studenou vodu, aby udržoval stabilní výstupní teplotu, která je řízena 3cestným směšovacím ventilem. Konstrukce ze mědi (CW617N, CB753S) zajišťuje odolnost proti korozi a tepelnému namáhání, což ho činí vhodným pro dlouhodobé použití v otopných soustavách. Tepelná izolace (PS) minimalizuje tepelné ztráty a zlepšuje celkovou účinnost soustavy. Integrovaný přeplňovací ventil a oběhové čerpadlo zajistí, že soustava zůstane vyvážená a že nadměrný tlak je bezpečně uvolněn. Projektanti by měli zohlednit požadavky na průtok a tlak při výběru vhodného kotlového sestavu pro danou aplikaci.Servis a provoz Pravidelná údržba je základní pro zajištění dlouhodobé spolehlivosti kotlového sestavu. Zahrnuje kontrolu integrity spojů, ověření funkce přeplňovacího ventilu a kontrolu oběhového čerpadla na známky opotřebení. Měly by být také zkontrolovány teplotní senzory a směšovací ventil, aby bylo zajištěno přesné řízení teploty. I když dokument nezmiňuje konkrétní intervaly servisu, doporučuje se provádět pravidelné kontroly a čištění, aby se zabránilo zácpám a udržovala se účinnost soustavy.Nejčastější otázky

Lze tento kotlový sestav použít s kondenzačními kotle?
Ano, kotlový sestav je kompatibilní s kondenzačními kotle, pokud jsou provozní teplota a tlak v rámci specifikovaných limitů.

Jaká je maximální povolená teplota pro soustavu?
Kotlový sestav je navržen pro pracovní teplotu až 120 °C, což je vhodné pro většinu centrálních otopných aplikací.

Je přeplňovací ventil upravitelný?
Přeplňovací ventil je standardní komponent a není upravitelný. Je navržen tak, aby automaticky uvolnil nadměrný tlak, když soustava překročí bezpečné limity.

Lze oběhové čerpadlo nahradit samostatně?
Ano, oběhové čerpadlo lze nahradit jako samostatný komponent, pokud ukazuje známky opotřebení nebo nefunguje správně.
