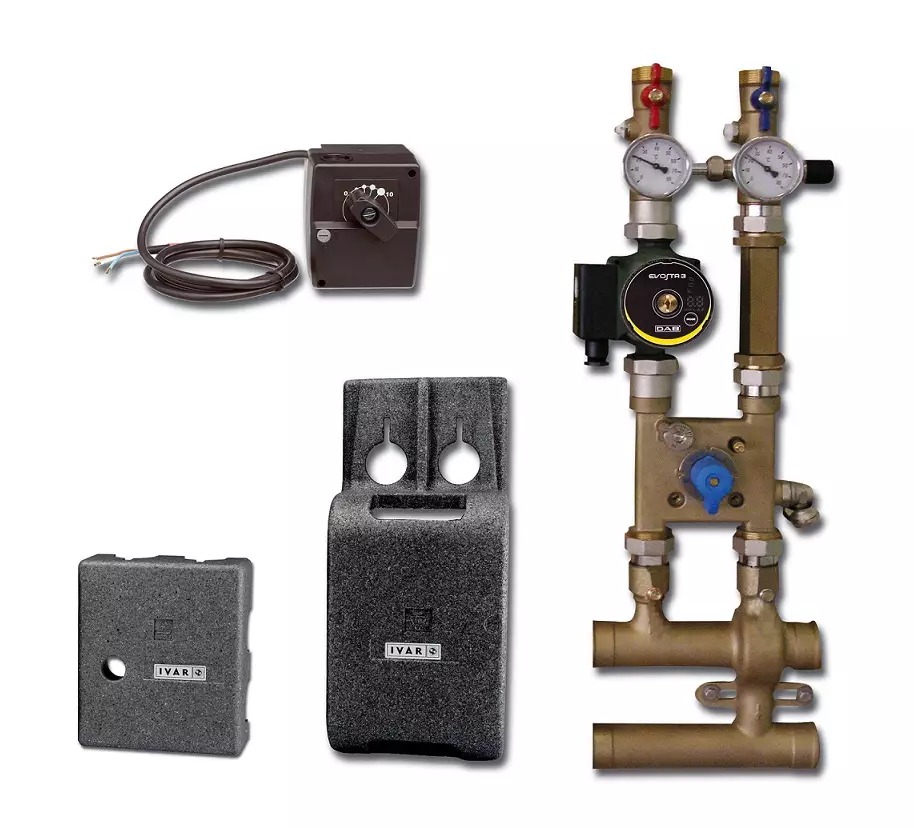

Kotlový soubor - MIX 3 - smíšený s přetlakovým ventilem - DN 32; DAB.EVOSTA 2 40-70/180; 24V
Kód: 55062082ASouvisející produkty
Detailní popis produktu
Kotlový soubor IVAR.KS MIX 3 se běžně používá v bytových a komerčních otopných soustavách, kde je požadována přesná teplotní regulace a ochrana systému. Typicky se instaluje v centrálních otopných zdrojích, kotelnách a podlahových vytápěcích systémech. Soubor je navržen pro integraci s kotli, tepelnými čerpadly a dalšími zdroji tepla, poskytující kompletní řešení pro směšování a oběh v uzavřených systémech. Instalatéři pracují s touto jednotkou během montáže systému, zajišťují správné připojení k zdroji tepla a distribuční síti.
Kotlový soubor je vhodný pro systémy s vysokými požadavky na průtok a zvýšenými provozními teplotami. Používá se v systémech, kde je třeba řídit tepelné roztažnosti prostřednictvím zahrnutého přetlakového ventilu. Kompaktní design a předem sestavené komponenty zkracují dobu montáže na místě a zajišťují spolehlivost systému.
Technické parametry
| Materiál | Měď CW617N |
|---|---|
| Prov. teplota | +120 °C |
| Max. průtok | 3000 l/h |
| Jmenovitý tlak | PN 10 |
| Kód | 55062082A |
| Značka | IVAR |
Instalace a připojení
Kotlový soubor se připojuje prostřednictvím vnitřních a vnějších závitů 5/4“ F × 5/4“ M, které je třeba ověřit před instalací. Soubor zahrnuje oběhové čerpadlo, 3cestný směšovací ventil a přetlakový ventil, které je třeba orientovat podle rozvrhu systému. Instalatéři by měli zajistit, že všechna připojení jsou správně utěsněna a že systém je správně odpuštěn. Běžné chyby při instalaci zahrnují nesprávnou orientaci směšovacího ventilu nebo špatné zarovnání čerpadla, což může ovlivnit výkon a trvanlivost systému.Kompatibilita a příslušenství
Kotlový soubor je kompatibilní s širokou škálou otopných systémů, včetně konvenčních kotlů a tepelných čerpadel. Zahrnuje všechny potřebné komponenty pro provoz, jako je oběhové čerpadlo, přetlakový ventil a teplotní senzory. Pro základní provoz nejsou potřeba žádná další příslušenství. Soubor je navržen pro použití s běžnými potrubími a řídicími systémy otopných soustav.Technický pozadí pro projektanty
Kotlový soubor pracuje tak, že směšuje návratovou vodu s dodávkovou vodou, aby udržoval stabilní teplotu v místě použití. 3cestný směšovací ventil zajišťuje přesnou teplotní regulaci, zatímco oběhové čerpadlo udržuje průtok. Přetlakový ventil chrání systém před přetlakem a tepelnou expanzí. Konstrukce z mědi (CW617N a CB753S) poskytuje odolnost proti korozi a odolnost. Tepelná izolace (materiál PS) minimalizuje tepelné ztráty a zvyšuje účinnost systému. Návrh zajišťuje dlouhodobou spolehlivost, pokud je systém instalován a udržován podle pokynů výrobce.Servis a provoz
Pravidelná kontrola přetlakového ventilu a oběhového čerpadla je doporučena, aby byl zajištěn trvalý výkon. Systém by měl být kontrolován na úniky a na správnou funkci směšovacího ventilu. V technických datech nejsou uvedena konkrétní servisní intervaly, ale doporučuje se pravidelná údržba, aby se zabránilo poruchám systému. Tepelná izolace by měla být kontrolována na poškození a případně vyměněna.Nejčastější otázky
Může být IVAR.KS MIX 3 připojen k tepelnému čerpadlu?
Ano, kotlový soubor je kompatibilní s tepelnými čerpadly, pokud se provozní parametry shodují s technickými specifikacemi. 3cestný směšovací ventil zajišťuje stabilní teplotní regulaci v těchto aplikacích.
Je přetlakový ventil součástí souboru?
Ano, kotlový soubor zahrnuje přetlakový ventil jako součást předem sestavených komponent. Je navržen k řízení tepelné expanze a k zabránění přetlaku v systému.
Jaká je maximální provozní teplota kotlového souboru?
Kotlový soubor je určen pro maximální provozní teplotu +120 °C, což ho činí vhodným pro vysokoteplotní otopné aplikace.
Může být oběhové čerpadlo vyměněno zvlášť?
Oběhové čerpadlo je součástí předem sestaveného kotlového souboru. Pokud je potřeba výměna, měl by být celý soubor servisován podle pokynů výrobce.
Doplňkové parametry
| Kategorie: | Kotlová sestava - MIX 3 - směšovaná s přepouštěcím ventilem |
|---|---|
| Hmotnost: | 11 kg |
| Jmenovitá světlost (DN): | DN 32 |
| Materiál: | mosaz |
| Jmenovitý tlak: | PN 10 |
| Materiál: | mosaz CW617N |
| Maximální průtok: | 3000 l |
| Provozní teplota: | +120 °C |
| Posledná aktuálizacia ceny: | 21.11.2024 22:21:20 |
