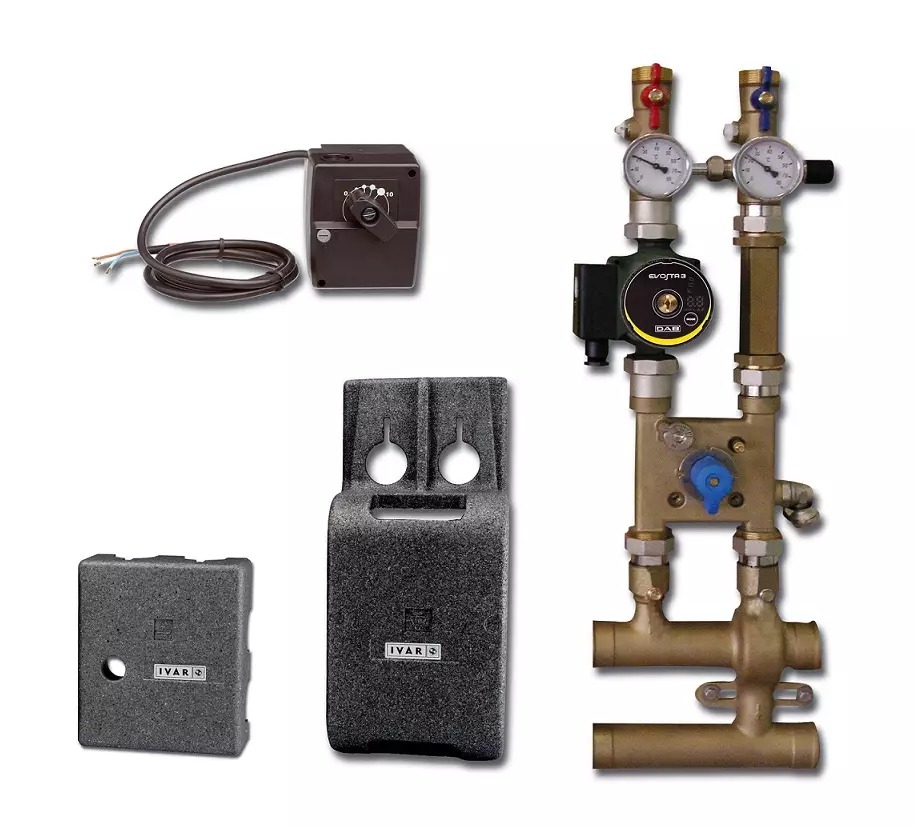

Bojlerový sestav - MIX 3 - smísený s přetlakovým ventilem - DN 32; DAB.EVOSTA 3 40/180; 24V

Detailní popis produktu

Tento bojlerový sestav se běžně používá v bytových i komerčních otopných soustavách, kde je potřeba přesného řízení teploty a spolehlivého oběhu. Instalatéři tento modul často používají v centrálních otopných aplikacích, kde je integrován s kotlem, teplovzdušním generátorem nebo slunečními tepelnými soustavami. Sestav obsahuje 3cestný směšovací ventil, oběhové čerpadlo, připojení na expanzní nádoba a bezpečnostní komponenty, jako je přetlakový ventil. Konstrukce z mosazi zajišťuje odolnost v prostředí s vysokou teplotou, zatímco motorový pohon 24V umožňuje automatické řízení teploty. Jednotka je vhodná jak pro nové instalace, tak pro rekonstrukce v systémech vyžadujících tepelné vyvážení.

Bojlerový sestav je navržen k instalaci v blízkosti zdroje tepla, což zajišťuje minimální tepelné ztráty a efektivní provoz. Vnitřní potrubí a distribuční rozdělovač zjednodušují připojení přívodních a odtokových linek, čímž se zkracuje doba instalace. Izolace a tlakoměr umožňují snadnou komise a diagnostiku systému. Tato jednotka je ideální pro aplikace, kde je místo omezené a potřeba kompaktního, ale kompletního řešení.

Technické parametry

Pracovní teplota +120 °C zajišťuje vhodnost jednotky pro vysokoodbytové otopné soustavy s kondenzačním kotlem. Jmenovitý tlak PN 10 znamená, že je určen pro nízkotlaké systémy, kompatibilní se standardními domovními a malými komerčními otopnými okruhy. Maximální průtok 3000 l/h pomáhá určit potřebné rozměry potrubí a výkon čerpadla při návrhu systému. Tyto parametry jsou klíčové pro zajištění správné integrace a vyhýbání se hydraulickým nerovnováhám.

Instalace a připojení

Instalace by měla být provedena podle pokynů výrobce, aby byla zajištěna správná orientace a pevné upevnění. Jednotka má vnitřní i vnější závit (5/4" F × 5/4" M) pro připojení k hlavnímu otopnému okruhu. Všechna připojení musí být utažena vhodnými klíči, aby se zabránilo únikům. 3cestný směšovací ventil vyžaduje pečlivé umístění, aby byla zajištěna správná směr průtoku a zarovnání pohonu. Motorový pohon musí být připojen podle elektrického schématu uvedeného v návodu k instalaci. Běžnou chybou je nesprávné zarovnání páky pohonu s tyčí ventilu, což může vést k nesprávnému řízení teploty. Po instalaci musí být systém vyplaven a zkontrolován tlakem, aby byla potvrzena bezúniková funkce.

Kompatibilita a příslušenství

Tento bojlerový sestav je kompatibilní s otopnými soustavami IVAR a s třetími stranami, které podporují řízení pohonu 24V. Může být připojen k běžné měděné nebo plastové trubce pomocí dodaných závitových připojení. Další komponenty, jako jsou expanzní nádrže, tlakoměry a teplotní regulátory, mohou být přidány v závislosti na požadavcích systému. Izolace umožňuje snadnou údržbu a výměnu komponentů.

Technický pozadí pro návrháře

Bojlerový sestav pracuje tak, že směšuje odtokovou vodu s horkou přívodní vodou pomocí 3cestného směšovacího ventilu, který je řízen pohonem 24V na základě zpětné vazby teploty. Mosaz CW617N má dobrou odolnost proti korozi a mechanickou pevnost, což zajišťuje vhodnost pro dlouhodobý provoz v mokrém prostředí. Tepelná izolace minimalizuje tepelné ztráty a zlepšuje celkovou účinnost systému. Návrh umožňuje integraci do otevřených i uzavřených systémů v závislosti na aplikaci. Dlouhodobý provoz závisí na správném rozměrování čerpadla a potrubí, stejně jako na pravidelné údržbě pohyblivých částí, jako jsou pohon a těsnění ventilu.

Údržba a provoz

Pravidelné vizuální kontroly by měly být prováděny k zjištění úniků, koroze nebo zácp v potrubí. 3cestný směšovací ventil by měl být pravidelně testován, aby byla zajištěna hladká funkce pohonu a správná reakce na teplotu. Přetlakový ventil by měl být kontrolován na správnou funkci a případně znovu nastaven. V technické dokumentaci nejsou uvedena konkrétní intervaly údržby.

Nejčastější otázky

Může být bojlerový sestav použit s kondenzačním kotlem?
Ano, jednotka je kompatibilní s kondenzačním kotlem díky své pracovní teplotě +120 °C a jmenovitému tlaku PN 10.

Je 3cestný směšovací ventil nastavitelný?
Směšovací ventil je řízen motorovým pohonem a není potřeba ruční nastavení během běžného provozu.

Jaký typ čerpadla je zahrnut?
Jednotka obsahuje integrované oběhové čerpadlo, které je součástí bojlerového sestavu a není samostatnou komponentou.

Může být jednotka instalována svisle?
Přestože je jednotka primárně navržena pro vodorovnou instalaci, vertikální montáž je možná, pokud je to uvedeno v pokynech k instalaci a jsou dodržovány pokyny výrobce.
